Dlaczego nie mogę obrócić szkicu w SOLIDWORKS?

DPSTODAY obrócić szkicu solidworks

Dlaczego nie mogę obrócić szkicu w SOLIDWORKS?

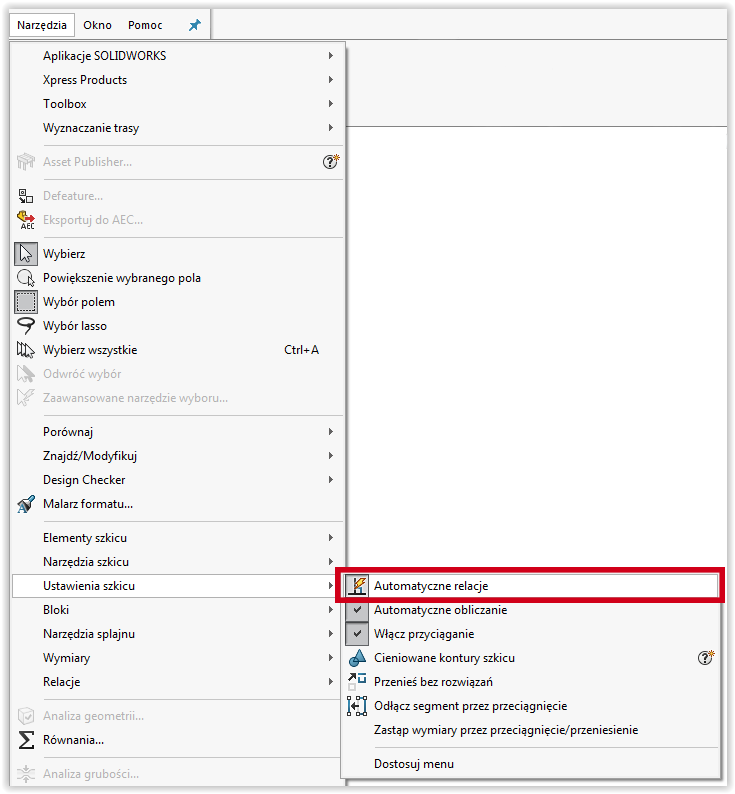

Ten problem często dotykał użytkowników SOLIDWORKS oraz wiele razy było zadawane to pytania na forach, gdy podczas pracy nie mogli oni obróć szkicu. Problem leży po stronie ustawień szkicu, a dokładniej chodzi o włączoną funkcje „Automatyczne relacje”, które jest domyślnie zaznaczona.obróć szkic w solidworks

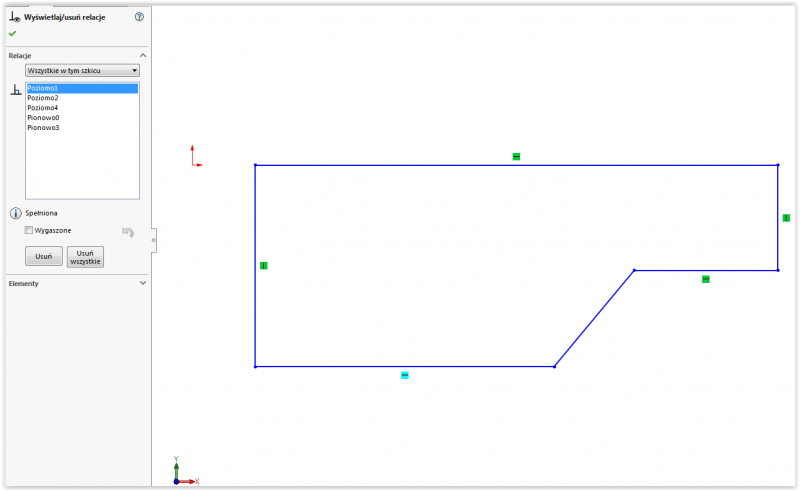

Próbując teraz obrócić szkic za pomocą narzędzia „Obróć elementy” nic się nie stanie… Przez zastosowanie relacji nagle pozioma niestanie się pionową itd.relacje solidworks szkic

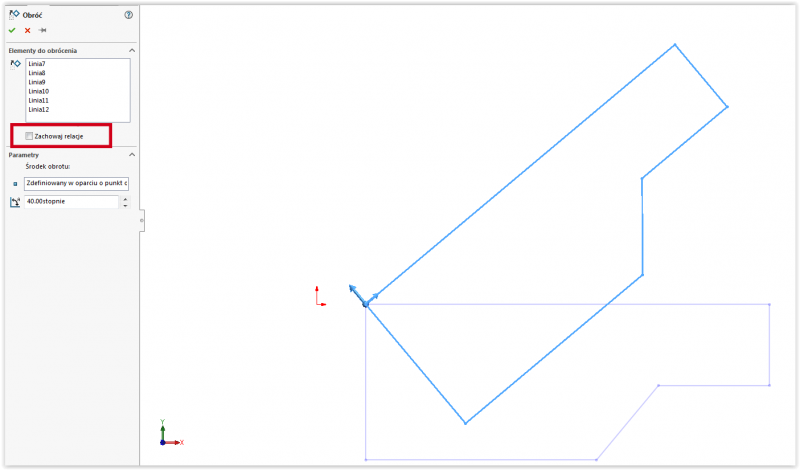

Dlatego nie można obracać szkicu. Czy to oznacza, że musimy je usunąć? Nie musimy :) Istnieje możliwość wykonania tego tylko w menedżerze operacji „Obróć elementy”. Jest to funkcja „Zachowaj relacje”.zachowaj relacje szkic solidworks

Wyłączając tą opcje, można teraz obrócić szkic w SOLIDWORKS.
