Jak szybko coś schować? Czyli funkcja Ukryj komponenty w SOLIDWORKS

Często podczas pracy ze złożeniami zdarza się, że ciężko jest nam wskazać pożądany komponent, ponieważ jest częściowo lub całkowicie zasłonięty przez inny.

Zamiast gimnastykować się z obracaniem i przybliżaniem modelu jest na to pewien sposób w SOLIDWORKS – funkcja Ukryj komponenty.

Znajdziemy ją klikając prawym klawiszem myszy w część, którą chcemy ukryć. Następnie z kontekstowego menu podręcznego klikamy ikonkę Ukryj komponentyikona ukryj

Istnieje jednak szybszy sposób

tuba solidworks rura
ukryj komponenty solidworks

Na tym przykładzie widzimy, że trzy kuliste komponenty są ukryte wewnątrz rurki. Dopiero na widoku przekroju jesteśmy w stanie je zaobserwować.

W tej sytuacji wystarczy ustawić kursor na części do ukrycia (nie klikać) i nacisnąć Tab.

skrót solidworks tab ukryj komponent

Zielona obudowa znika i teraz możemy swobodnie pracować na wewnętrznych komponentach.

W celu ponownego wyświetlenia ukrytej części ustawiamy kursor myszy w miejscu, gdzie się znajdowała (nie klikamy) a następnie naciskamy klawisze Shift + Tab.

  • Drzewo operacji Feature Manager

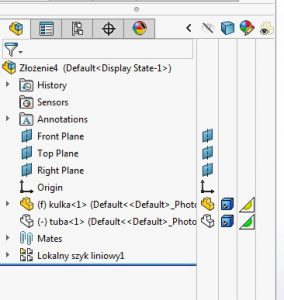

W zakładkach obok Drzewa operacji, Menadżera Właściwości, Menadżera Konfiguracji itd. znajdziemy strzałkę, po kliknięciu której rozwija się nam następująca tabela:

rozwinięcie drzewa operacji solidworks

Zawiera ona informacje na temat Trybu wyświetlania, Wyglądów, Przeźroczystości oraz aktywności funkcji Ukryj/Pokaż.

ukryj pokaż solidworks

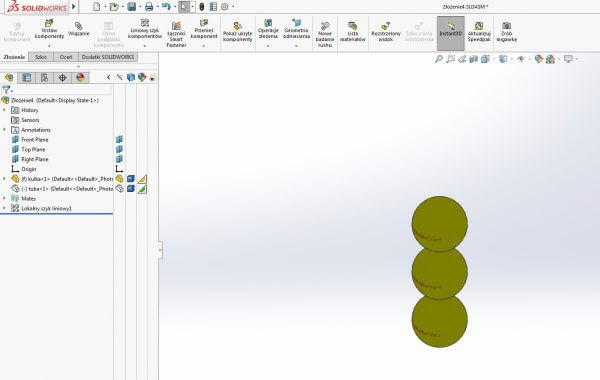

Kiedy komponent zostaje ukryty (w tym wypadku jest to część o nazwie „tuba”), ikonka z pełnej żółtej zmienia się na pustą:

oznaczenia ukryj pokaz

W ten sposób możemy łatwo kontrolować ilość ukrytych komponentów. Z tego poziomu również możemy przywracać i odbierać widoczność, klikając lewym klawiszem myszy w ikonkę części z rozwijalnej tabeli.

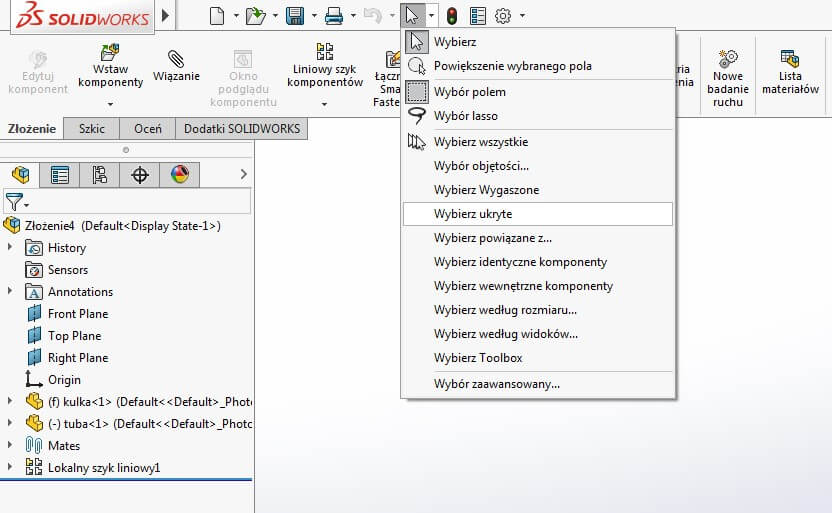

Aby wybrać wszystkie ukryte w danym złożeniu elementy należy z Paska Głównego Menu wybrać funkcję Wybierz a następnie Wybierz ukryte.

wybierz ukryte komponenty

Mam nadzieję, że opisana powyżej funkcja Ukryj komponenty przyda się Wam nie raz w codziennej pracy z programem.  :-)
