Kalkulator Łożyska SOLIWORKS

kalkulator łożyska SOLIDWORKS

Kalkulator Łożyska SOLIWORKS

Kalkulator Łożyska SOLIDWORKS pomaga nam obliczyć nośność i żywotność łożyska, co pozwala inżynierowi lepiej dobrać łożysko w zależności od jego zastosowania. Aby obliczyć nośność i czas życia łożyska, wybierz standard (ANSI, ISO, DIN itd.), a następnie typ i rozmiar łożyska. Istnieje możliwość ustawienia jednostek pomiarowych na US (angielski) lub SI (Metryczny).

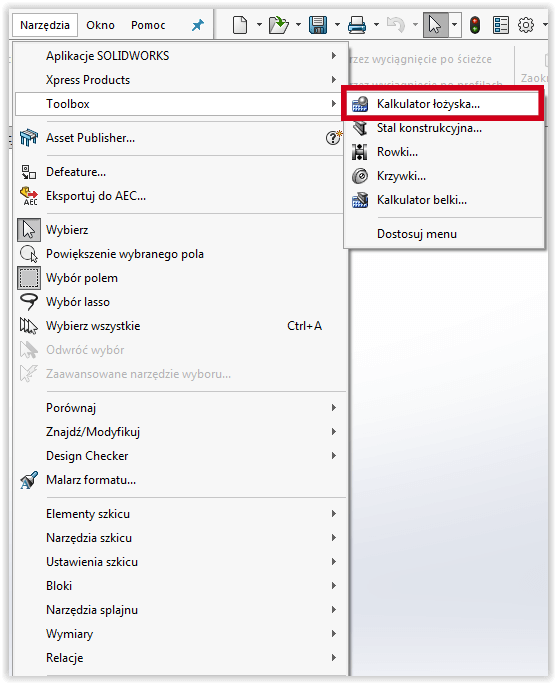

Aby go uruchomić musimy mieć włączony dodatek Toolbox Utilities (Narzędzia->Dodatki), wtedy pojawi się na również w menu Narzędzia nowa opcja, z której wybieramy Kalkulator Łożysk.

Kalkulator łożyska solidworks narzędzia

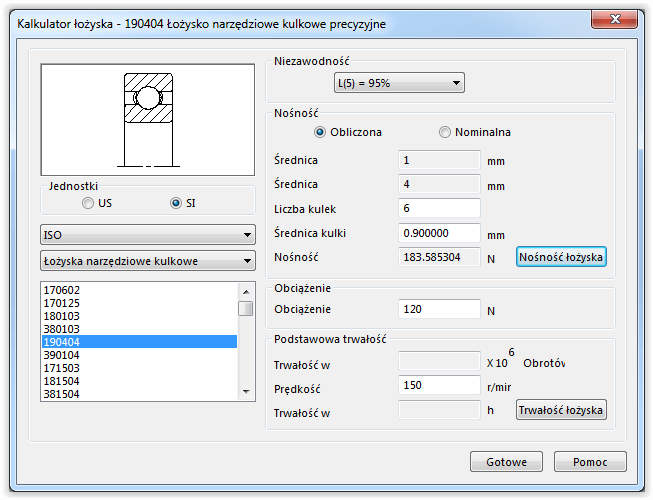

Istnieją dwa różne sposoby określania nośności. Jeśli wybrana jest nośność obliczeniowa, będzie dostępna opcja wprowadzenia liczby kulek i średnicy kulki łożyska. Po wprowadzeniu wartości, kliknij przycisk „Nośność łożyska”, aby obliczyć całkowitą nośność łożyska. Jeśli został wybrany tryb nominalny, wpisujemy wartość pojemności, która jest wykorzystywana do obliczania podstawowego okresu eksploatacji .

solidworks kalkulator

Następnie wprowadź obciążenie równoważne (łączne obciążenia promieniowe i oporowe dla łożyska) i prędkość obrotową. Kliknij przycisk „Trwałość łożyska”, aby obliczyć czas życia łożyska. Kalkulator oblicza trwałość w obrotach i czasie życia w godzinach (po określeniu prędkości w obr./min.).

Korzyści:

 Możemy łatwo przewidzieć żywotność łożyska.

 Bez użycia ręcznej kalkulacji.

 Pomaga nam dobrać prawo do właściwego zastosowania.

 Skróć czas i błąd ręczny.
