Tego nie wiedziałeś o toczeniu w SolidCAM – Operacje wiertarskie z osią C

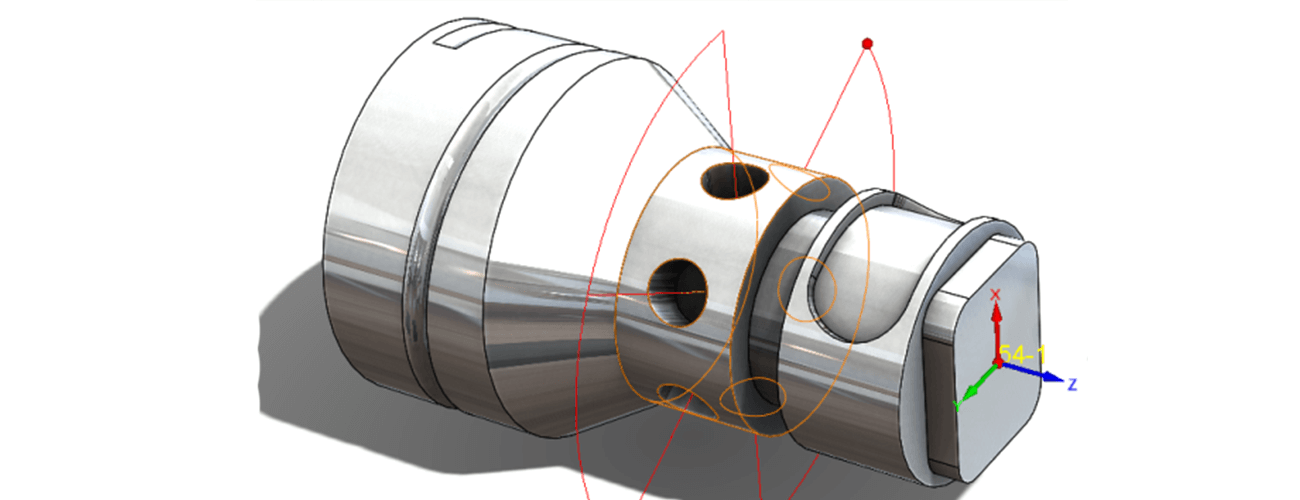

DPSTODAY operacje wiertarskie z osia c

Tego nie wiedziałeś o toczeniu w SolidCAM – Operacje wiertarskie z osią C

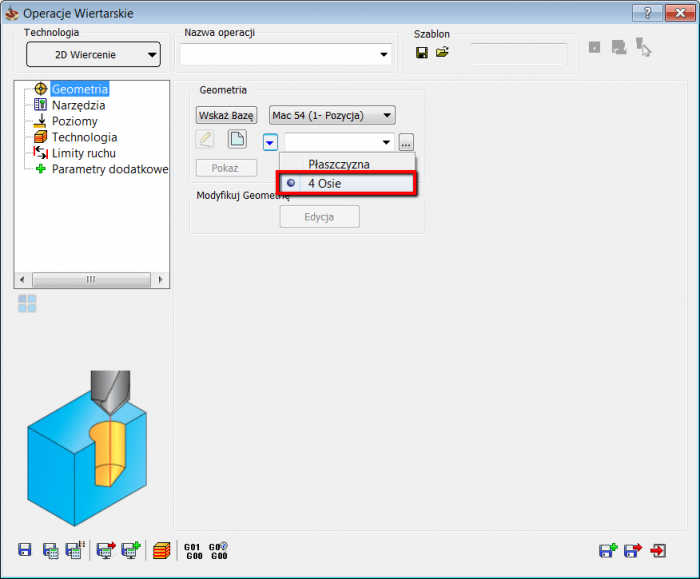

Witajcie, dziś opowiem Wam o operacji wiercenia na ścianie cylindrycznej z wykorzystaniem osi obrotowej C. Tego typu operacje umożliwiają nam na bardziej efektywniejsza prace bez konieczności przenoszenia półproduktu na inne centra obróbcze. W niniejszym artykule pokażę wykonywanie operacji obróbczych z oprawkami napędzanymi. Do wykonania tej obróbki posłuży nam maszyna DMG CTX 300 Alpha na sterowniku Sinumerik 840 D SL. Moduł tokarski umożliwia nam na wykonywanie operacji wiertarskich znajdujących się w osi detalu. Jeżeli chcemy wykonywać wiercenie otworów znajdujących się w innych pozycjach, do tego celu będziemy potrzebować modułu SolidCAM 2.5D Milling, który w swojej funkcjonalności zawiera m.in. operacje kieszeni oraz profilu. Bardzo istotne jest, aby podczas definicji geometrii przełączyć selektor doboru geometrii na 4 osie.

operacje wiertarskie solidcam 4 osie

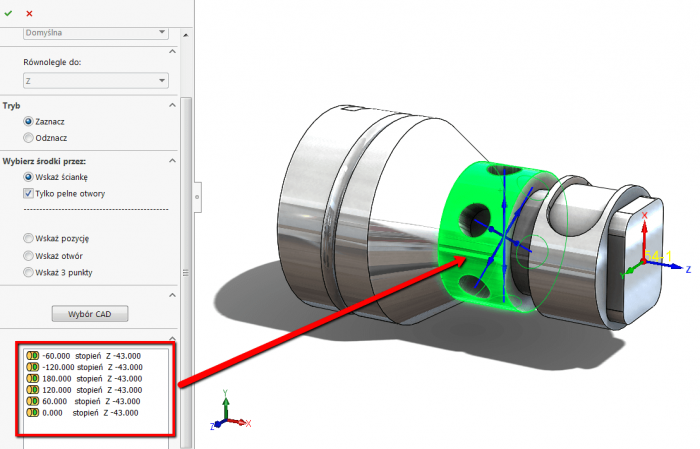

Opcja ta umożliwi automatyczne wyszukanie otworów na powierzchni cylindrycznej. Podczas definicji należy jedynie wskazać powierzchnie a program automatycznie posortuje otwory informując o ich przesunięciu kątowym oraz odległości od początku układu współrzędnych.

solidcam środki otworów

Czas teraz na dobór narzędzia oraz poziomów obróbczych.

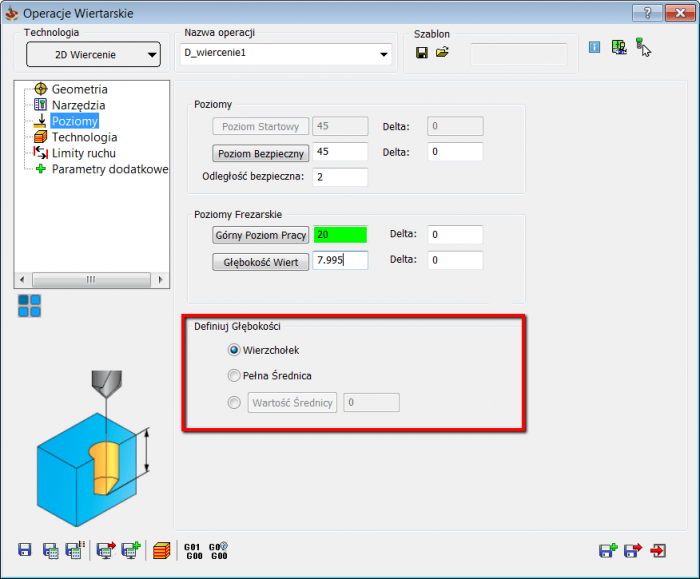

Podczas definicji głębokości wiercenia mamy 3 opcje do wyboru:

  • Wierzchołek – powoduje, ze narzędzie dojeżdża stożkiem do poziomu głębokości wiercenia
  • Pełna średnica – wiertło osiągnie określoną głębokość wiercenia o pełnej średnicy
  • Wartość średnicy – wiertło osiągnie określoną głębokość wiercenia, przy czym średnica stożka wiertła określona jest za pomocą średnicy

solidcam definiuj głębokość otworu

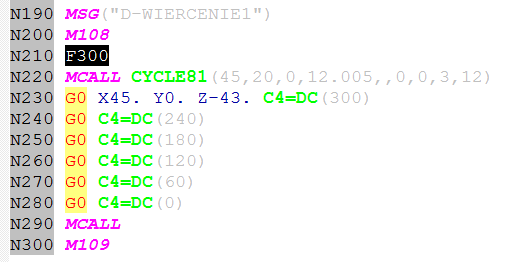

Po zapisaniu i obliczeniu scieżki narzędzia nasz g kod możemy przenieś na maszynę :-)

solidcam kod nc gcode otwory

Jeżeli chcesz wiedzieć jak krok po kroku wykonać ta operacje koniecznie zobacz instrukcje video!!!
