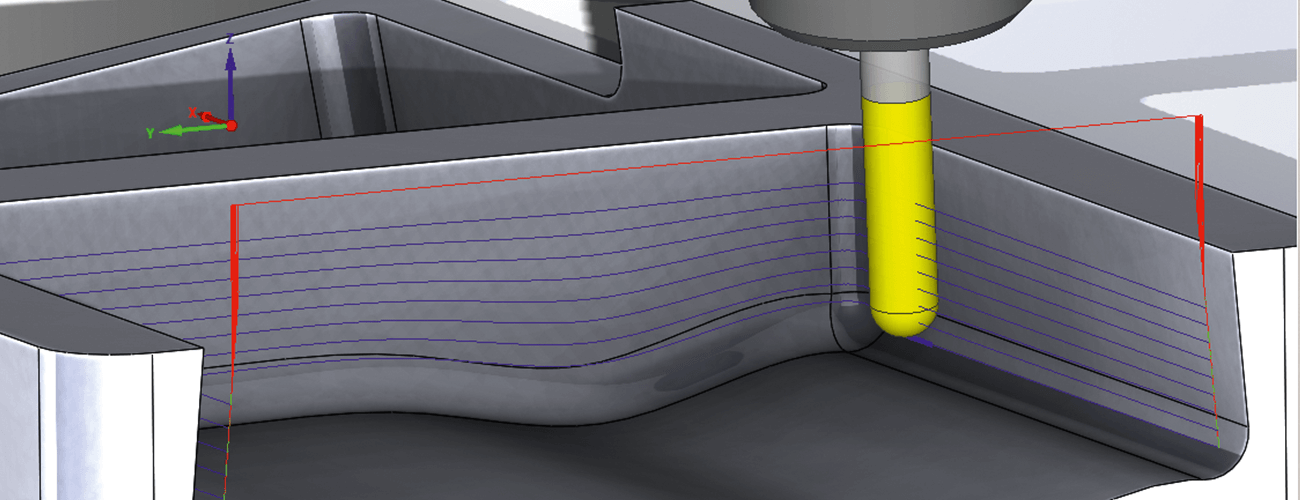

Wykorzystanie konfiguracji w SolidCam

W poprzednim artykule (SolidCam – Asocjatywność) wspomniałem o możliwości wykorzystania konfiguracji modelu SOLIDWORKS do tworzenia obróbki w SolidCam. Kto nie korzysta z konfiguracji powinien szybko się z nimi zapoznać, ponieważ jest to bardzo przydatne narzędzie. Dzięki konfiguracjom jesteśmy w stanie w szybki sposób utworzyć wiele wariantów tego samego modelu, które będą różnić się od siebie np. tylko wymiarami.

Dzięki SolidCam możemy zaprogramować obróbkę tylko dla jednej konfiguracji i jeśli zrobimy to w odpowiedni sposób, obróbka uaktualni nam się za każdym razem gdy konfigurację modelu zmienimy.

Za modelowałem detal w trzech konfiguracjach różniących się wymiarami.

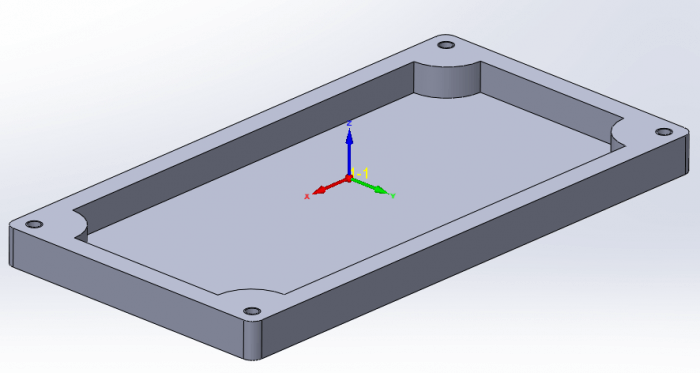

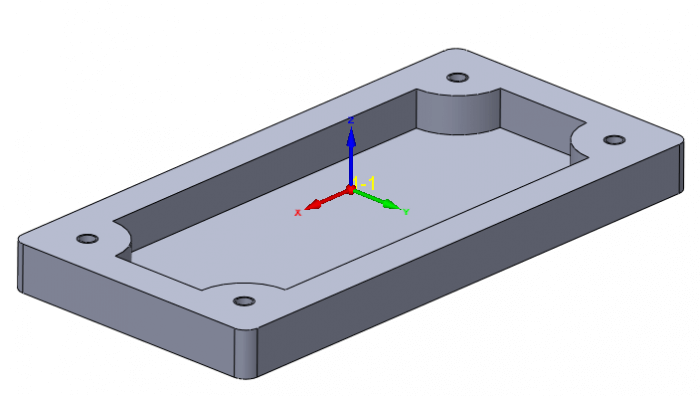

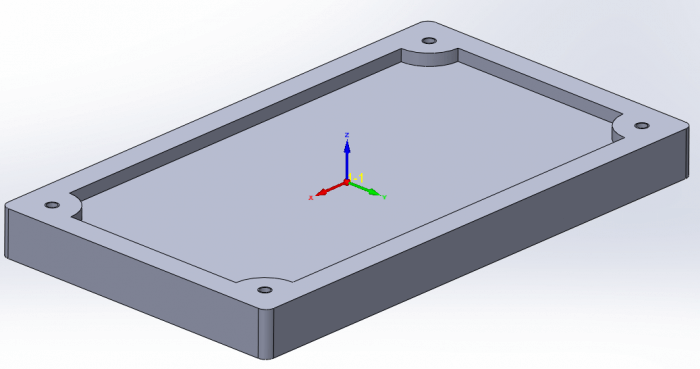

solidcam konfiguracje 2 solidcam konfiguracje 3 solidcam konfiguracje 1

Teraz zaprogramujemy obróbkę dla jednej z konfiguracji, nie ma znaczenia której.

Kilka zasad, których należy się trzymać przy dodawaniu operacji:

 Każda geometria którą wskazujemy musi być powiązana z modelem.

 Poziomy wskazujemy ze ścian modelu, tak aby okna z ich wartościami zostały podświetlone.

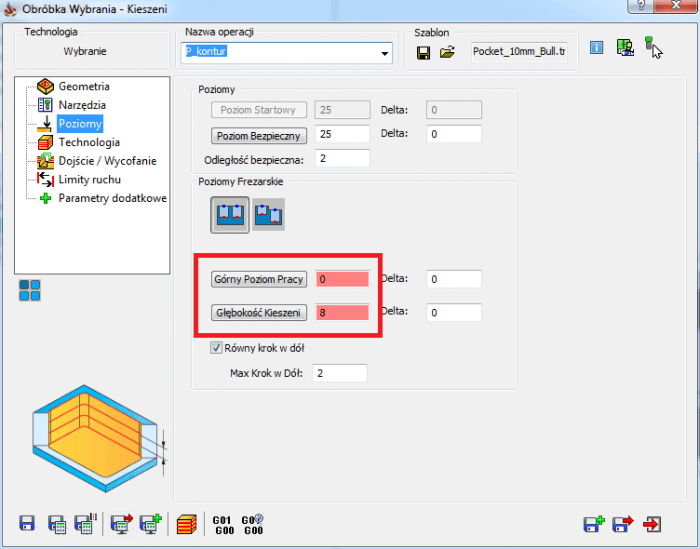

solidcam górny dolny poziom pracy kieszeń

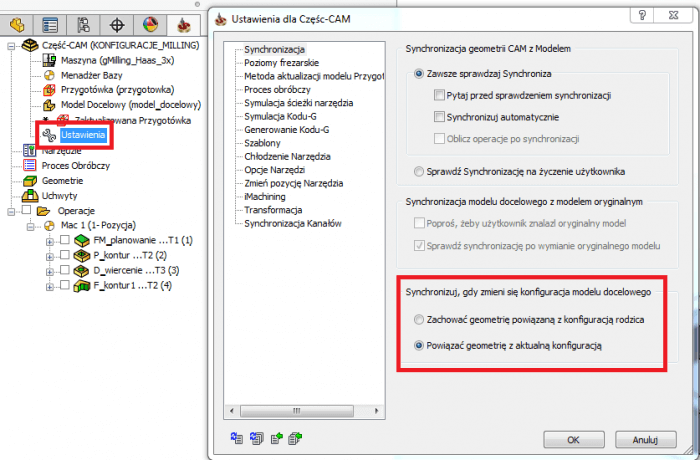

 W ustawieniach części CAM warto zaznaczyć opcję „powiąż geometrię z aktualną konfiguracją”.

solidcam powiąż geometrie z aktualna konfiguracja

Powinniśmy też pamiętać, że w poszczególnych konfiguracjach geometrie powinny różnić się od siebie tylko wymiarami, a nie np. kształtem czy ilością elementów – np. linii i łuków.

Jeśli mamy już obróbkę, zmienimy konfigurację modelu.

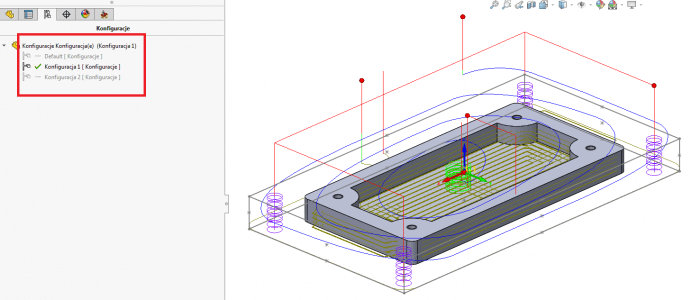

solidcam zmiana konfiguracji
Jak widać obróbka nie jest dopasowana jeszcze do zmienionych wymiarów.

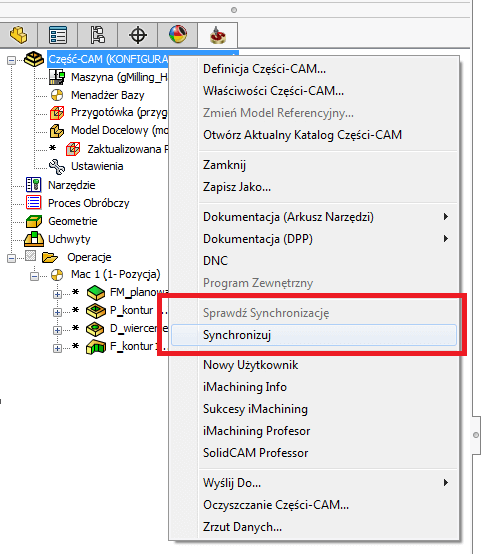

Musimy kliknąć PPM na części CAM, przeprowadzić synchronizację obróbki z modelem i na nowo obliczyć operacje – podobnie jak miało to miejsce w moim poprzednim artykule o asocjatywności.

solidcam synchronizuj

Obróbka aktualizuje się do wybranej konfiguracji.

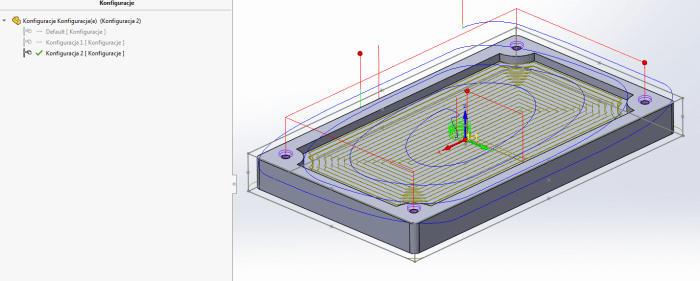

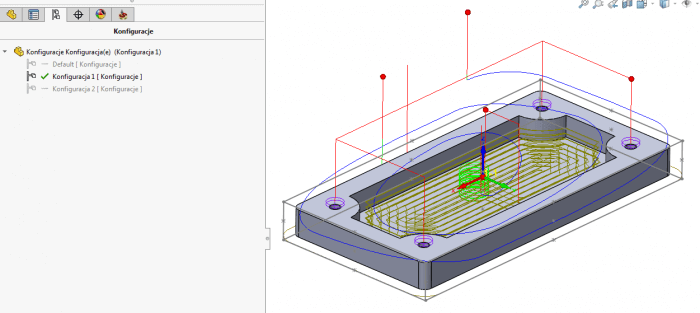

konfiguracje solidcam 1 konfiguracje solidcam synchronizuj

Warto pamiętać, że synchronizację obróbki z modelem można zautomatyzować w ustawieniach części CAM.

To już wszystko. Do zobaczenia w kolejnym artykule.
