Tworzenie rysunków stanowi sporą część pracy konstruktora, zwłaszcza jeśli opisywany element wymaga uwzględnienia szczegółów. Często jednak opisywana część różni się tylko paroma elementami. W takim przypadku, warto skorzystać z gotowego rysunku jako szablonu.

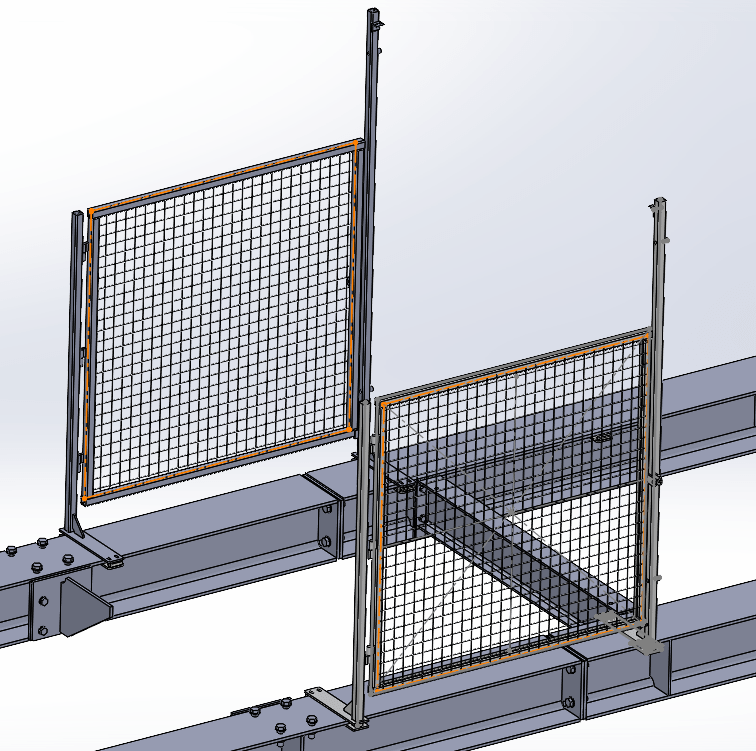

Wcześniej wykonany rysunek nie musi służyć tylko do importowania informacji o wymiarach, ale także zmiany orientacji lub położenia pewnych szczegółów. Najlepszym przykładem takiego działania jest rysunek elementu odbicia lustrzanego.
Pierwszym krokiem jest stworzenie kopi rysunku pierwszego elementu, aby móc wykorzystać zawarte tam informacje do opisu część odbitej lustrem.
1. Zapis kopii rysunku

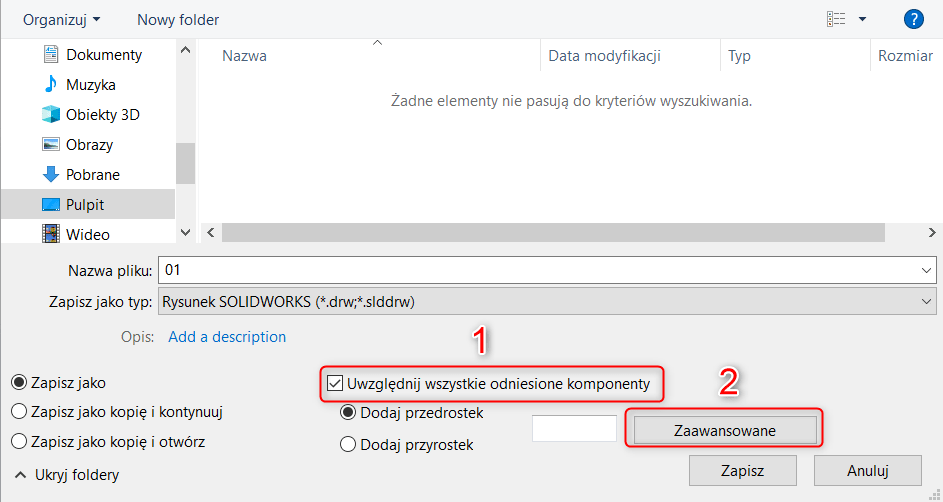

Zapisujemy plik z poziomu tworzenia rysunku Plik > Zapisz jako.
Należy zaznaczyć opcję „Uwzględnij wszystkie doniesione komponenty” i przejść do opcji „Zaawansowane”.

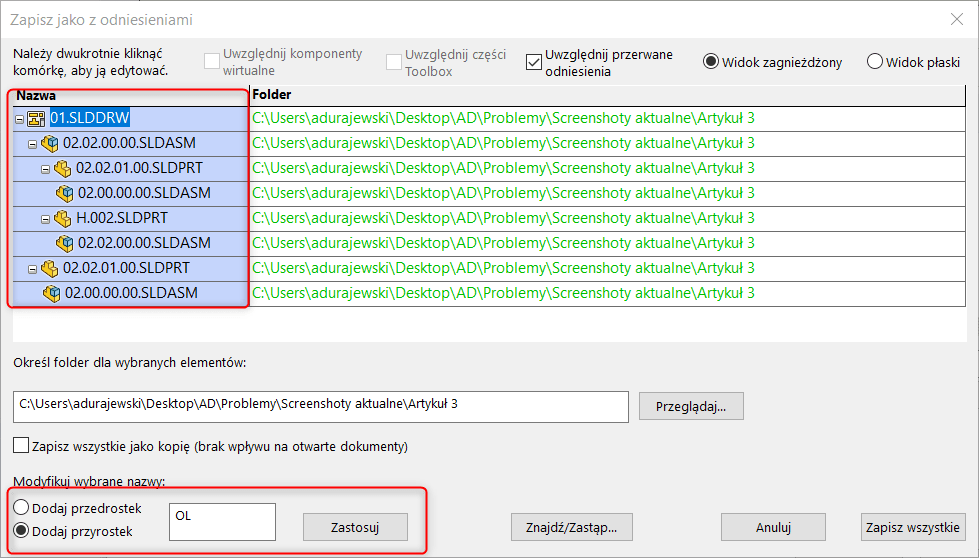

Zapisując odniesienie dodajemy przyrostek nowego dokumentu. Przed dodanie przyrostka należy zaznaczyć wszystkie pozycje, których nazwę zmieniamy. Po ustawieniu nazwy klikamy „Zastosuj”, a następnie „Zapisz wszystkie”.
2. Zmiana odniesień
Z poziomu stworzonej kopi rysunku zastępujemy wykorzystany model Rysunek > Zastąp model.
Zaznaczono „Wszystkie widoki” jako widoki do zastąpienia. W kolejnym kroku określamy jaki części lub złożenia mają być opisane. Wybieramy plik, który powstał za pomocą odpicia lustrzanego i potwierdzamy operację.
3. Zmiana odniesień
Ostatnim krokiem jest porównanie rysunków za pomocą narzędzia DrawCompare. Narzędzia > Porównaj > DrawCompare

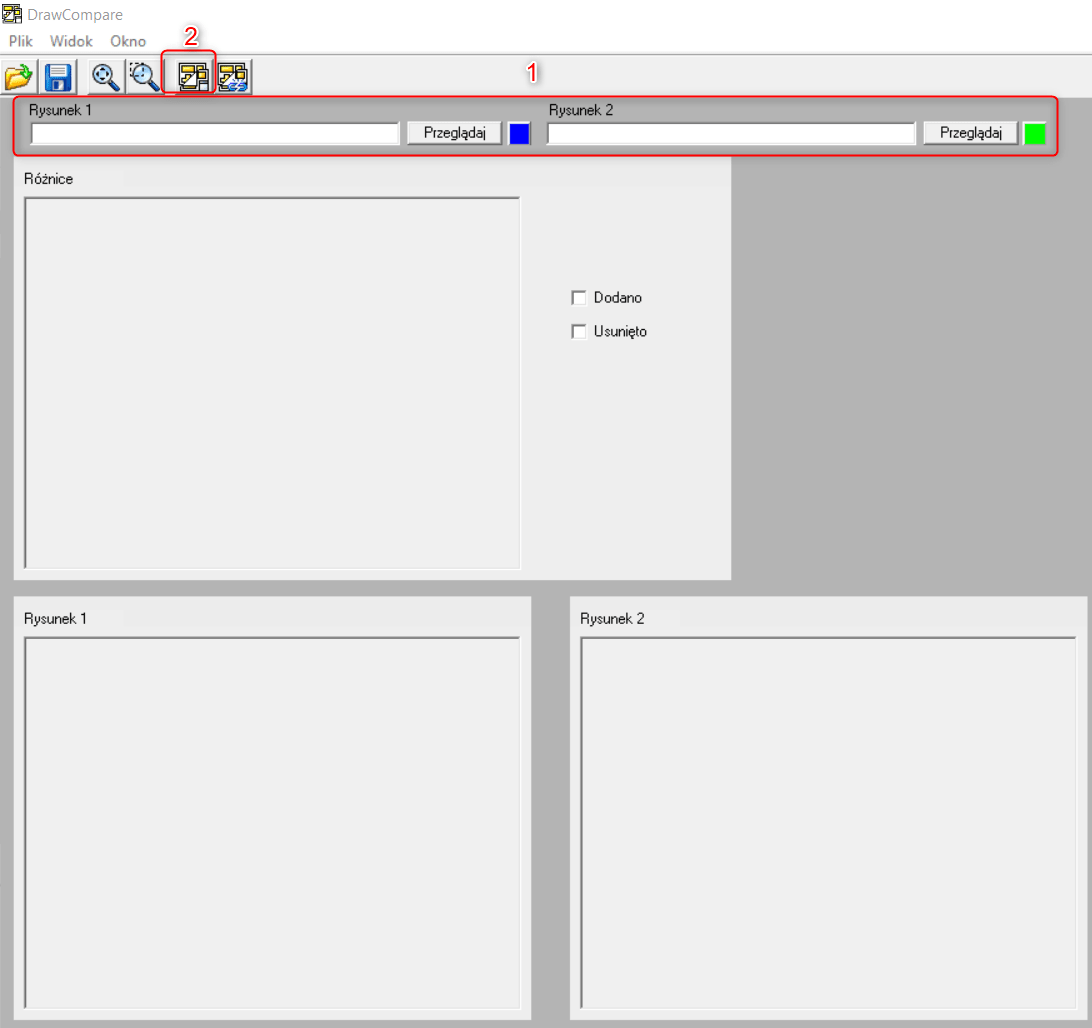

W oknie „Rysunek 1” umieszczamy rysunek odbicia, a w oknie „Rysunek 2” rysunek z którego pobieramy informacje. Po wprowadzenia ścieżek dokumentów używamy opcji „Porównaj rysunki”.

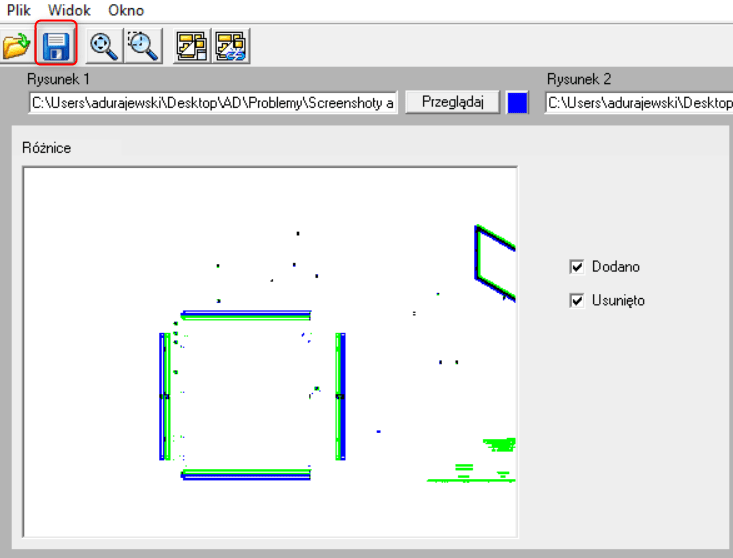

Dodatek wskazuje nam różnice pomiędzy rysunkami. Te informacje możemy zapisać za pomocą narzędzia DrawCompare.
