Przygotuj złożenie SOLIDWORKS
Nieważne z jakim plikiem mamy do czynienia, czy jest to część wieloobiektowa SLDPRT, plik STEP zapisany w dowolnym programie CAD, czy inny. Pierwszym krokiem musi być doprowadzenie do złożenia SOLIDWORKS w którym poszczególne formatki są częściami SLDPRT. Przedstawię 2 scenariusze:
a) Część wieloobiektowa SOLIDWORKS – w tym przypadku należy przejść do drzewa operacji, prawym przyciskiem myszy (PPM) kliknąć w folder Obiekty bryłowe i następnie wybrać Zapisz obiekty. Wówczas otworzy się okno operacji w którym należy wpisać lub wygenerować automatycznie nazwy części (na bazie nazw operacji tworzących) a następnie wskazać miejsce zapisu nowego złożenia. Na poniższym filmie przedstawiono cały proces. Po zatwierdzeniu operacji możemy przejść do nowoutworzonego złożenia.
b) Plik STEP – otwieramy go wskazując szablon złożenia co samo w sobie otworzy projekt jako złożenie z oddzielnymi częściami. W tej sytuacji musimy jedynie przerwać połączenie poprzez kliknięcie PPM podzłożenia z charakterystyczną ikonką zielonej strzałki i wybranie przerwij połączenie. Po otwarciu podzłożenia możemy rozpocząć proces „konwertowania na SWOOD”.
Użyj operacji Zarządzanie panelami
Kolejnym krokiem jest przejście przez operację stworzoną w celu szybkiego przetworzenia złożenia na elementy posiadające właściwości SWOOD-owe pozwalające na dalszą pracę, wstawienie złączy, wygenerowanie programów i dokumentacji.
Ustawienia Zarządzania Panelami

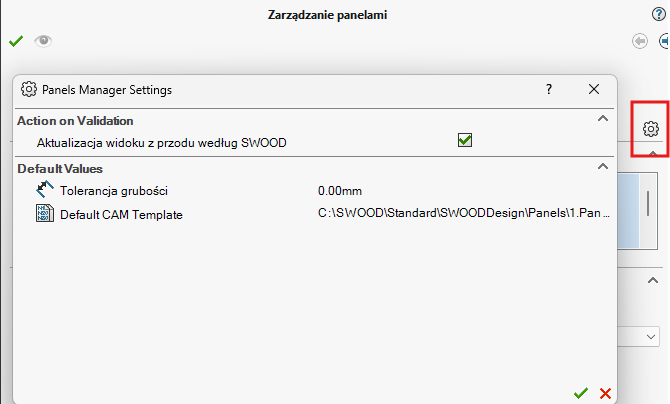

Zanim przejdziemy do opisu kolejnych kroków omówmy jeszcze okno ustawień operacji:
Action on Validation
Ta sekcja zawiera opcje uruchamiane po zatwierdzeniu operacji Zarządzanie panelami.
- Aktualizacja widoku z przodu według SWOOD – Po zaznaczeniu tej opcji SWOOD automatycznie wyrównuje standardowy „Widok z przodu” SolidWorks, aby dopasować go do orientacji panelu zdefiniowanej w SWOOD. Ta harmonizacja jest kluczowa dla zapewnienia spójności widoku na rysunkach, szczególnie podczas pracy z importowanymi częściami lub częściami nieutworzonymi na podstawie szablonów SWOOD.
Ostrzeżenie: Ten proces wymaga tymczasowego otwarcia każdego pliku części w tle i może zająć trochę czasu w przypadku dużych złożeń.
Default Values
Ta sekcja umożliwia zdefiniowanie wartości domyślnych dla określonych funkcji Menedżera paneli.
- Tolerancja grubości: Ten parametr, powiązany z kartą „Zastosowanie materiału”, definiuje dopuszczalny margines różnicy grubości między obiektem SolidWorks a materiałem SWOOD. Jeśli różnica mieści się w tej tolerancji, wskaźnik grubości będzie żółty (tolerowany). Jeśli ją przekracza, będzie czerwony (zdecydowanie niezalecany).
- Domyślny szablon CAM: Ten parametr, powiązany z zakładką CAM Copy, umożliwia określenie ścieżki do szablonu obróbki SWOOD CAM. Szablon ten zostanie automatycznie zastosowany, gdy użytkownik wybierze opcję „Domyślny” w menu aplikacji szablonu obróbki.
Algorytm rozpoznania paneli
Gdy otworzy się operacja pierwszym etapem jest uruchomienie algorytmu rozpoznającego poszczególne formatki i ich grubość. Reguły te możemy zmieniać i dostosowywać do własnych potrzeb. Wybierając koło zębate dostępne w zakładce Algorytm przejdziemy do okna ustawień.
To okno służy do ustawiania reguły pozycjonowania, która ma zostać zastosowana.
Dostępne są trzy opcje:
- Nowy – umożliwia utworzenie nowej automatycznej reguły pozycjonowania,
- Zapisz – pozwala zapisać wprowadzone zmiany,
- Usuń – umożliwia usunięcie wybranej reguły pozycjonowania.
Okno podzielone jest również na dwie główne sekcje:
- po lewej stronie znajduje się lista utworzonych reguł,
- po prawej stronie – panel ustawień reguły.
Konfiguracja reguły:
- Ogólniki:
- Nazwa – pozwala określić nazwę automatycznej reguły pozycjonowania,
- Opis – umożliwia dodanie opisu lub komentarza do reguły.
- Wybór obiektu: (w przypadku złożeń wielobryłowych) umożliwia wybór jako odniesienia wskazanej bryły lub bryły o największej objętości.
- Wybór w X: pozwala określić, że oś X formatki będzie zgodna z:
- najdłuższym rowkiem,
- minimalną szerokością panelu.

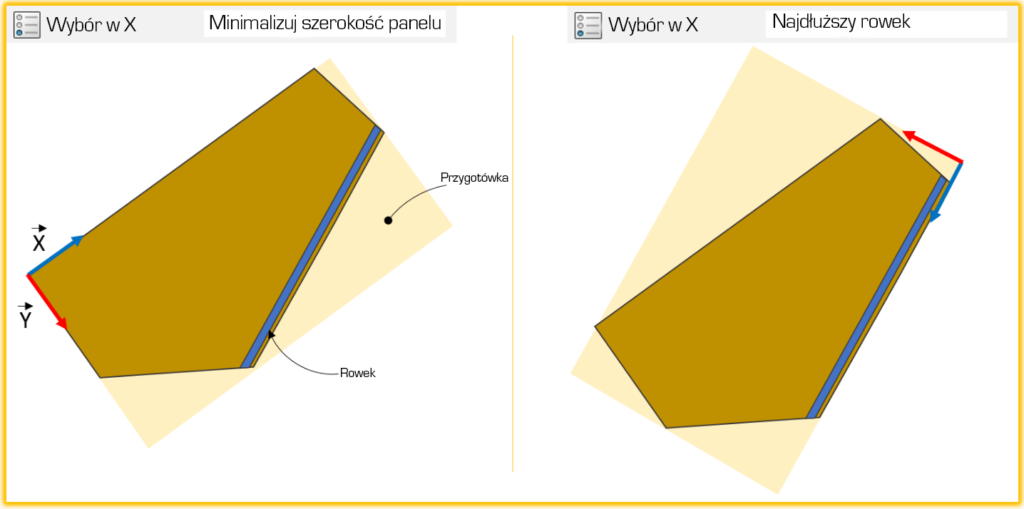

Dwie dostępne strategie ilustruje grafika poniżej:
Istotną informacją jest to że oś X będziemy mogli przestawić ręcznie na późniejszym etapie.
Zastosowanie materiału

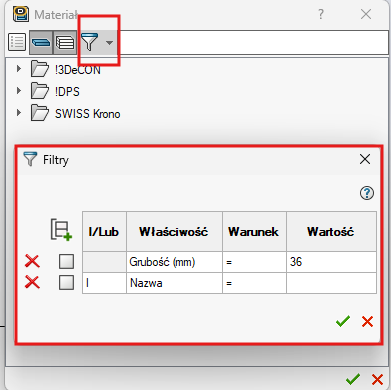

Kolejnym krokiem (po kliknięciu strzałki w prawo) jest nadanie materiałów SWOOD częściom SOLIDWORKS. Operacja rozpoznała elementy dzieląc je na grubości co pozwala na wybranie danej grubości i przydzielenie wszystkim elementom danego materiału. W zakładce materiały widzimy jakiej grubości należy przydzielić materiał aby zgadzał się rzeczywistą grubością wybranych części. W tym celu należy kliknąć w ikonę kursora obok pozycji Materiał (kliknięcie w obszarze okna wyboru rozwinie długa listę materiałów a kursor otworzy w oddzielnym oknie bibliotekę). W oknie biblioteki możemy skorzystać z wyszukiwarki wyglądów lub z nowej funkcji (od wersji 2025) pozwalającej na filtrowanie elementów biblioteki SWOOD. W poniższym filmie widać w jaki sposób można użyć tego nowego narzędzia, natomiast szczegółowo omówię temat w poświęconym temu artykule.
Po wskazaniu materiału do danej grupy elementów należy kliknąć ikonę Play aby zaaplikować materiały do części. Następnie powtórzyć proces dla kolejnych grubości.
Wykończenia – pozycjonowanie paneli

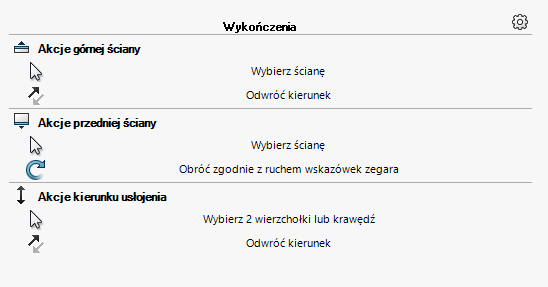

W trzecim kroku otrzymujemy narzędzia do ustalenia początku ukł. Współrzędnych paneli, poprzez określenie ich górnej i przedniej ściany. Po kliknięciu Wybierz ścianę klikamy w daną ścianę części i tym samym wskazujemy ją jako nową górną lub przednią ścianę. Jeśli pozycjonowanie jest odpowiednie ale nasz materiał ma usłojenie możemy jeszcze obrócić je niezależnie od pocz. ukł. wsp.
CAM Copy w PanelsManager – nowość 2025
Czwartym krokiem, dostępnym jedynie w wersji 2025 jest tzw. CAM Copy. Narzedzie to pozwala nam dodać programy CAM do naszych nowych paneli. Na wstępie omówiłem dostępne ustawienia w których zdefiniować można szablon domyślny z programami CAM.

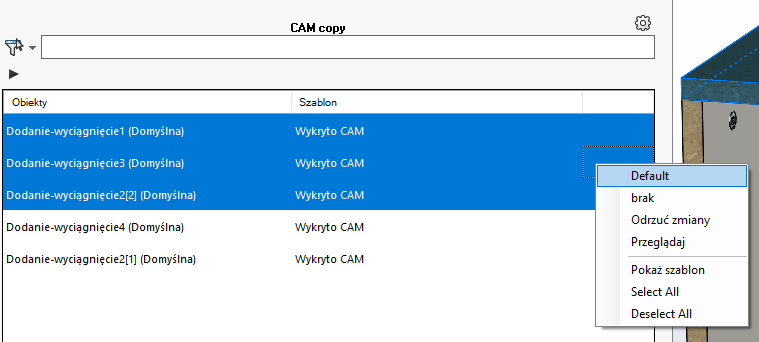

Aby nadać szablon częściom należy wybrać części a następnie klikając w trzy pionowe kropki wybrać szablon Default lub skorzystać z innych dostępnych opcji.
Po nadaniu szablonu i kliknięciu ikony Play szablony programów dodane zostaną do wskazanych części. Po tym automatyczne obróbki same rozpoznają geometrię i wystarczy wygenerować Raport SWOOD aby otrzymać wszystkie programy NC!
Po zatwierdzeniu operacji nasze złożenie posiada już odpowiednie właściwości dostosowane aby wygenerować z niego Raport który przedstawi nam wszystkie potrzebne informacje. Mam nadzieję że to narzędzie pomoże Wam oszczędzić sobie czasochłonnego przerysowywania projektów od nowa!
