CIMCO Software w wersji 8.02.00 wprowadziło nową funkcję – dashboardy dla MDC-Max Web Client. Ta innowacja oferuje szereg nowych możliwości wizualizacji danych, umożliwiając lepsze monitorowanie i zarządzanie produkcją.
Dashboardy pozwalają na tworzenie wielu widoków, które można dostosować do konkretnych potrzeb – od monitorowania różnych obszarów produkcji, przez grupy maszyn, po prezentację złożonych danych na różnych poziomach szczegółowości.
Widgety – podstawowe elementy dashboardów
Widgety – podstawowe elementy dashboardówM/h2>

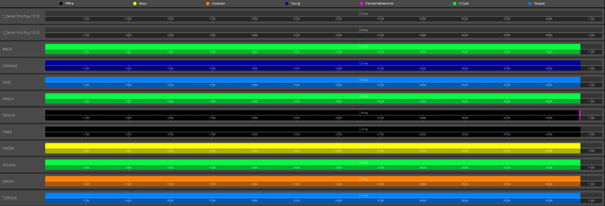

Każdy dashboard składa się z wizualnych komponentów, zwanych widgetami, zaprojektowanych do prezentacji danych w określony sposób. Aktualnie dostępne widgety to:
- Nagłówek sekcji – umożliwia organizację treści na dashboardzie.
- Wykres słupkowy – doskonały do porównania wartości.

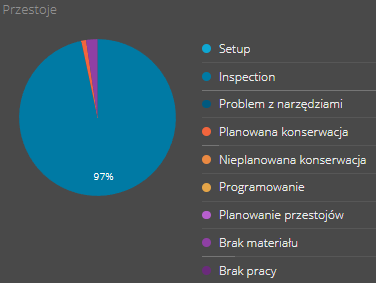

- Wykres kołowy – przejrzysty sposób przedstawiania udziałów procentowych.
- Lista wartości – tabela wyświetlająca dane w czasie rzeczywistym.
- Wskaźnik (Gauge) – widget przypominający prędkościomierz, idealny do prezentacji wartości w zakresie.
Konfiguracja dashboardów
Dashboardy w MDC-Max działają w czasie rzeczywistym, podobnie jak ekrany Live Screens. Można skonfigurować jeden dashboard, aby prezentował informacje dla wielu maszyn jednocześnie – umożliwiając szybki przegląd całego obszaru produkcyjnego lub wybranego zespołu maszyn.
Opcje konfiguracji widgetów
Podczas tworzenia dashboardów dostępne są różne tryby działania widgetów dla wybranych maszyn:
- Indywidualny – dla każdej maszyny generowany jest osobny widget.
- Średnia – widget prezentuje średnie wartości dla wybranych maszyn.
- Suma – widget pokazuje sumę wartości dla wszystkich wybranych maszyn.
Niektóre widgety wspierają dodatkowe funkcje, takie jak cele produkcyjne oraz wartości minimalne i maksymalne. Cele i zakresy można definiować za pomocą stałych wartości (np. „100”) lub wyrażeń MDC, które są dynamicznie obliczane.
Kolorystyka widgetów i zakresy celów
W dashboardach istnieje możliwość wizualnego podkreślenia stanu wartości w zależności od tego, czy mieszczą się w określonych zakresach:
- Dobre – wyświetlane w kolorze zielonym.
- Złe – oznaczone kolorem czerwonym.
- Oczekiwane – przedstawione w kolorze żółtym.
Widgety takie jak wykres słupkowy, wykres kołowy czy lista wartości mogą przedstawiać wiele danych jednocześnie, podobnie jak „wartości w czasie rzeczywistym” w ekranach Live Screens.
Podsumowanie
Dashboardy w MDC-Max Web Client to narzędzie, które znacząco usprawnia monitorowanie produkcji dzięki przejrzystej wizualizacji danych w czasie rzeczywistym. Ich elastyczna konfiguracja pozwala dostosować widoki do specyficznych potrzeb, co czyni je niezastąpionym wsparciem w zarządzaniu procesami produkcyjnymi. Dzięki widgetom i dynamicznej prezentacji danych zarządzanie produkcją staje się prostsze i bardziej efektywne.
