Maksymalizacja wydajności podczas projektowania systemów sterowania opiera się na minimalizacji zbędnych ruchów kursora i sprawnej nawigacji po interfejsie programu. Zamiast szukać każdej funkcji na wstążce menu, warto zaprzyjaźnić się z klawiaturą.
Przegląd standardowych skrótów klawiszowych
Zanim przejdziemy do definiowania własnych komend, warto opanować fundamenty. SolidWorks Electrical Schematic wykorzystuje zestaw natywnych skrótów, które znacząco skracają czas nawigacji i edycji projektu.
Edycja i manipulacja obiektami
| Skrót / Akcja | Opis |
|---|---|
| Spacja lub PPM | Obrót symbolu o 90° przed umieszczeniem na schemacie |
| Ctrl + Przeciąganie (Drag) | Szybkie kopiowanie zaznaczonych aparatów lub fragmentów przewodów |
| Ctrl + Shift + C | Skopiowanie bloku z użyciem punktu wstawienia |
| Ctrl + Shift + V | Wklejanie specjalne |
| Ctrl + Z / Ctrl + Y | Cofanie i ponawianie operacji |
| Ctrl + R | Powtórzenie ostatniej operacji |
| Strzałki ← ↓ ↑ → | Pozwalają na przesuwanie wybranego bloku na rysunku |
| Alt + 1 | Okno Zarządzania projektami elektrycznymi |
Nawigacja i Widok
| Skrót / Akcja | Opis |
|---|---|
| Ctrl + E lub podwójne kliknięcie rolki myszy | Dopasowanie widoku rysunku do ekranu |
| Ctrl + W | Zamknięcie aktualnie otwartego rysunku |
| Ctrl + F | Polecenie wyszukania w otwartym projekcie |
| F7 | Włączenie/wyłączenie siatki |
| F8 | Tryb ortogonalny |
| F9 | Przyciąganie do siatki |
| F10 | Włączenie grubości linii |
| F11 | Przyciąganie do obiektów |
Jak zdefiniować własne skróty klawiszowe?
Personalizacja interfejsu pozwala na dopasowanie narzędzi do indywidualnego workflow. Proces konfiguracji zamkniesz w trzech szybkich krokach:/p>

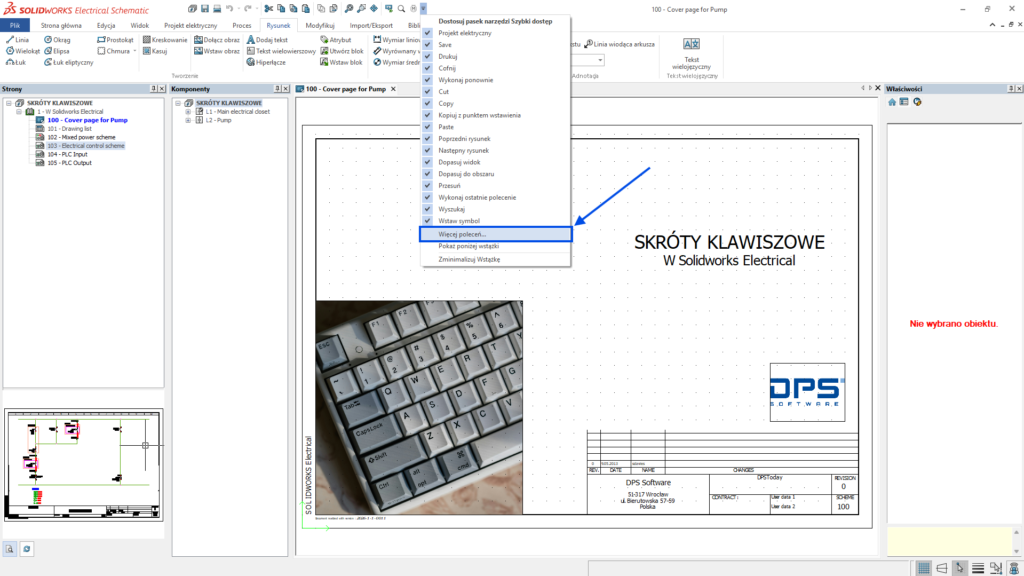

- Na górnej wstążce interfejsu rozwiń menu Więcej poleceń i przejdź do zakładki Klawiatura.

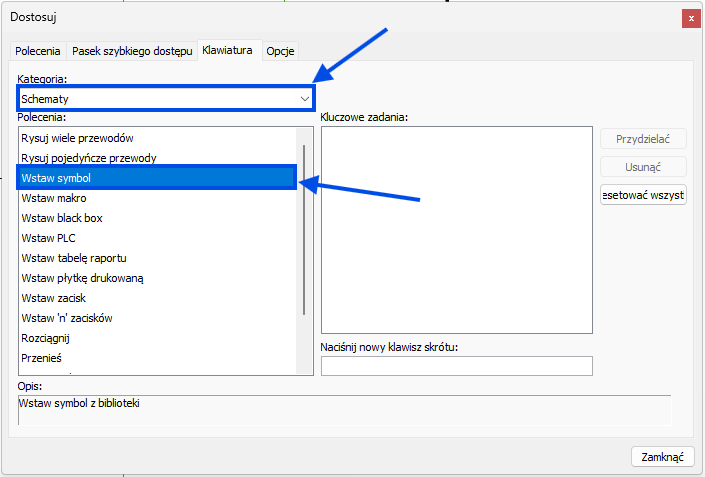

- Z listy rozwijanej wybierz Kategorię (odpowiadającą zakładkom na wstążce), a następnie odszukaj konkretne Polecenie, które chcesz zmapować.

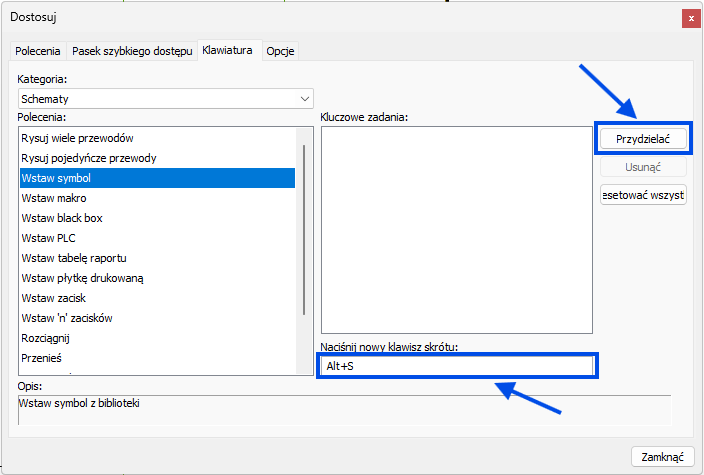

- Przypisz kombinację klawiszy Ustaw kursor w polu skrótu, wprowadź wybraną kombinację klawiszy na klawiaturze i zatwierdź operację przyciskiem Przydzielać.
Proponowane skróty do samodzielnej definicji
Aby praca była wygodna, skróty klawiszowe powinny być obsługiwane wyłącznie lewą ręką, tak aby prawa ręka mogła przez cały czas obsługiwać myszkę.
Poniżej znajduje się lista proponowanych skrótów:
| Kategoria | Polecenie | Skrót |
|---|---|---|
| Rysowanie | Rysuj pojedyncze przewody | Alt + Q |
| Rysuj wiele przewodów | Alt + W | |
| Wstaw symbol | Alt + S | |
| Wstaw jeden zacisk | Alt + Z | |
| Wstaw „n” zacisków | Alt + A | |
| Proces | Numeruj nowe przewody | Alt + F |
| Zmień numery przewodów | Alt + G | |
| Projekt elektryczny | Zarządzanie listwami zaciskowymi | Alt + T |
| Zarządzanie kablami w projekcie | Alt + C | |
| Zarządzanie PLC w projekcie | Alt + X | |
| Biblioteka | Zarządzanie częściami producenta | Alt + V |
