Czy kiedykolwiek marzyłeś o użyciu w projekcie komponentu, który „myśli” tak jak Ty? Elementu, który dopasowuje się do wskazanej przestrzeni, a jednocześnie zachowuje zasady projektowania Twojej firmy? Taki element istnieje i nazywa się SWOODBox! W tym artykule wyjaśnimy, co sprawia, że SWOODBox jest wysoce wydajnym elementem projektowym, który można szybko zastosować i który integruje całą gamę kombinacji technicznych, które oferujesz swoim klientom. Ponadto dajemy Ci możliwość wypróbowania tego samodzielnie, udostępniając kompletny samouczek tworzenia SWOODBox od A do Z.
SWOODBox
Adaptacja do projektów meblowych
Niezależnie od wymiarów mebla, w który wstawiany jest SWOODBox, dostosowuje się on do objętości lub powierzchni, w którą jest wstawiany. Dzięki temu projekt jest parametryczny i można go łatwo dostosować do ewentualnych zmian.

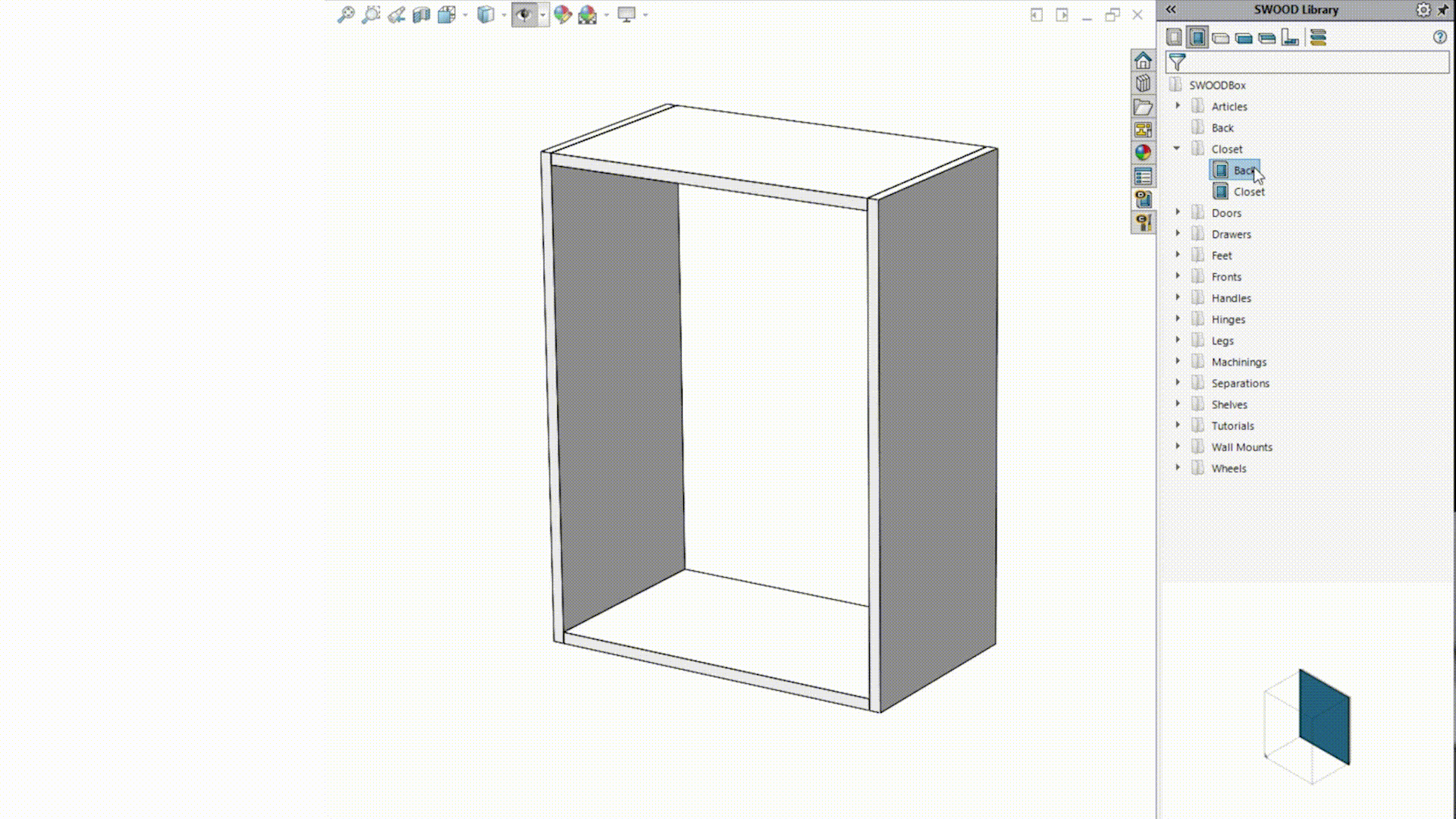

Dodatkowo SWOODBox jest konfigurowalny, ponieważ może być dowolnie parametryzowany przez zmienne różnych typów. Pozwala to na odpowiednie dostosowanie do projektu. Ta funkcja umożliwia generowanie wielu kombinacji projektowych z jednego SWOODBox-a.
Integracja sprzętowa
Koncepcja SWOODBox-a może być złożeniem wielu elementów. Często komponenty są dostarczane przez wiodących producentów okuć, których modele 3D po pobraniu integrowane są z SWOODBox w bibliotece SWOOD Design. Biblioteka ta jest następnie uzupełniana i aktualizowana dla wszystkich klientów oprogramowania. Gdy model jest w pełni zaprojektowany, projektant może sporządzić raport SWOOD Design, a oprogramowanie wygeneruje szczegółowy wykaz materiałów wraz z powiązanym kosztorysem.
Tworzenie pozycji obróbkowych
Kiedy przeciągamy i upuszczamy SWOODBox-a w odpowiedniej przestrzeni lub na powierzchni, wprowadzana jest wówczas także obróbka. Na przykład, zamiast wprowadzać kolejno panele, które będą służyć jako półki w meblu, półka SWOODBox automatycznie stworzy na odpowiednich panelach otwory pod kołki. SWOODBox może generować otwory, ale także wszelkiego rodzaju frezowania, takie jak rowki, wręgi, kieszenie, a nawet frezowania o dowolnym kształcie. Operacje obróbki można skonfigurować na wszystkich sześciu stronach objętości SWOODBox.
Modyfikacja projektów

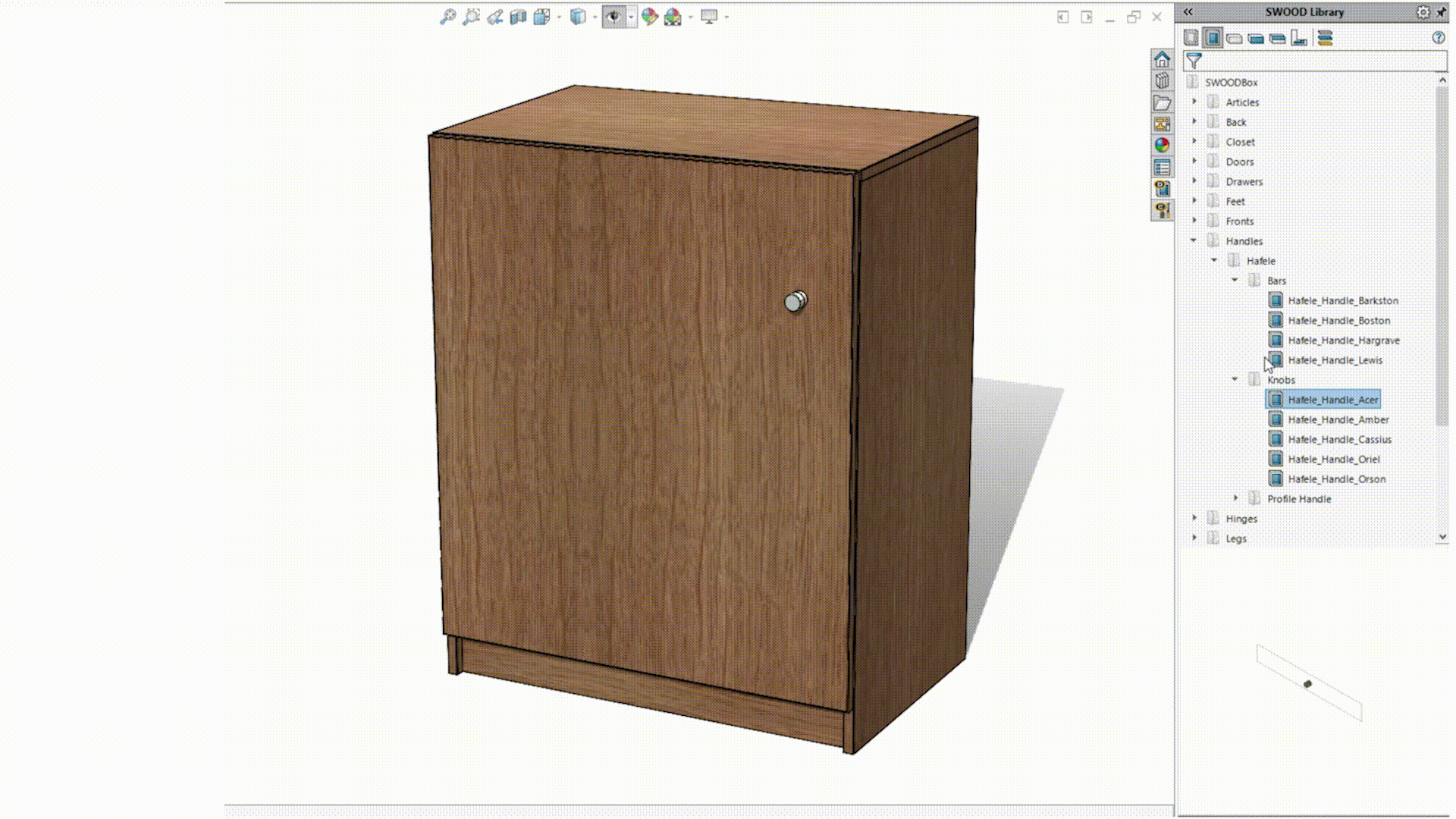

Projektowanie mebli może być dość czasochłonnym zadaniem. Staje się jeszcze bardziej wymagające, gdy klienci kilkakrotnie zmieniają zdanie na temat projektu. Jednym z rozwiązań byłoby, aby klient zweryfikował projekt mebli przy użyciu uproszczonego modelu, bez wszystkich okuć i obróbek. Wadą tego rozwiązania jest jednak to, że nie ma gwarancji, że wybór dokonany przez klienta jest technicznie wykonalny, a ostateczny projekt modelu pozostaje do dokończenia na końcu, bez wszystkich elementów nieobecnych w tej „lekkiej” wersji . Dzięki SWOODBox każda modyfikacja jest szybka dzięki wstawianiu metodą „przeciągnij i upuść”. Każda z tych modyfikacji jest kompletna, ponieważ wszystkie szczegóły techniczne są zintegrowane wewnątrz SWOODBox-a. Dzięki temu możesz wprowadzać modyfikacje na bieżąco i od razu sprawdzać, czy projekt jest wykonalny, czy nie.
Co stoi za magią SWOODBox-a?
Powstaje więc pytanie, dlaczego SWOODBox działa tak dobrze i jaki jest mechanizm jego działania?
Parametry: Powiązanie między modelem 3D a użytkownikiem
Parametry SWOODBox-a służą dwóm celom: modyfikacji złożenia SOLIDWORKS 3D oraz umożliwieniu użytkownikowi interakcji ze SWOODBox-em.
Parametry te występują w kilku postaciach, takich jak wymiar, kąt lub zmienne liczbowe, które mogą bezpośrednio kontrolować istniejące wymiary, SOLIDWORKS. Inne parametry, takie jak listy rozwijane lub pola wyboru, pozwalają użytkownikowi wybrać, w jaki sposób chce skonfigurować SWOODBox-a. Zmienne te integrują się bezproblemowo z oprogramowaniem SOLIDWORKS i zapewniają doskonałe sprzężenie między użytkownikiem a parametrycznym modelem 3D.
Skrypt. Mózg SWOODBox-a

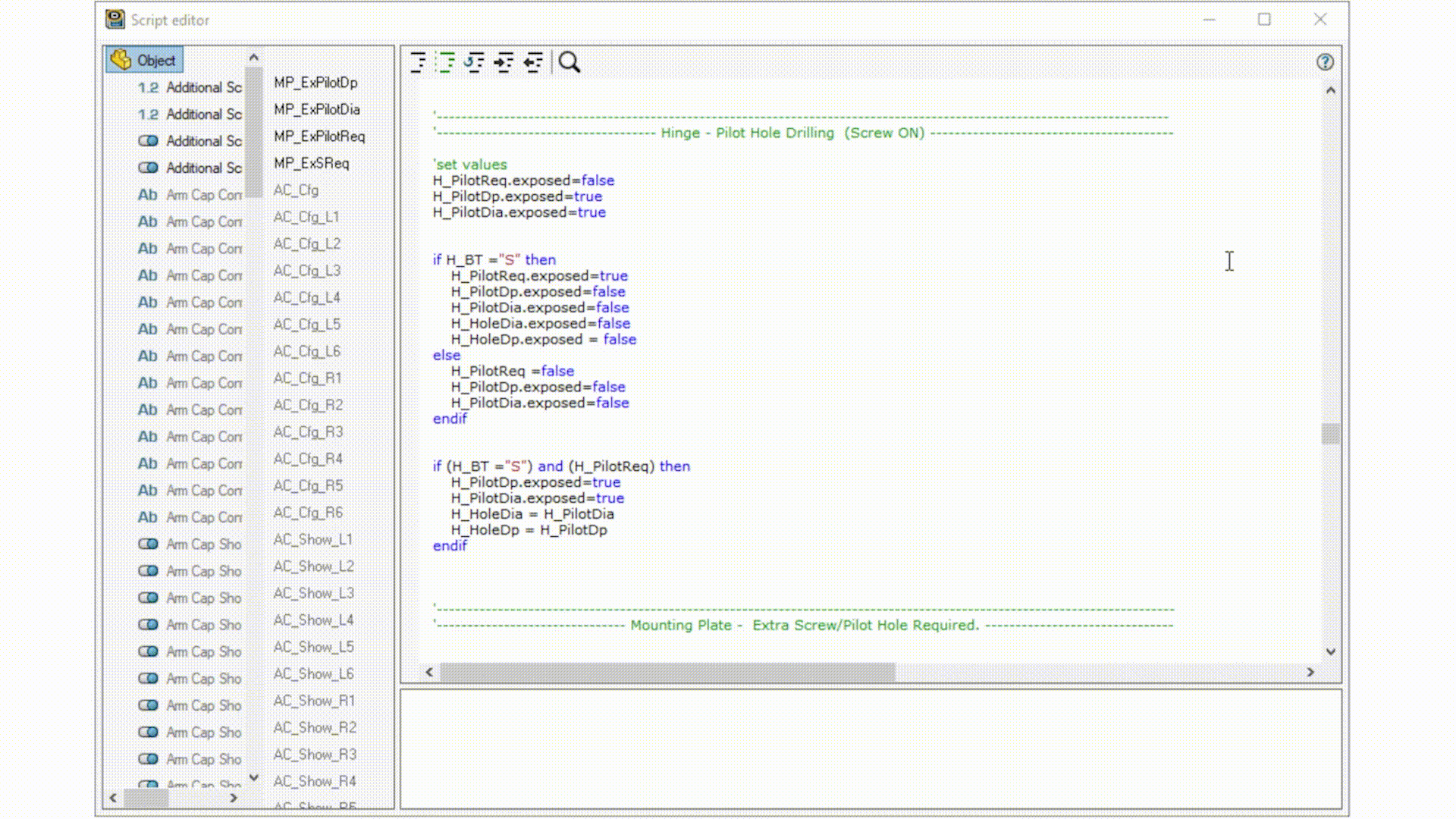

W oparciu o zmienne sterujące i interfejsowe projektant SWOODBox-a może tworzyć reguły bezpośrednio w kreatorze „Edytor skryptów”.
Edytor skryptu może na pierwszy rzut oka wydawać się przytłaczający, ale jest to po prostu obszar, w którym opisywane są reguły logiczne. Projektant SWOODBox-a przewiduje różne przypadki jego zastosowania z różnymi warunkami i dla każdego warunku wskazuje oprogramowaniu, co zrobić ze zdefiniowanymi regułami.
Oto konkretny przykład: Projektant chce stworzyć SWOODBox-a zawiasów z katalogu swojego dostawcy okuć. Jak widać w poprzednich sekcjach, zintegruje model 3D zawiasów ze swoim złożeniem SWOODBox. Następnie utworzy różne zmienne, aby kontrolować pozycję, konfigurację i liczbę zawiasów. Za pomocą zasad projektowania z katalogu producenta, takich jak liczba zawiasów dla określonej wysokości drzwi, stworzy w skrypcie różne warunki i odpowiednio zmieni wartości zmiennych sterujących. W skrypcie mamy dostęp do wszystkich zmiennych stworzonych przez projektanta, jak również do wszystkich istniejących zmiennych. Skrypt pozwala nam również przewidywać „błędy” konfiguracji i wyświetlać użytkownikom niestandardowe komunikaty o błędach. W naszym przykładzie komunikat o błędzie może zostać wyświetlony, jeśli wysokość drzwi jest zbyt wysoka i nie spełnia już wymagań katalogu dostawcy.
Co dalej?
Krok 1: Dostosowanie istniejącego SWOODBox-a do Twojego użytku

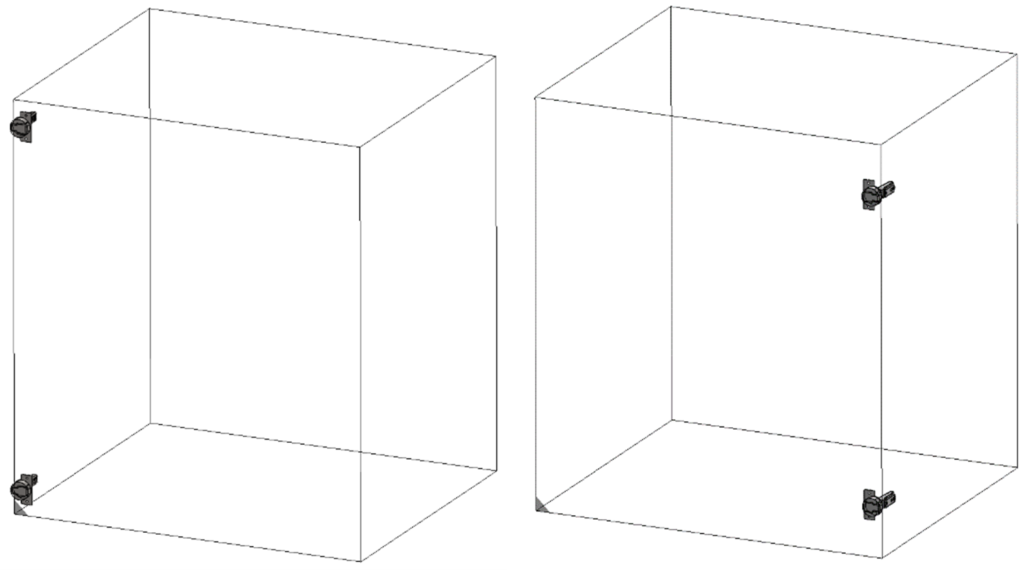

Jednym z najprostszych sposobów na dostosowanie istniejącego SWOODBox-a do własnych potrzeb jest dostosowanie ustawień domyślnych do własnych potrzeb. Ze standardowej biblioteki SWOOD Design, dostarczanej wraz z oprogramowaniem, użytkownik może dostosować istniejący SWOODBox do swojego użytku. Wszystkie SWOODBox-y w bibliotece SWOOD Design są w pełni edytowalne. W przypadku niektórych SWOODBox-ów liczba zmiennych może być bardzo duża, a skrypt może być bardzo długi i trudny do zrozumienia. Może to zniechęcić początkującego użytkownika, który może wahać się, czy przerwać normalne funkcjonowanie SWOODBox. Na przykład, używając SWOODBox-a zawiasów z biblioteki, możliwe jest, że podczas jego wstawiania, zawias ustawia się domyślnie w lewo w odległości 50 mm od krawędzi. Jeśli praktyka firmy nakazuje, aby zawiasy były wstawiane głównie po prawej stronie i z odsunięciem od krawędzi wynoszącym 100mm, to w SWOODBox-ie należy zmienić tylko dwie zmienne: zmienną „Strona” i zmienną „Odległość do krawędzi”, aby był on właściwie skonfigurowany.
Ta prosta zmiana może wydawać się banalna, ale jednak zaoszczędzi to minutę przy każdym wstawieniu SWOODBox-a (ponieważ użytkownik nie będzie musiał za każdym razem edytować parametrów SWOODBox-a). Całościowo, przy wielu projektach zaoszczędzi to dużo czasu.
Krok 2: Stwórz SWOODBox od podstaw
Innym sposobem na zaoszczędzenie Twojej firmie dużej ilości czasu jest stworzenie od podstaw oryginalnego SWOODBox-a, uwzględniając wszystkie potencjalne sposoby jego użycia. Chociaż jest to bardziej wymagające niż dostosowywanie istniejącego SWOODBox-a, to jest to zadanie osiągalne dla każdego. Pierwszym krokiem jest sporządzenie zestawu wymagań i ograniczeń dla pożądanego SWOODBox-a. Na przykład, możesz stworzyć SWOODBox-a półek z pojedynczą półką, która może być zawsze umieszczona centralnie lub umieszczona na określonej odległości od wieńca dolnego. Jeżeli potrzebujesz możesz również, za pomocą SWOODBox-a tworzyć otwory pod kołki na bokach. Następnie projektowane są potrzebne elementy 3D w złożeniu SOLIDWORKS. Na koniec tworzone są zmienne SWOODBox i pisany jest skrypt. Aby przećwiczyć na konkretnym przykładzie, obejrzyj film instruktażowy przedstawiony w tym artykule. Opisuje krok po kroku tworzenie prostej półki SWOODBox.
Krok 3: Wykorzystanie możliwości SWOODBox-a do pełnowymiarowego projektu z SWOOD Center
Logika SWOODBox-ów, unikalna dla oprogramowania SWOOD Design, została na tyle doceniona przez użytkowników, że EFICAD opracował funkcję, która pozwala analogicznie kontrolować i zmieniać projekt. Dzięki SWOOD Center możliwe jest wykorzystanie zmiennych i skryptów dla złożenia najwyższego poziomu. Ponadto część SWOOD Center służąca do konfigurowania jest zawarta w każdej licencji SWOOD Design.
Bez ograniczeń tylko do materiału drzewnego

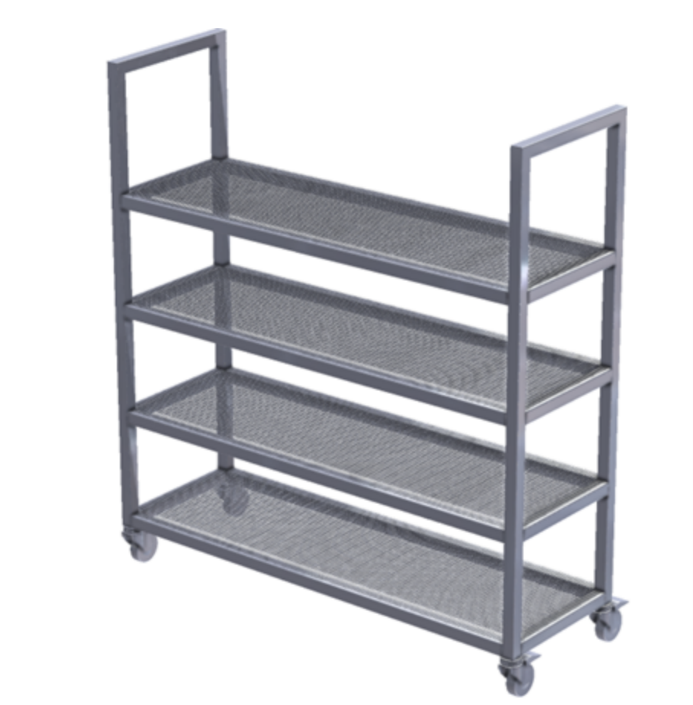

Choć stworzony do projektów z drewnem, SWOODBox jest obecnie używany w firmach przetwarzających różne inne materiały, takie jak metale, tworzywa sztuczne i inne. Początkowo przejście nastąpiło w firmach, które wykorzystują zarówno drewno, jak i inne materiały. Firmy te pozyskały wielofunkcyjne oprogramowanie z SWOOD Design. Obecnie wiele firm, które w ogóle nie przetwarzają drewna, dokonuje świadomego wyboru SWOOD Design by móc wykorzystać prawdziwą moc SWOODBox-ów. Parametryczna logika projektowania SWOODBox-ów, prawdziwy atut projektowy, wykracza daleko poza wytwarzany materiał.
Nie tylko w branży meblarskiej</h2

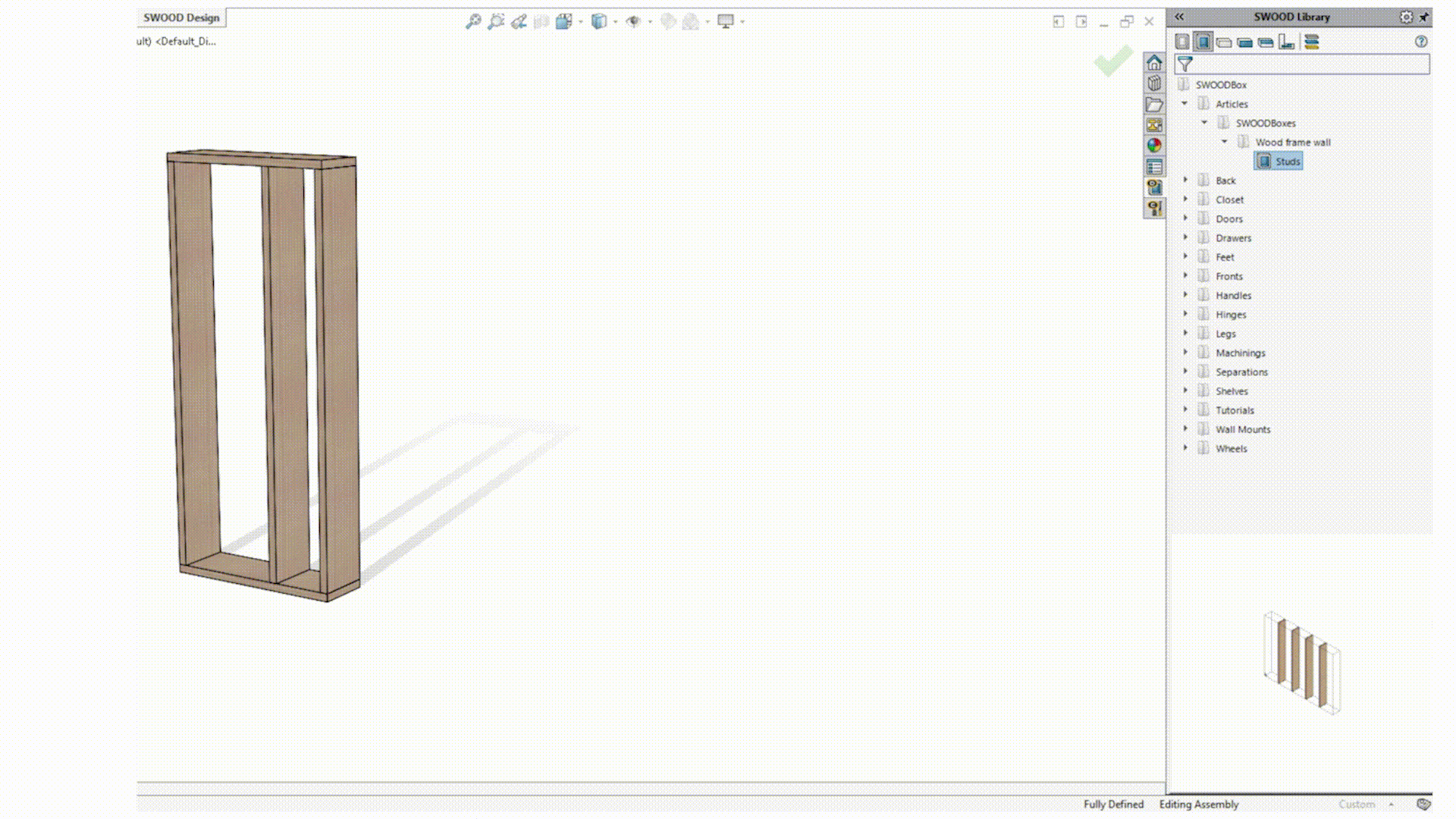

SWOODBox zostały stworzone do projektowania mebli, ale dziś mogą być o wiele bardziej przydatne: ograniczają się tylko do kreatywności projektanta, pod warunkiem, że istnieje możliwość wkomponowania elementów w bryłę lub powierzchnię. Na przykład niektóre firmy stworzyły SWOODBox, który przyspiesza projektowanie ścian lub ścianek działowych o konstrukcji drewnianej.
