Jak utworzyć dynamiczną etykietę montażową dla sterownika PLC w SOLIDWORKS Electrical?

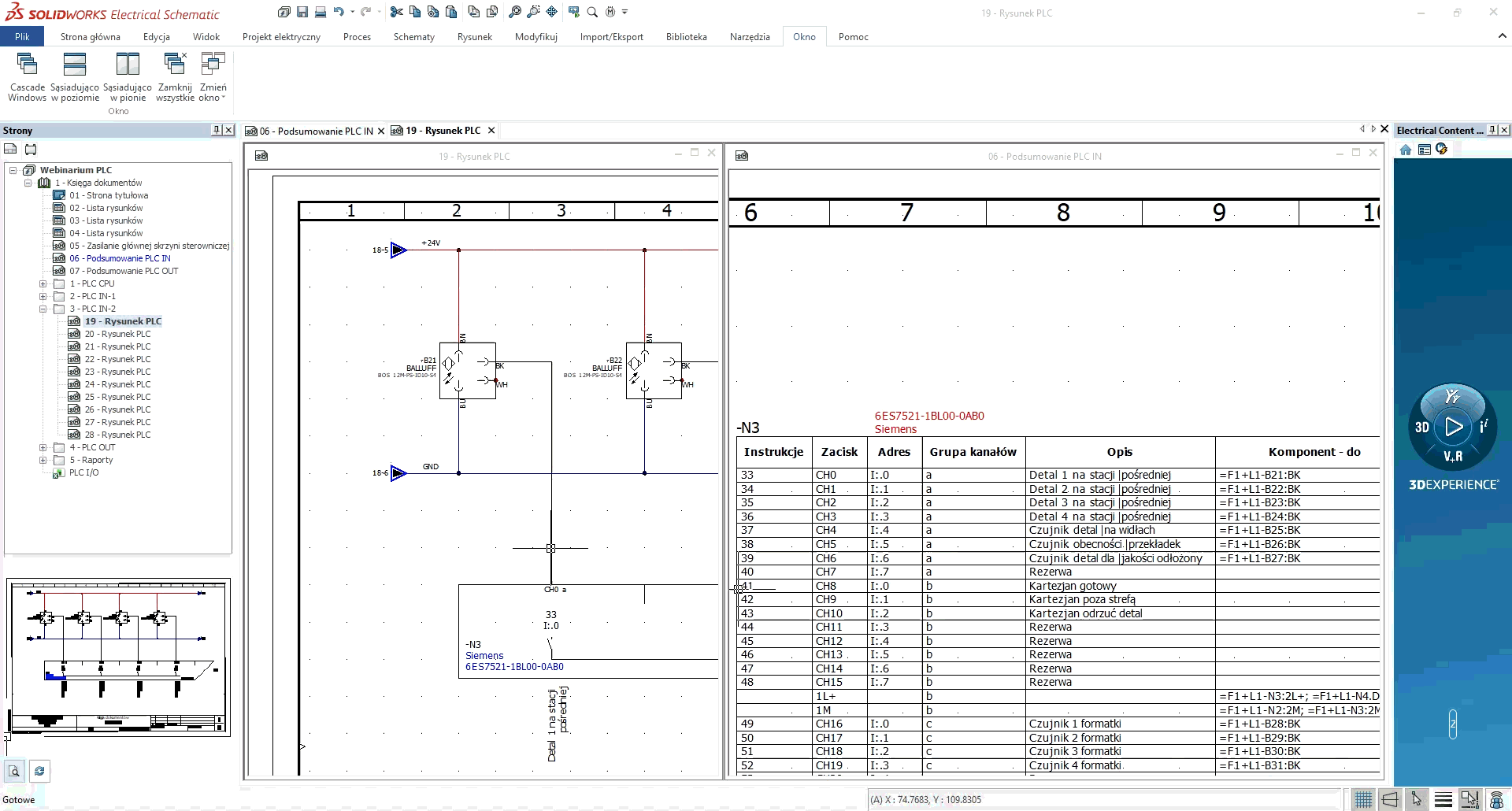

Dynamiczna etykieta montażowa umożliwia czytelne zestawienie wszystkich połączeń sterownika PLC w formie tabeli. Dzięki temu wejścia i wyjścia są zebrane w jednym miejscu, a zawartość tabeli aktualizuje się automatycznie. Przykładowo, po odłączeniu komponentu od pierwszego zacisku PLC pole „komponent do” pozostanie puste.
Poniżej przedstawiono skrócony proces tworzenia własnej dynamicznej etykiety PLC.
Konfiguracja etykiety

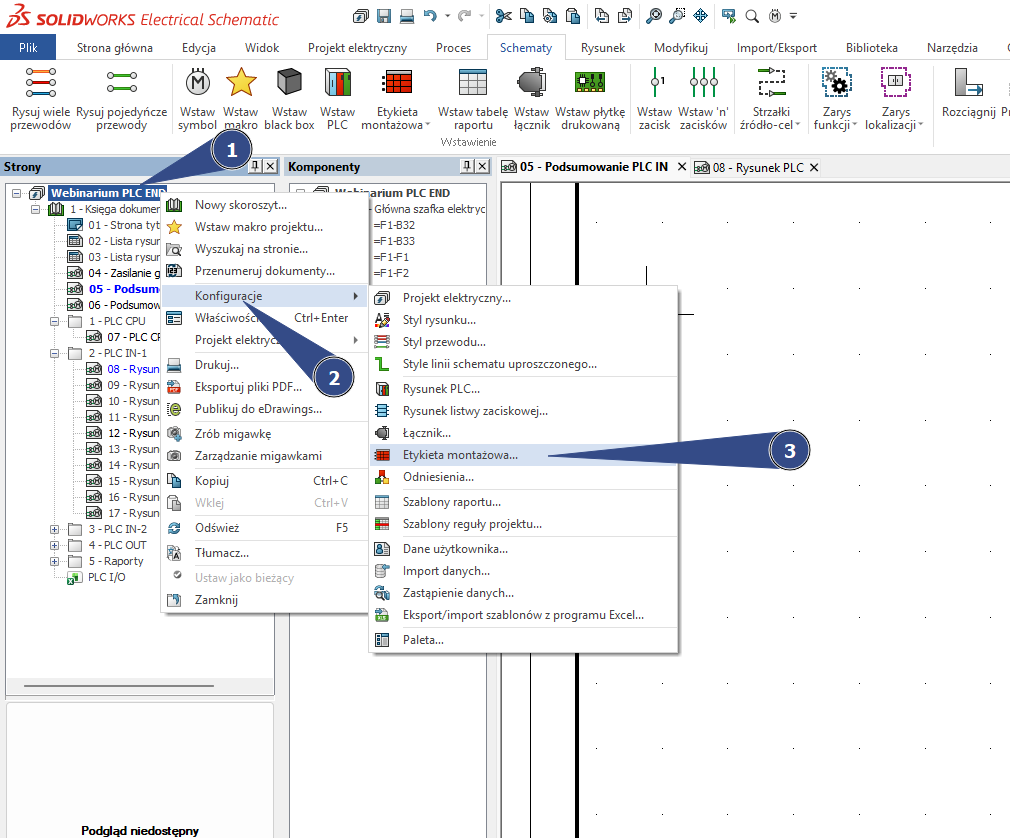

W drzewku dokumentów kliknij PPM na projekt, następnie wybierz: Konfiguracje → Etykieta montażowa.
Skopiowanie konfiguracji bazowej

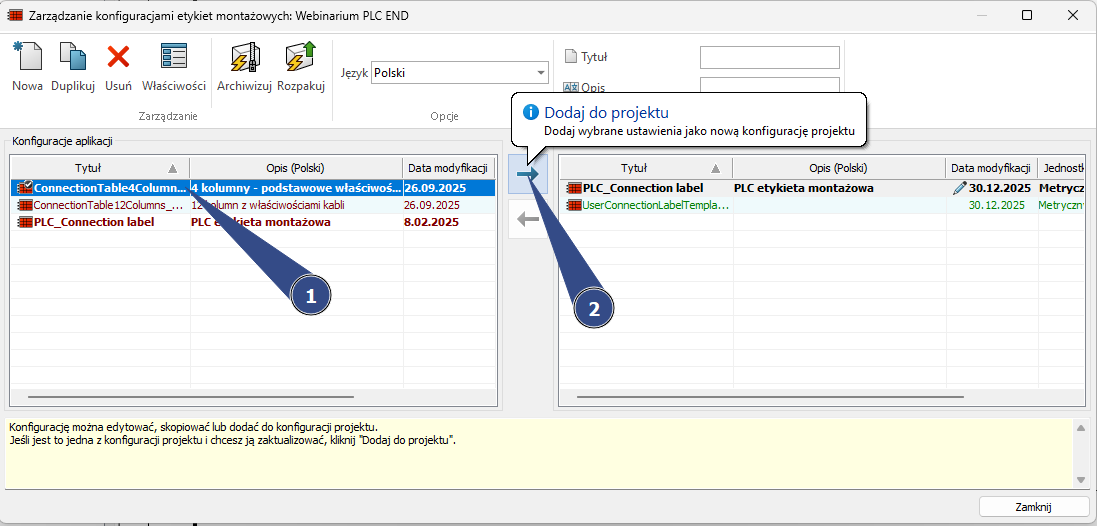

Skopiuj jedną z istniejących konfiguracji. Konfiguracje oznaczone na czerwono są globalne (dla całej aplikacji), natomiast zielone – dostępne tylko w obrębie bieżącego projektu.
Modyfikacja właściwości konfiguracji

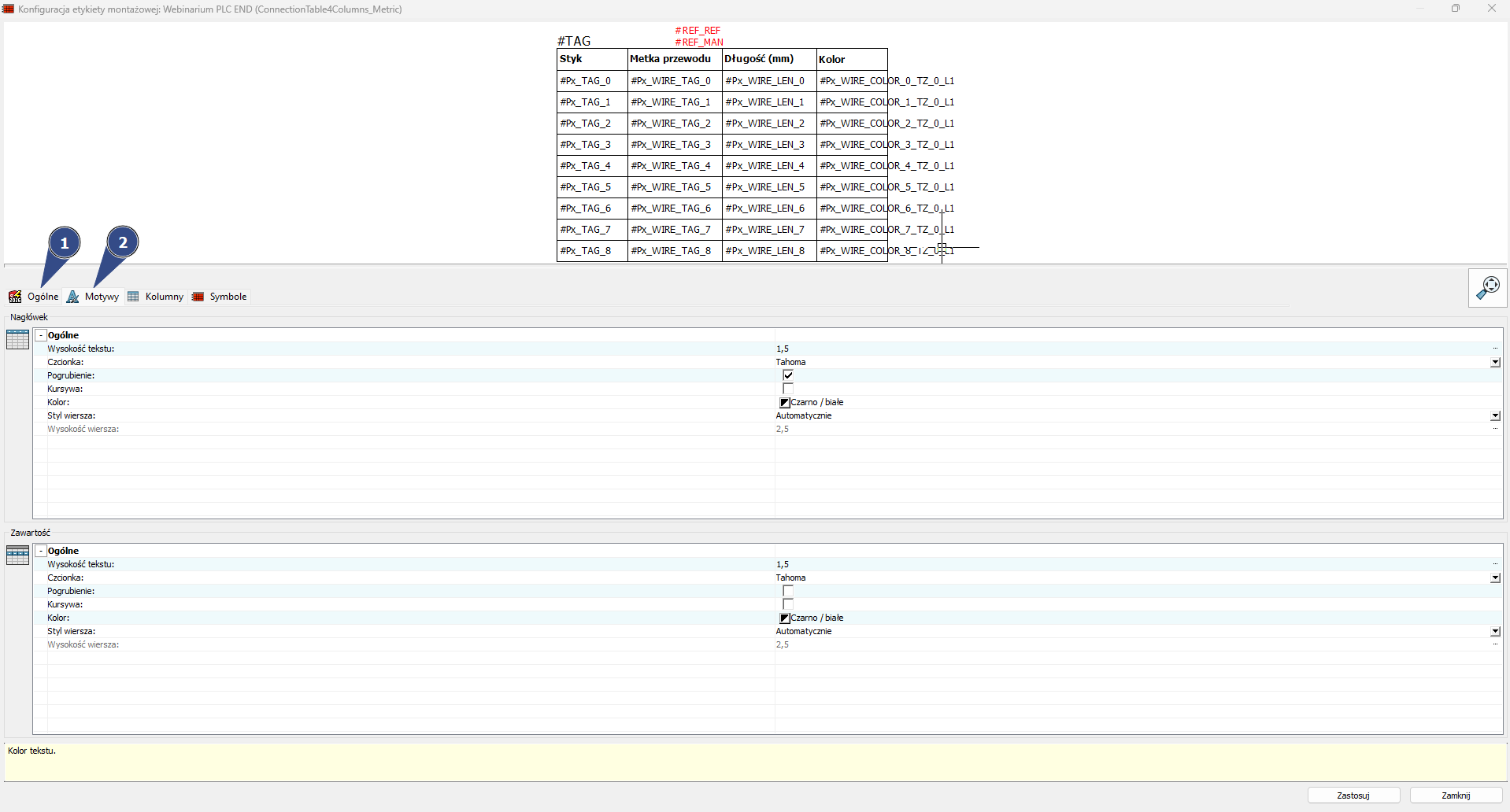

W zakładce Ogólne nadaj nazwę nowej konfiguracji. W zakładce Motyw możesz ustawić m.in. kolor oraz wielkość czcionki.
Usunięcie zbędnych kolumn

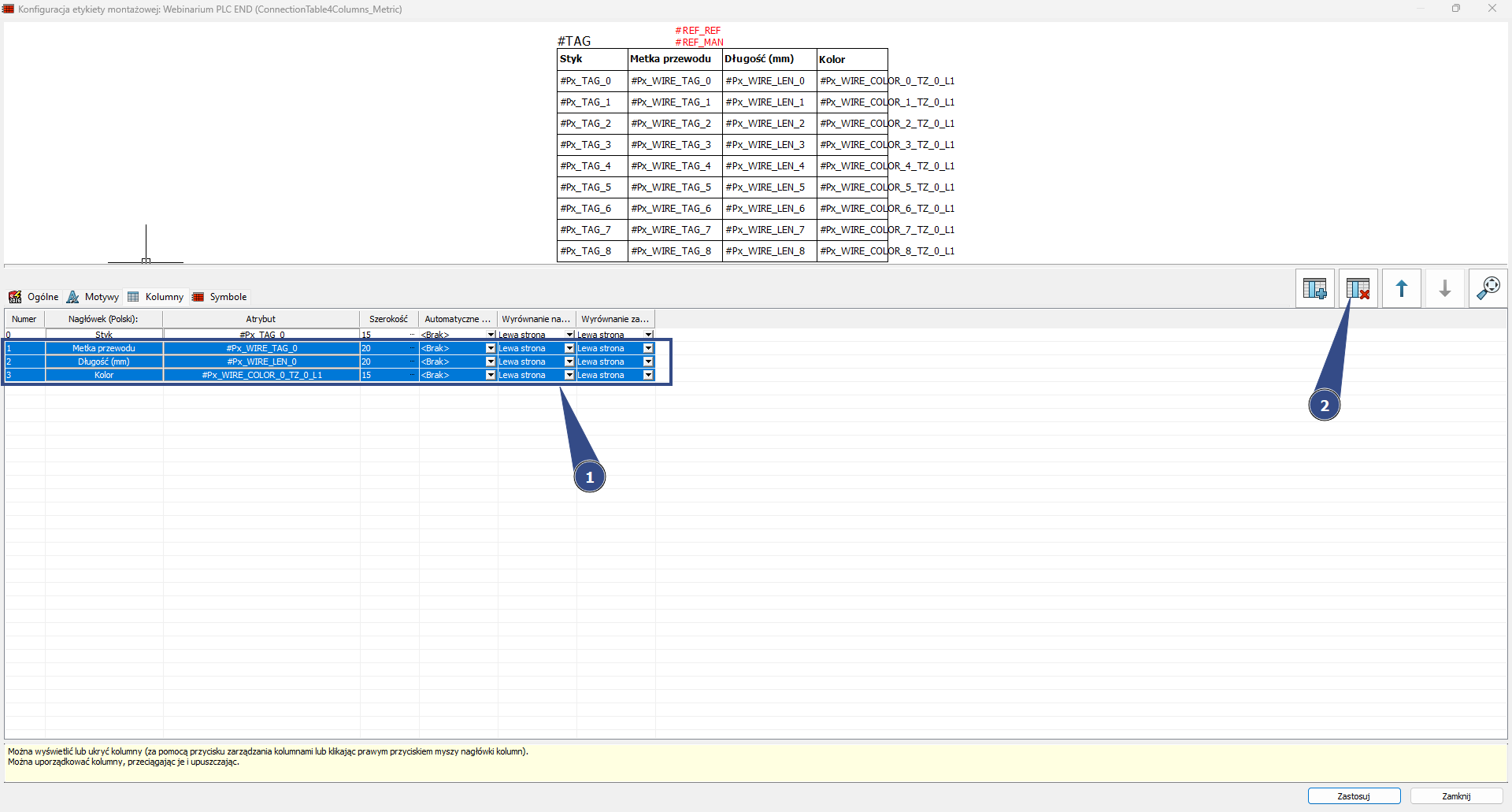

Zaznacz niepotrzebną kolumnę w tabeli i wybierz polecenie Usuń kolumnę.
5. Dodanie własnych kolumn

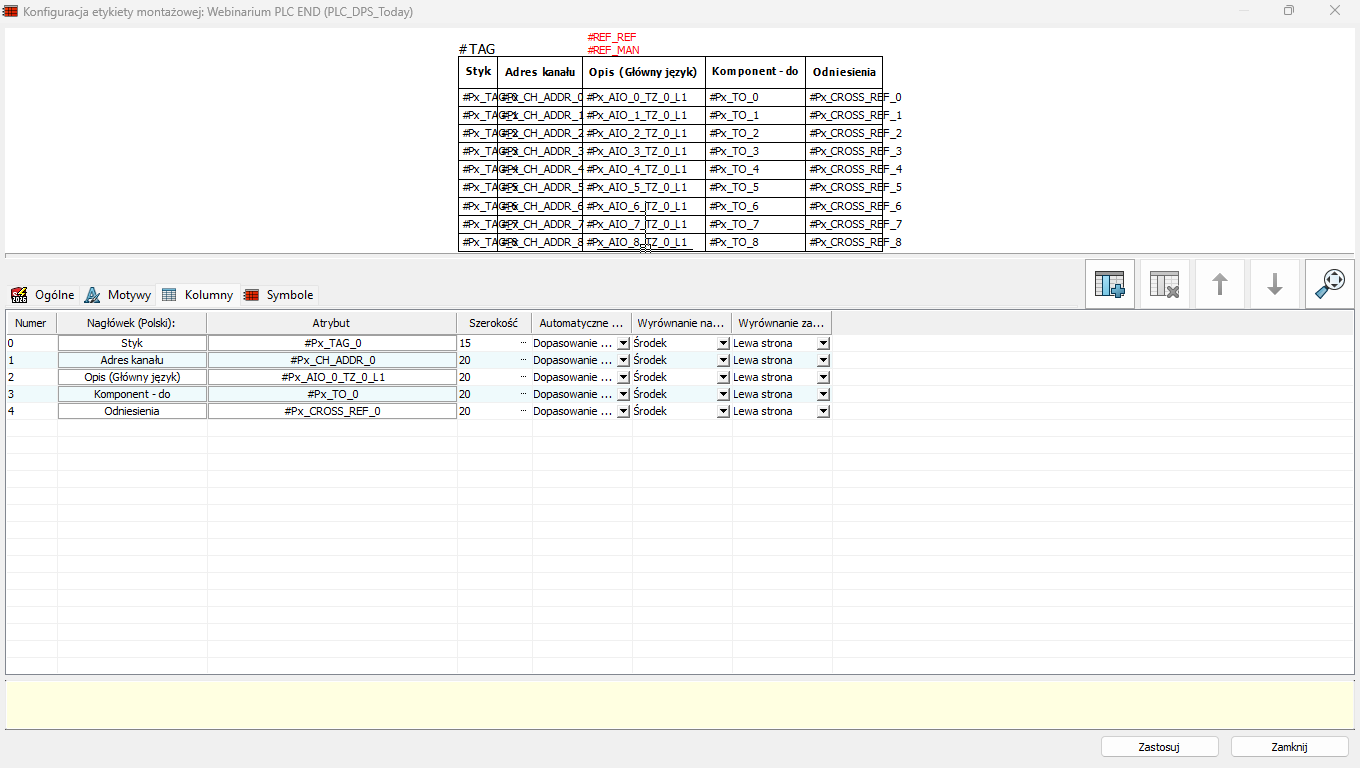

Wybierz opcję Dodaj kolumnę, a następnie wskaż interesujące pola, np.:
- adres kanału,
- zacisk (punkt przyłączeniowy),
- opis wejścia/wyjścia,
- Miejsce przeznaczenia – komponent „do”
- Odniesienie
Zastosowanie zmian i wstawienie etykiety na schemat

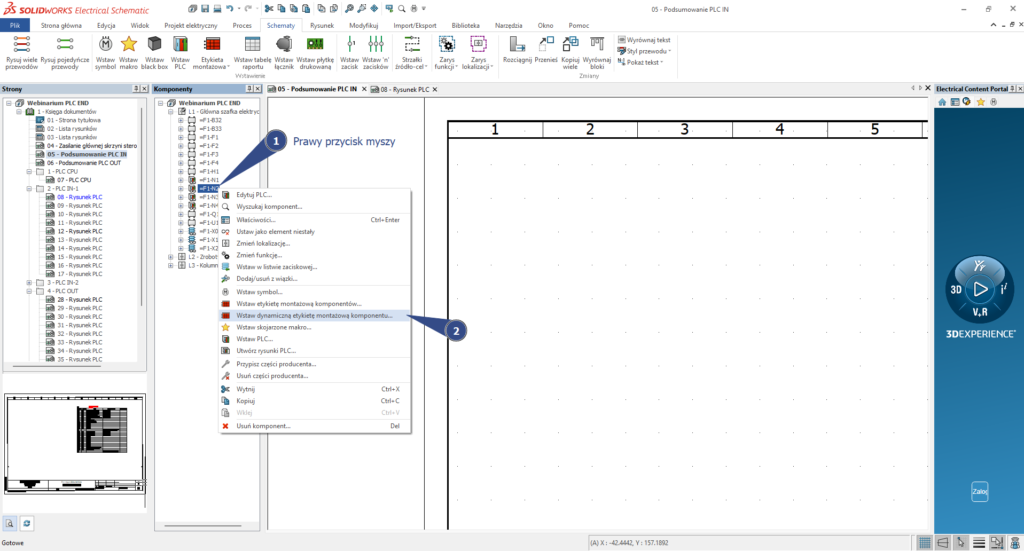

Kliknij PPM na sterowniku PLC, dla którego chcesz utworzyć etykietę, i wybierz Wstaw dynamiczną etykietę montażową komponentu.

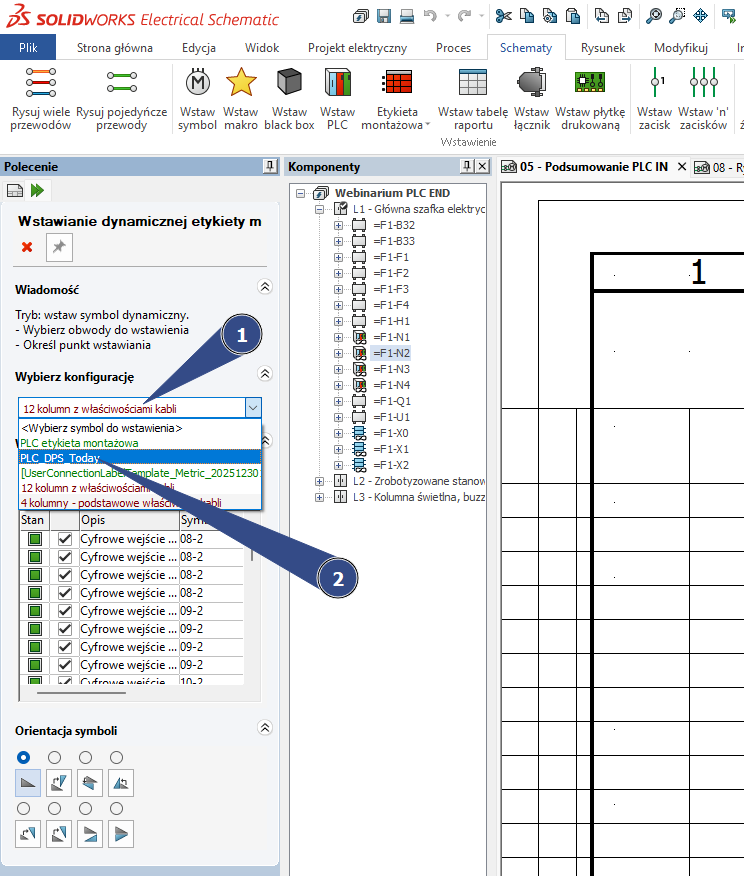

Następnie wskaż przygotowaną wcześniej konfigurację.

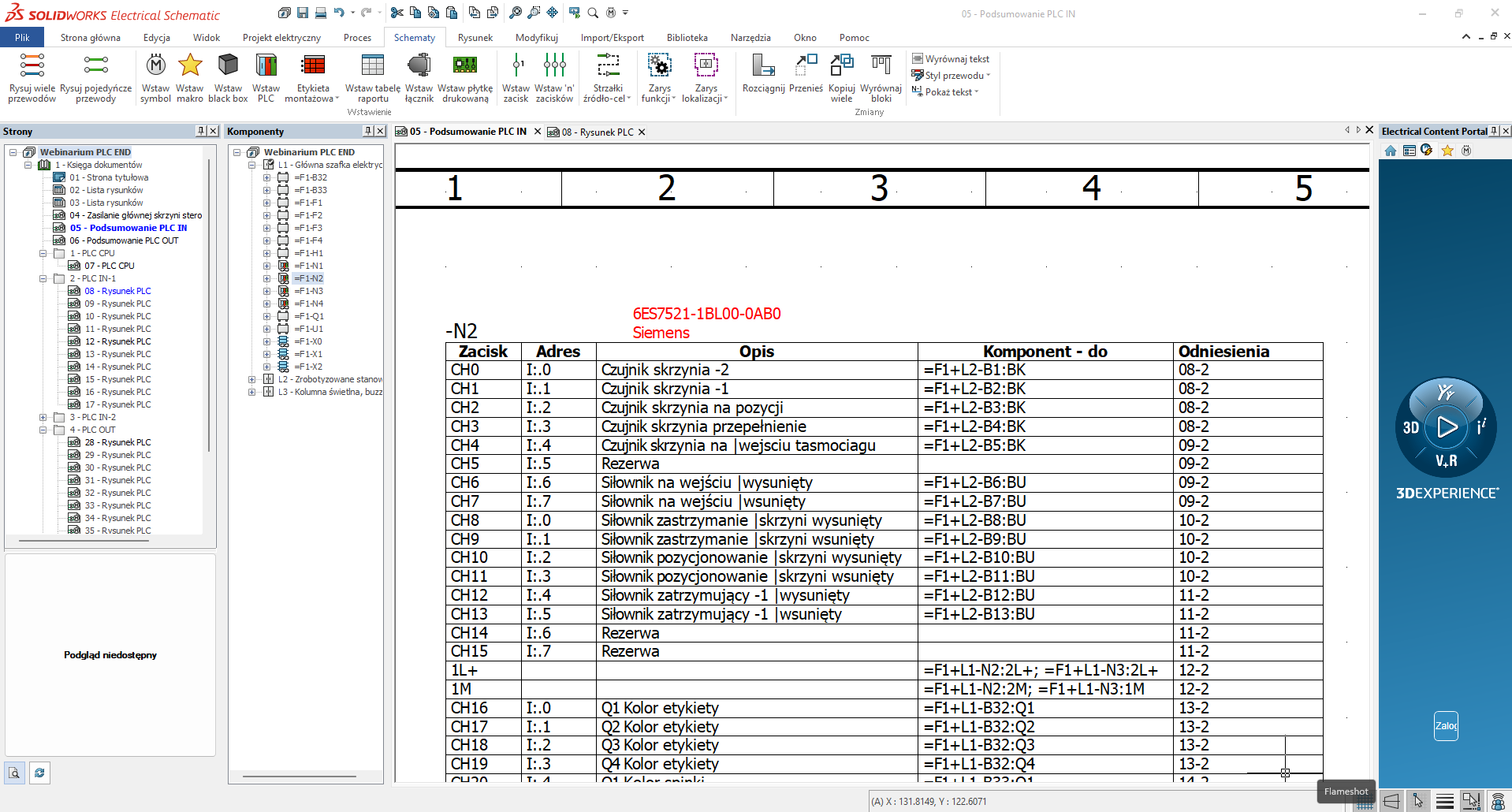

Po wstawieniu otrzymasz dynamiczną tabelę, która na bieżąco odzwierciedla połączenia sterownika PLC na schemacie.
