Wielu użytkowników SOLIDWORKS jest już przyzwyczajona do korzystania z podstawowych narzędzi szkicu (linie, prostokąt, okrąg, splajn, łuki…). Lecz są jednak przypadki, kiedy projekt musi być zależny od funkcji matematycznych ze względu na swoją geometrie. Przykładem może być krzywizna soczewki, trasa kolejki górskiej w wesołym miasteczku, tworzenie niestandardowej sprężyny. Aby stworzyć specjalne trasy geometrie, najlepszym podejściem jest zastosowanie narzędzia szkicu o nazwie „Krzywa oparta na równaniu”.
Pierwszą rzeczą, o której warto pamiętać przy użyciu tej komendy, jest to, że generuje ona splajn, a więc pewne ograniczenia zostaną zastosowane, o czym nieco później omówię. Ponadto, ponieważ SOLIDWORKS ocenia funkcje i równania liczbowo, polecenie nie będzie działać w przypadku liczb lub zakresów, które powodują niezdefiniowane wyjścia (np. 1 / X, gdzie X = 0).
Polecenie może być stosowane zarówno w przestrzeni 2D i 3D. Aby uzyskać dostęp do krzywych 3D, rozpocznij szkic 3D, a następnie wybierz „Krzywa oparta na równaniu” – w przeciwnym razie domyślnie program uruchomi ją w szkicu 2D.

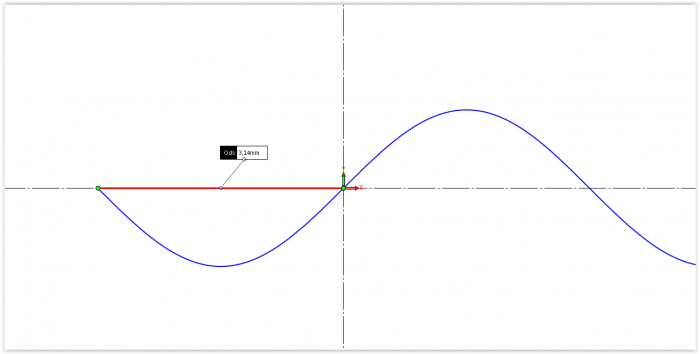

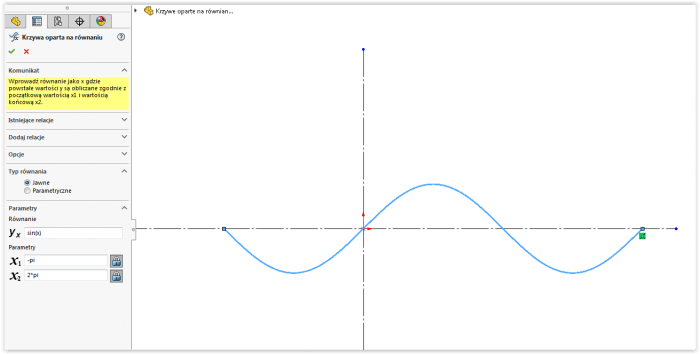

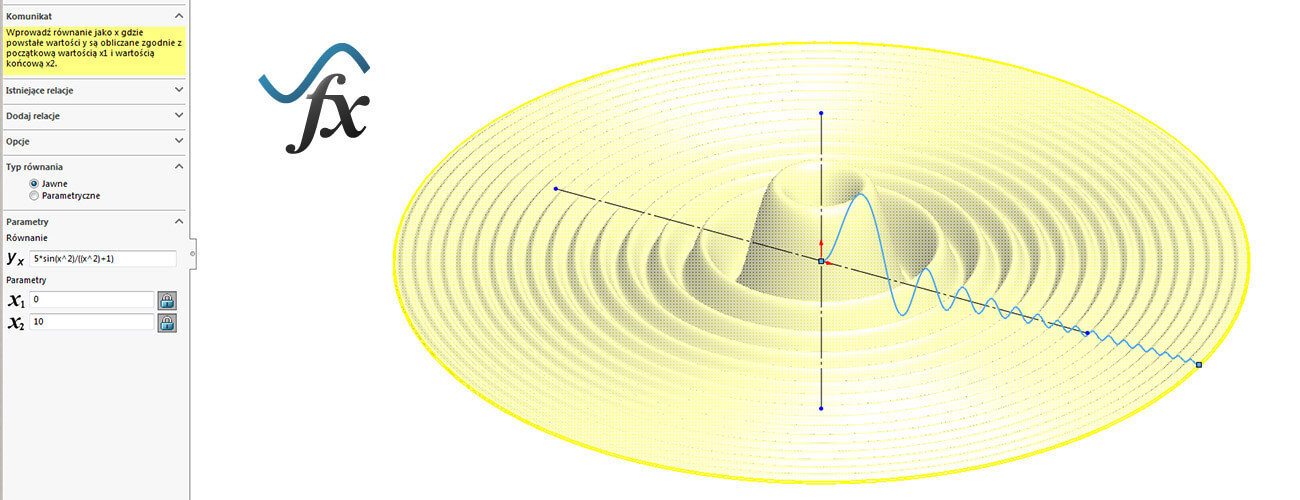

W tym przykładzie krzywej sinusoidalnej, pozostawiając Typ Równania na „Jawne„, możemy zobaczyć, że pole yx przyjmuje równanie w kategoriach „x”, podczas gdy x1 i x2 określają zakres wartości szacowanych dla „x” w równaniu. Krzywa jest generowana i odwoływana od początku (0,0). Zauważ, że oś X jest interpretowana jako długość – zamiast radianów lub stopni w tym przypadku.
Gdy generowana jest krzywa równa, można ją umieścić i zintegrować z projektem zgodnie z życzeniem.
Poniżej znajduje się lista dostępnych funkcji matematycznych w SOLIDWORKS Krzywa oparta na równaniu

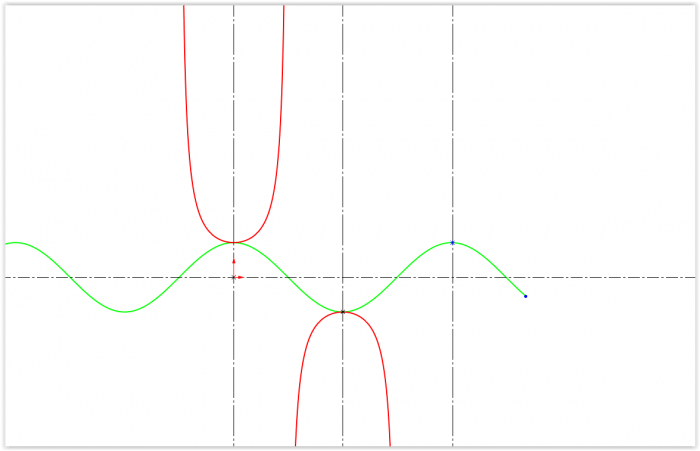

Uważaj przy określaniu zakresu wejść dla „x”, ponieważ niektóre funkcje są niezdefiniowane w niektórych regionach. Np. sec(x) (odwrotność cosinusa) która działa tylko w określonych przedziałach, takich jak -1,5 <x <1,5 lub 1,6 <x <4,6 itd.
Należy pamiętać, aby poprawnie umieszczać nawiasy, gdyż jest to kluczowe dla uzyskania prawidłowych wyników. Np. 1/6 + 4 ≠ 1 / (6 + 4). Pamiętaj także, że ujemne wykładniki muszą być zamknięte w nawiasach. Jeśli składnia się zgadza, równanie będzie podświetlone jako czerwony kolor.
Nie ma również poleceń dla funkcji hiperbolicznych (np. Cosh (x), sinh (x) itd.); Można je jednak zapisać w kategoriach ex takich jak: cosh (x) = (ex + e-x ) / 2.

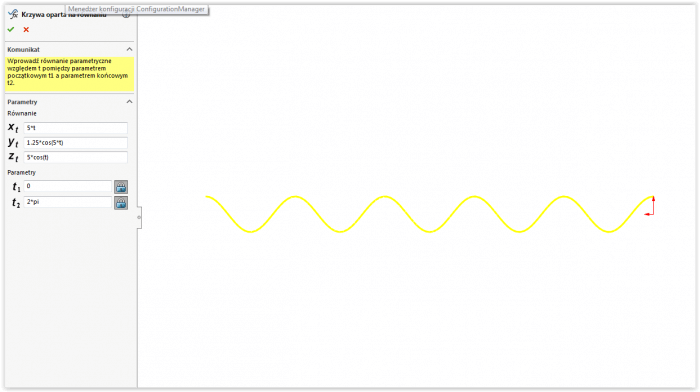

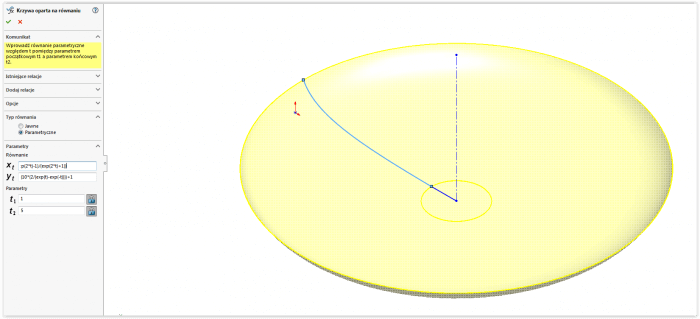

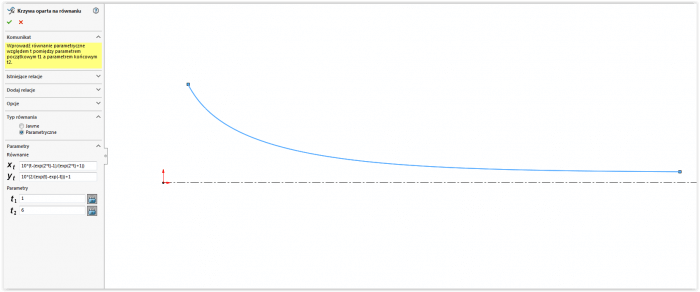

W przypadku szkiców 2D SOLIDWORKS umożliwia wprowadzanie parametrów równań parametrycznych – t1 i t2 reprezentują punkt początkowy i końcowy.

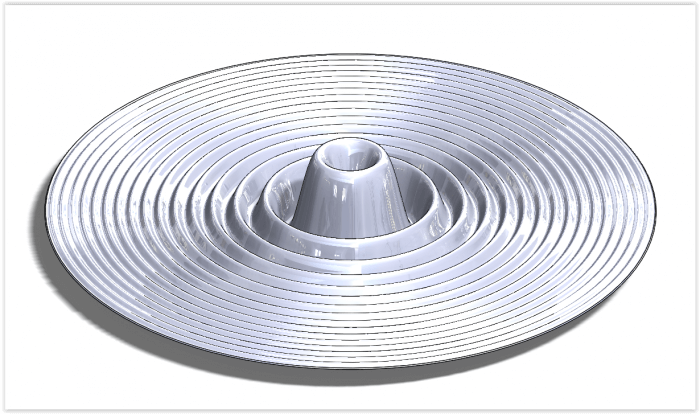

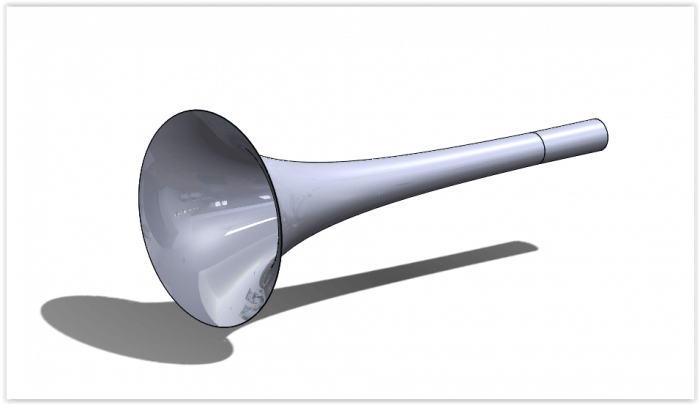

Krzywe parametryczne mogą być użyte do tworzenia różnych modelach. Np. począwszy od równania podstawowego dla trąbki, krzywa może być obrócona w model bryłowy parametrami, które łatwo modyfikować.

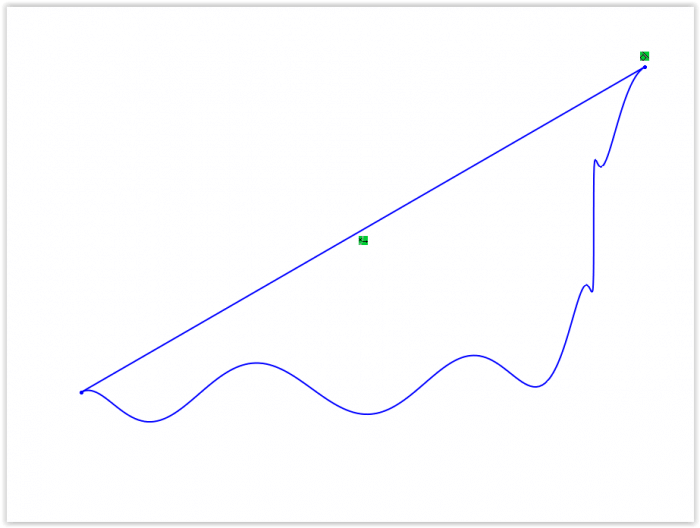

Krzywe oparta na równaniu 3D są również możliwe w SOLIDWORKS z dodatkiem współrzędnej „Z”.
Zastosowania równań matematycznych w projektowaniu są nieograniczone. Mam nadzieję, że niniejszy artykuł jest pomocny :) Jeśli masz pytania lub interesujący problem, który moglibyśmy opisać na blogu skorzystaj z zakładki Zaproponuj temat.

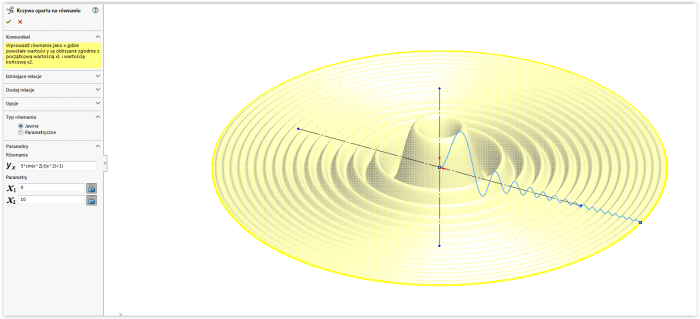

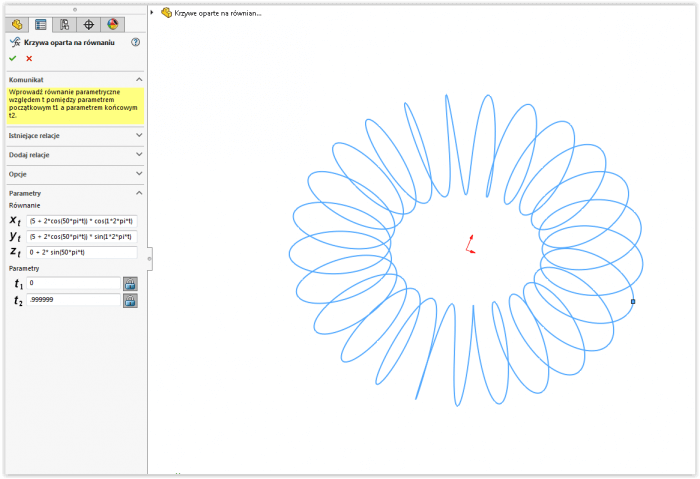

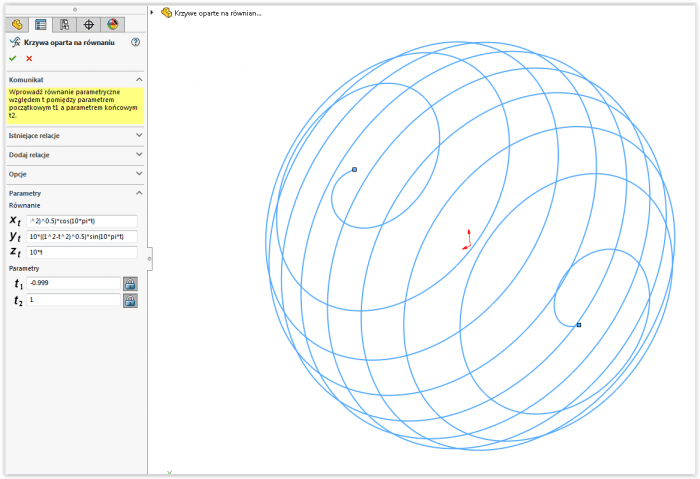

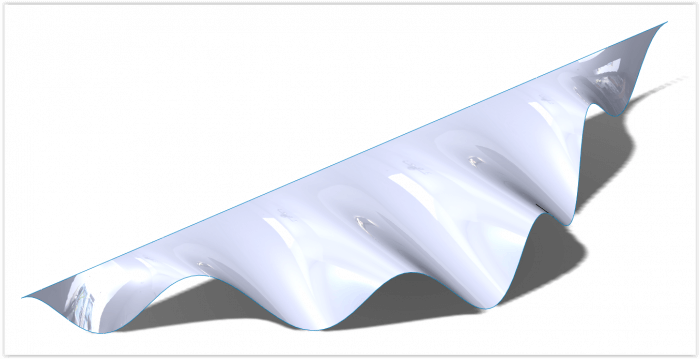

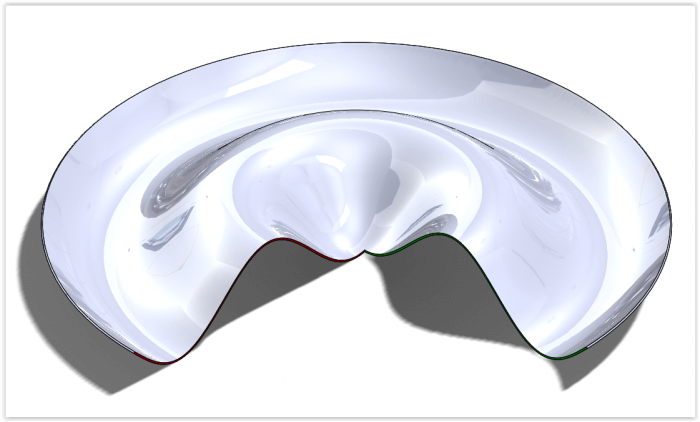

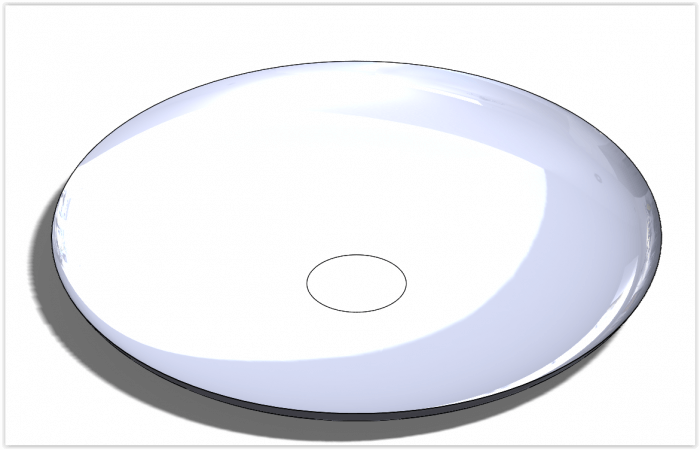

Poniżej masz kilka przykładów zastosowania takiej krzywej :)
