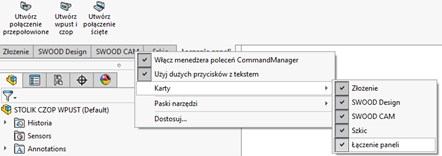

Artykułem tym rozpocznę serię przedstawiającą nowości SWOOD 2024. Omówię dwie nowe operacje w SWOOD Design pozwalające na tworzenie odpowiednich obróbek przycięć. Połączenie przepołowione oraz Wpust i czop należą do grupy trzech operacji nazwanej Łączenie paneli. Zostały one wydzielone w oddzielnej karcie operacji o tej nazwie. Aby dodać ją do paska CommandManager należy włączyć kartę:

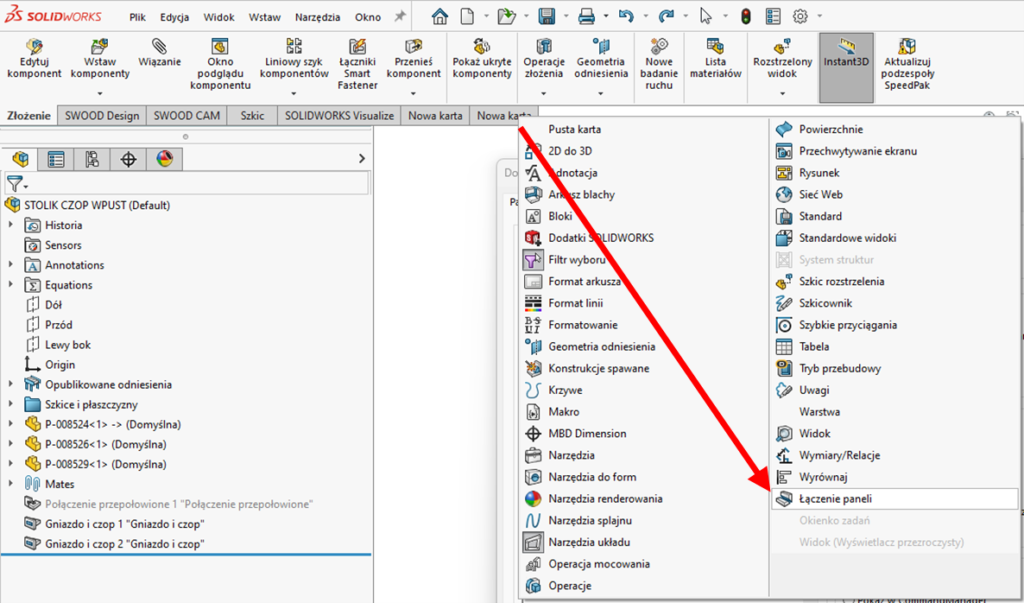

Jeśli karta nie jest dostępna na liście należy przejść do Dostosuj i dodać kartę:

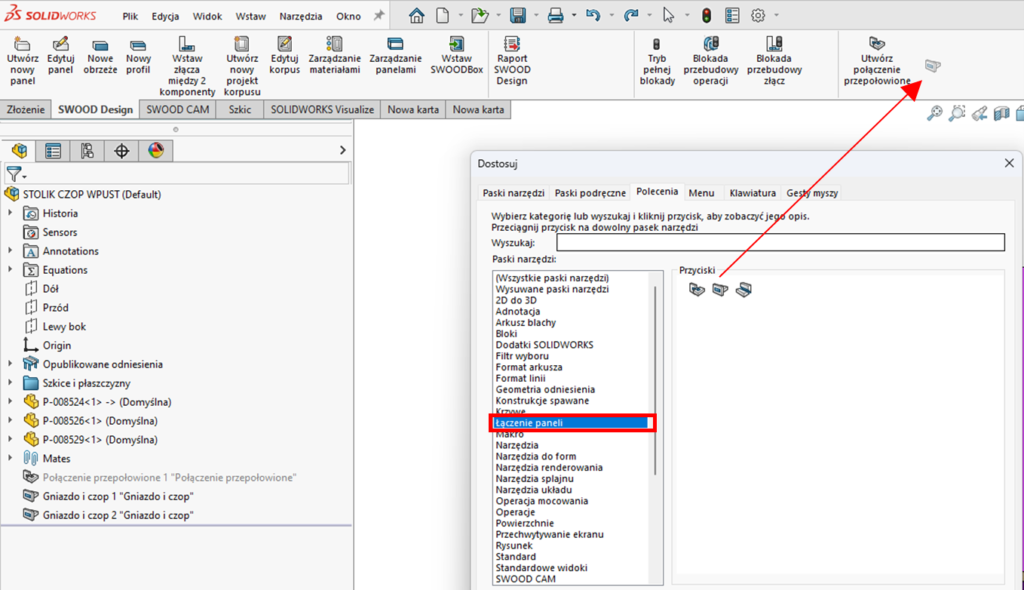

Można także dodać każdą z trzech operacji do karty SWOODDesign:
Połączenie przepołowione
Operacja daje możliwość stworzenia frezowania dwóch przenikających się elementów. Posługując się parametrami możemy zdecydować o rozmiarze wycięcia, stosunku długości frezowania jednej części do drugiej czy kierunku łączenia.
Po aktywowaniu operacji należy wskazać dwa odniesienia będące ścianami łączonych elementów. W przypadku niepoprawnego wybrania mamy możliwość odwrócenia odniesień.
Typ | Nazwa | Efekt | Podgląd |
---|---|---|---|
![]() |
Typ | „Klasyczne połączenie przepołowione” – zakończenie wycięcia jest półokrągłe o średnicy równej szerokości wycięcia
„Podcięte połaczenie przepołowione”– Połączenie wzbogacone o proste szczeliny na końcach wycięć. Pozwala ono na połączenie elementów tak aby były one ze sobą styczne. |
![]() ![]() |
![]() |
Odsunięcie | Określa luz między elementami | ![]() |
![]() |
Odwróć kierunek | Odwraca kierunek łączenia paneli | |
![]() |
Promień narzędzia | *Tylko dla „Podciętego połączenia przepołowionego” Określa promień zaokrąglenia podcięcia-szczeliny |
![]() |
![]() |
Lokalizacja | Pozycja przejścia łączenia jako procent całej długości łączenia | ![]() |
![]() |
Użyj obróbki 3-osiowej | Tworzy przycięcie, które może zostać zrealizowane na maszynie trzyosiowej | ![]() |
Wpust i czop
Operacja „Utwórz wpust i czop” służy do utworzenia podcięć dwóch elementów prostopadłych do siebie. Czop wycinany jest na końcu jednego z elementów i jest odwzorowaniem wpustu będącego prostą szczeliną. Operacja ta przycina elementy w taki sposób aby jeden pasował swoimi czopami w szczelinach drugiego.
Typ | Nazwa | Efekt | Podgląd |
---|---|---|---|
![]() |
Odsunięcie | Określa luz między dwoma elementami | ![]() |
![]() |
Odwróć kierunek | Odwraca kierunek łączenia paneli | |
![]() |
Promień narzędzia | Określa promień zaokrąglenia narożników wycięć | ![]() |
![]() |
Długość gniazda | Określa długość gniazda pomniejszoną o dwukrotną wartość odsunięcia | ![]() |
![]() |
Ilość | Ilość połączeń | ![]() |
![]() |
Lokalizacja | *Dostępne tylko dla ilości wynoszącej 1 Odsunięcie łączenia od krawędzi elementu | ![]() |
![]() |
Odsunięcie X | *Odsunięcie łączeń od krawędzi | ![]() |
![]() |
Użyj obiektu do obliczeń zamiast box-a | W przypadku odznaczonej opcji przycięcie dopasowane jest do ściany elementu.
W przypadku zaznaczonej opcji przycięcie bazuje na bryle elementu. |
![]() |
![]() |
Użyj obróbki 3-osiowej | Przycięcie które może zostać wykonane na maszynie 3-osiowej.
W przypadku zaznaczonej opcji przycięcie bazuje na bryle elementu. |
![]() |
![]() |
3-osiowy czop wewnątrz | *tylko w przypadku 3-osiowej obróbki Przycięcie które nie pozwala przekroczyć drugiej ściany panelu przez czop |
![]() |

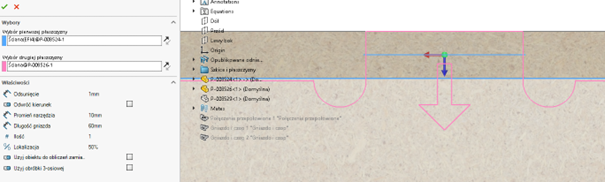

Podczas wskazywania ścian definiujących operację widzimy dwa kolory które pozwalają nam rozróżnić pierwszą ścianę (niebieską) oraz drugą (różową). Domyślnie, na różowej ścianie widoczna będzie strzałka określająca oś czopu, jeśli chcemy wykonać czop odwrotnie, wystarczy, że zaznaczymy parametr Odwróć kierunek. Warto natomiast pamiętać zasadę, że „druga część wchodzi w pierwszą”.
Poniżej przedstawiłem przykład wykorzystania tych dwóch operacji. Wykonanie tego typu podcięć ręcznie w SOLIDWORKS trwałoby znacznie dłużej.
