SWOOD: Szybka aktualizacja obróbek w każdym projekcie

Przygotowałeś bibliotekę mebli i SWOODBox-ów a okazuje się, że musisz zmienić pliki strategie obróbcze bądź postprocesor? Masz na to dwa szybkie rozwiązania!

SWOOD CAM Copy

Po pierwsze, dobrze znane rozwiązanie SWOOD CAM Copy. Czyli narzędzie, które pozwala na kopiowanie obróbek z szablonowego panelu, w którym mamy zdefiniowany postprocesor, pozycjonowanie oraz wszystkie obróbki.

Narzędzie SWOOD CAM Copy najszybciej uruchomisz z poziomu panelu DPS w zakładce Centrum SWOOD.

SWOOD - panel DPS Software

Aplikacja uruchomi się w nowym oknie, gdzie trzeba zdefiniować odpowiednie parametry. W pierwszej kolejności najlepiej wskazać panel, z którego będą kopiowane obróbki. W tym przypadku jest to 1.Panel z biblioteki paneli. Po wskazaniu panelu po lewej stronie dodane obróbki. W polu po prawej stronie wskazujemy pliki, do których ma być przekopiowana obróbka. Można wskazać pojedyncze części lub też folder z plikami. Program posiada automatyczny filtr części dlatego też zostaną wybrane tylko części SOLIDWORKS.

SWOOD - funkcja CAM Copy

W czasie kopiowania na dole okna pojawi się pasek postępu. Po przekopiowaniu obróbki w części zostaną zaktualizowane.

Przed:

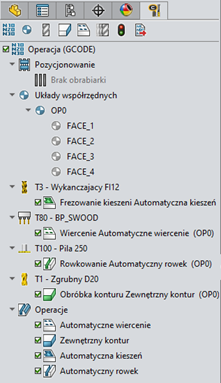

SWOOD - aktualizacja obróbek - przed


Po:

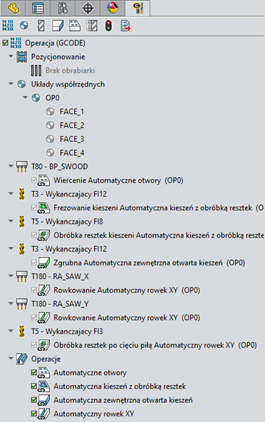

SWOOD - aktualizacja obróbek po

Ten sposób najlepiej wykorzystać w przypadku kopiowania obróbek do wielu paneli, w których nie ma żadnych obróbek czy też musisz zmienić całkowicie obróbki.

Połączone obróbki

Drugim sposobem na aktualizację obróbek jest wykorzystanie nowości z SWOOD 2022, która pozwala połączyć obróbki zdefiniowane w bibliotece i te, które są dodane do panelu. Przy takiej definicji, każda zmiana obróbki w bibliotece powoduje automatyczną aktualizację w każdym pliku.

Do tej pory po dodaniu obróbki do biblioteki nie było możliwości edycji strategii z poziomu biblioteki. Za każdym razem trzeba było zmieniać obróbkę w panelu, a następnie przeciągnąć ją ponownie do biblioteki.

W wersji 2022 edycja możliwa jest poprzez kliknięcie PPM na dowolne miejsce w bibliotece automatycznych obróbek i wybór edycja.

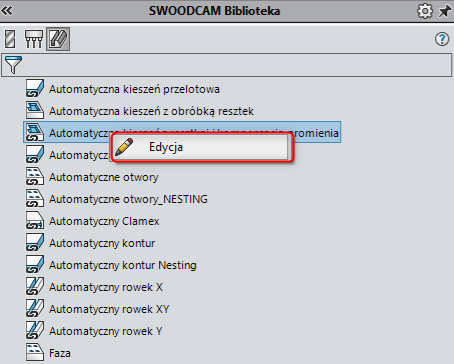

SWOOD CAM biblioteka - połączone obróbki

Po przejściu do edycji pojawi nam się okno definicji obróbki, w którym na początku musimy wybrać, którą obróbkę chcemy edytować, a następnie typ obróbki (Połączony, Regularny).

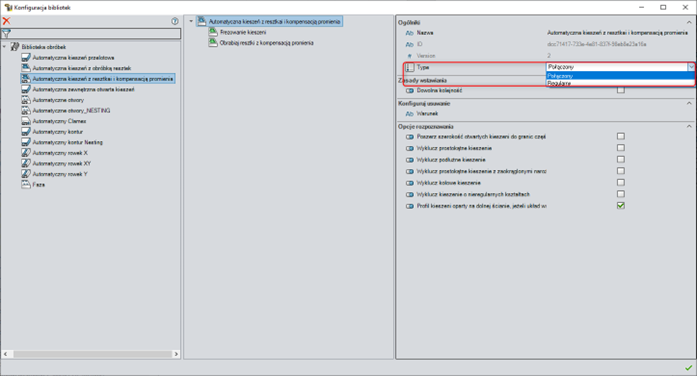

SWOOD - połączone obróbki - typ

Po zmianie opcji na Połączony możemy zmienić parametry obróbki, które do tej pory były definiowane bezpośrednio w części. Z tego poziomu możemy zmienić np. narzędzie, parametry wejścia, wyjścia narzędzia, rodzaj frezowania, głębokości przejść i wiele innych w zależności od obróbki.

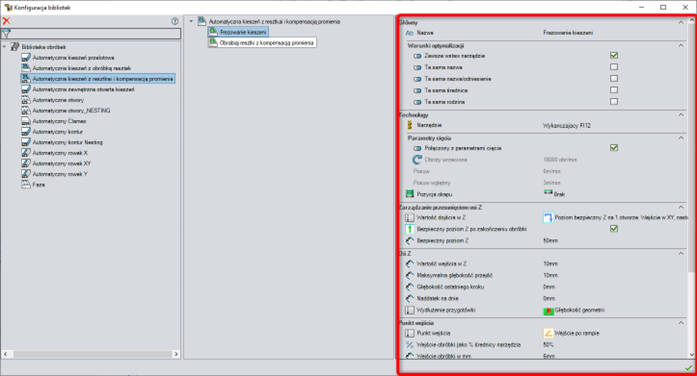

SWOOD - zmiana parametrów obróbki

Jeżeli tak ustawiona obróbka zostanie dodana do panelu w drzewie operacji każda z przeciągniętych obróbek będzie miała nową ikonę ze znakiem połączenia.

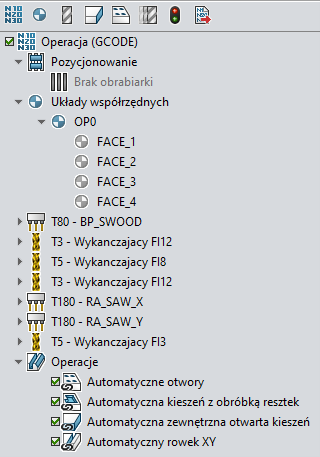

SWOOD - połączenie obróbki - drzewko operacji
