Złącza śrubowe SOLIDWORKS Simulation to świetny sposób na uproszczenie analiz w celu skrócenia czasu badania. Zamiast fizycznej geometrii śruby do siatki i interakcji z otaczającymi częściami, złącze śrubowe Simulation dodaje uproszczony element, który reprezentuje trzon śruby i sztywne lub rozłożone pręty do otaczających powierzchni. Mogą wystąpić sytuacje, w których w modelu może być wiele otworów wymagających śrub. Poniżej wyjaśniono różne metody tworzenia wielu złączy śrubowych w SOLIDWORKS Simulation.
Pojedyncze dodawanie śrub

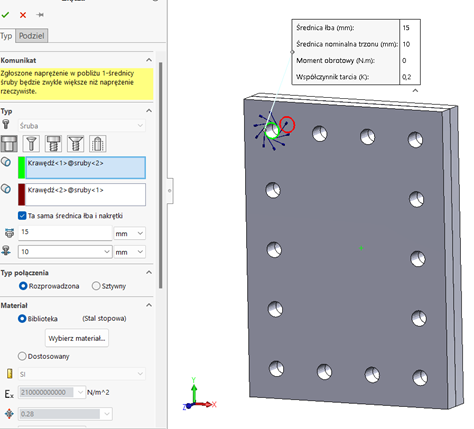

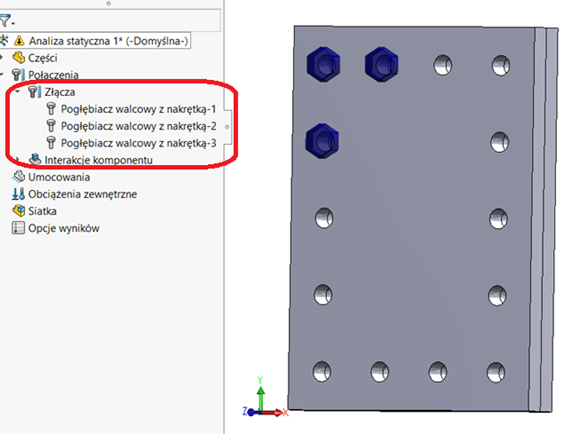

Gdy złącze śrubowe zostanie utworzone i zaakceptowane, pojedynczy element zostanie dodany do drzewa symulacji w kategorii Złącza. Następnie definiujemy kolejną śrubę. Dodawanie kolejnych złączy pojedynczo spowoduje utworzenie grupy elementów.
Grupowe dodawanie śrub

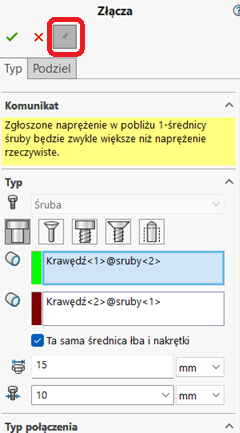

Aby przyspieszyć proces dodawania złączy śrubowych, można włączyć ikonę Zachowaj jako widoczne, w menedżerze właściwości. Dzięki temu, menedżer pozostanie otwarty z tymi samymi wartościami po kliknięciu Akceptuj, dzięki czemu można szybko dodać więcej złączy.

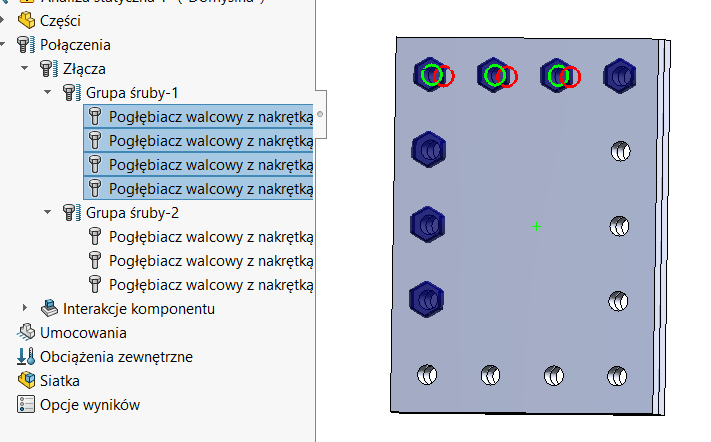

Spowoduje to utworzenie wszystkich złączy śrubowych w tej samej sesji, w ramach jednej grupy i domyślnie z takimi samymi ustawieniami.
Każdy kolejny rozmiar powoduje automatyczne utworzenie nowej grupy złącza.
Konwersja elementów Toolbox na złącza śrubowe
Jeśli używamy łączników Toolbox w swoich zespołach, można je automatycznie przekonwertować na złacza śrubowe w analizie.

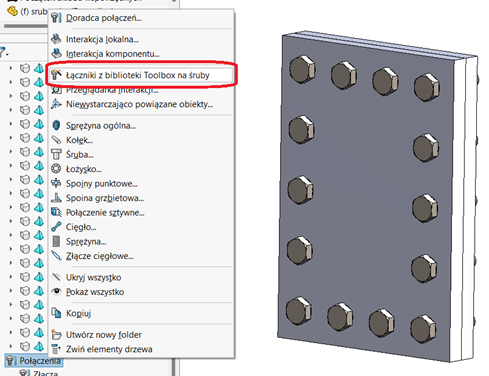

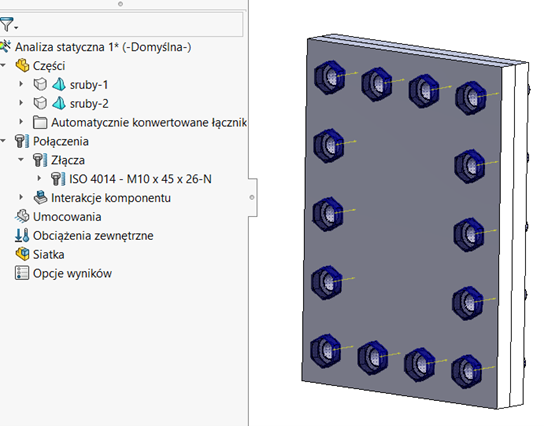

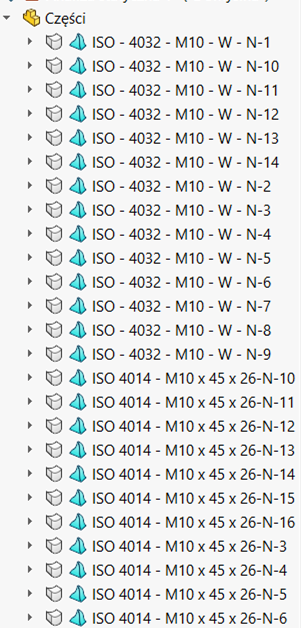

Klikamy w drzewie PKM folder Połączenia i wybieramy Łączniki z biblioteki Toolbox na śruby. Spowoduje to automatyczną konwersję elementów Toolbox na złacza śrubowe w Simulation, poprzez pobranie rozmiarów komponentów Toolbox.

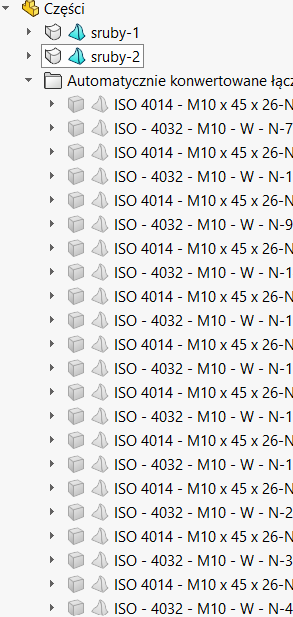

Po zamianie, komponenty Toolbox są automatycznie wykluczane z badania Simulation.
Seria otworów montażowych
Jeśli chcemy mieć możliwość automatycznego wypełnienia wszystkich innych otworów jednym złączem śrubowym, można użyć funkcji zespołu Seria otworów.

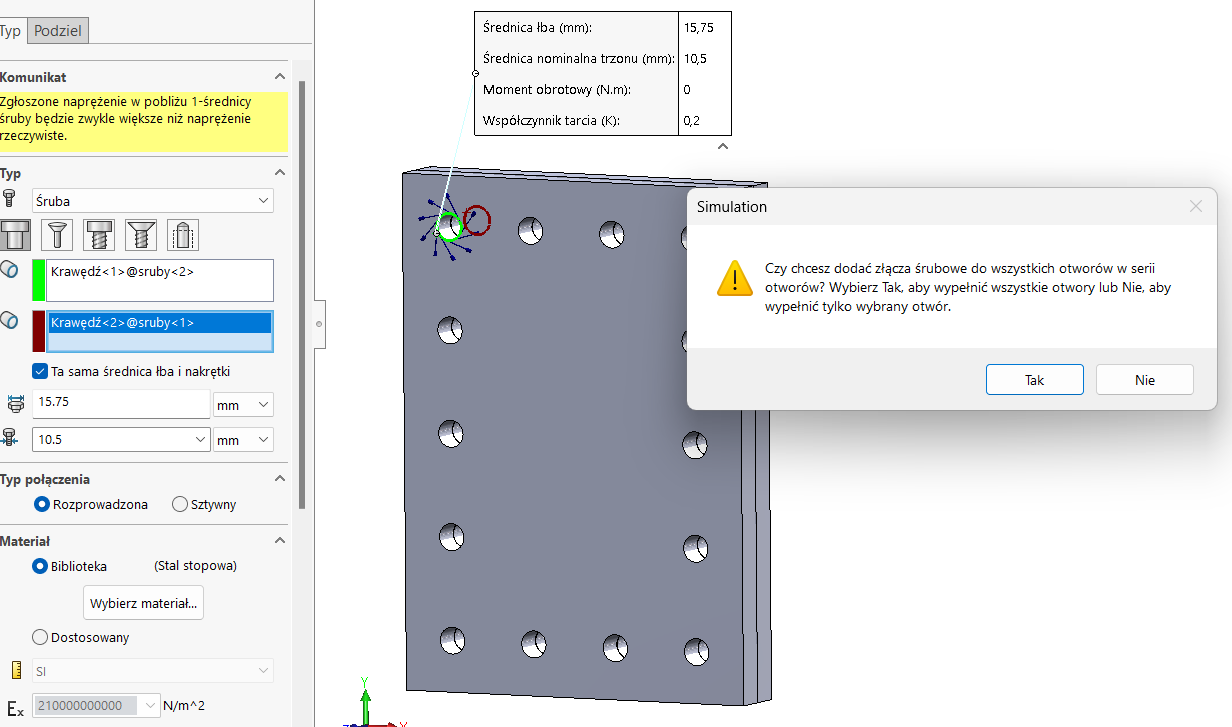

Zastosowanie złącza śrubowego do dowolnego wystąpienia Serii otworów spowoduje wyświetlenie monitu o wstawienie śrub na wszystkie otwory serii.

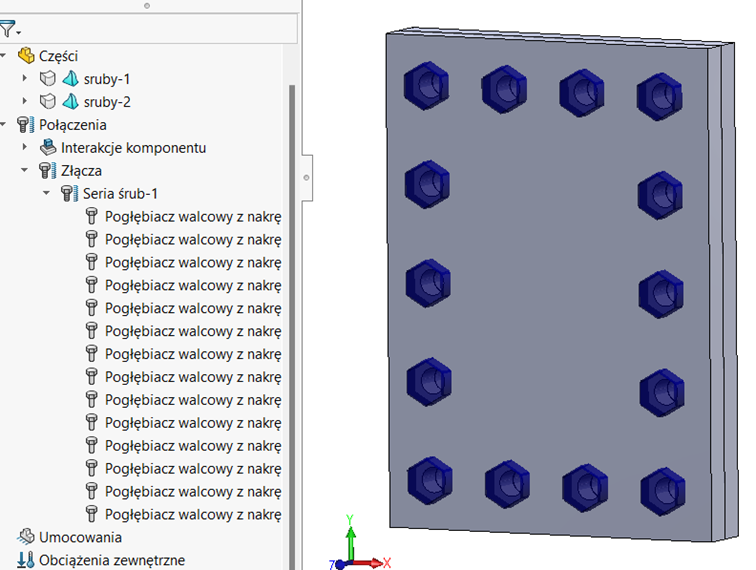

W efekcie zostaną utworzone i zgrupowane śruby.
W ten sposób tworzone i grupowane są połączenia śrubowe w analizę MES pakietu Simulation.
