SOLIDWORKS PDM w wersji 2016 ma w stosunku do poprzedniej wersji wiele usprawnień i nowości. Najważniejsze z nich to m.in. możliwość odczytywania i zapisywania dostosowanych właściwości plików PDF, obsługa odniesień w przypadku plików po przeniesieniu lub zmianie nazwy, możliwość zmiany nazwy pliku w drzewie operacji FeatureManager, możliwość sortowania zawartości kolumn w tabelach, synchronizowanie zmiennej poprawki z numerem poprawki.

Bardzo istotną zaletą oprogramowania SOLIDWORKS PDM w wersji 2016 jest też jego znacznie szybsze i efektywniejsze działanie w porównaniu do wersji 2015. Ma to szczególne znaczenie w przypadku pracy na dużej przechowalni. Poniżej dokładniej opiszę najistotniejsze nowości tego oprogramowania.

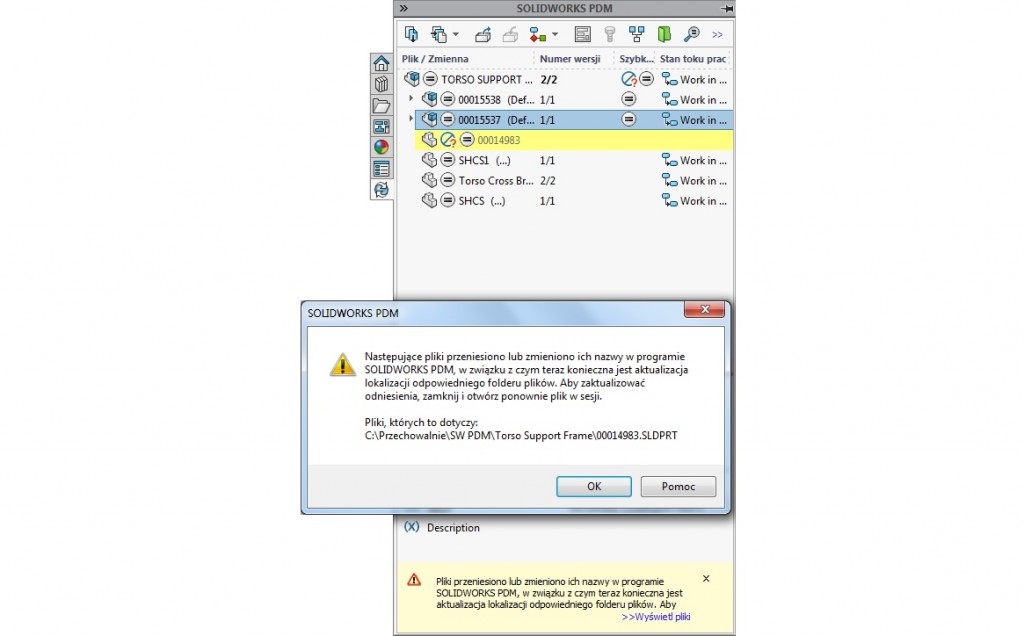

 Obsługa odniesień w przypadku plików po przeniesieniu lub zmianie nazwy

W przypadku, gdy w lokalnej pamięci podręcznej istnieją pliki zawierające odniesienia, dodatek SOLIDWORKS PDM umieszcza ikonę  i wyświetla ostrzeżenie  o przeniesieniu lub zmianie nazwy odniesień przez innego użytkownika. Taka informacja zapobiegnie utracie referencji.

Dotychczas w przypadku podjęcia próby otwarcia zapisanego w pamięci podręcznej pliku rodzica z odniesieniem do komponentu, który przeniósł lub którego nazwę zmienił inny użytkownik, oprogramowanie SOLIDWORKS otwierało plik z pamięci podręcznej bez ostrzeżenia.

SolidWorks PDM

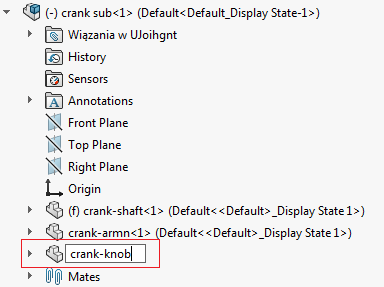

 Zmiana nazwy pliku w drzewie operacji FeatureManager oprogramowania SOLIDWORKS

Teraz nazwę pliku można zmienić w drzewie operacji FeatureManager oprogramowania SolidWorks. Próba zmiany nazwy elementu na nazwę nadaną już istniejącemu plikowi spowoduje wyświetlenie ostrzeżenia o powtarzającej się nazwie pliku. Ostrzeżenie to pojawia się tylko, jeżeli administrator włączy w narzędziu Administracja opcję „Nie zezwalaj na zduplikowane nazwy pliku w tej przechowalni plików”.

FeatureManager

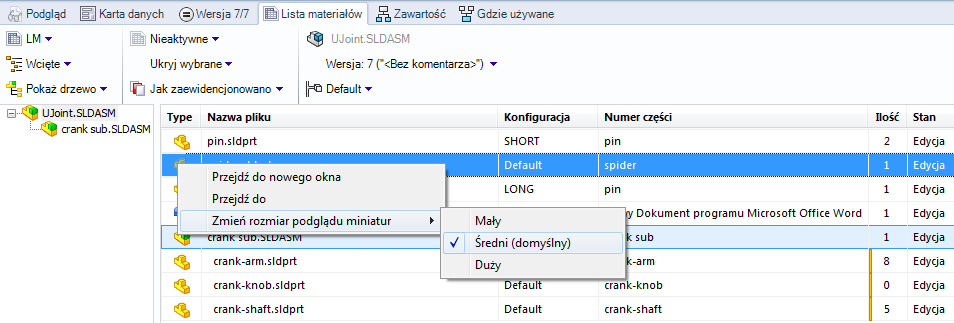

 Zmiana rozmiaru podglądu miniatur plików SOLIDWORKS w tabelach

Rozmiar podglądu miniatur plików SOLIDWORKS można zmienić przy użyciu opcji „Zmień rozmiar podglądu miniatur”. Jest możliwość wyboru wielkości: „Mały”, „Średni” lub „Duży”, a domyślnie wybrana jest opcja „Średni”. Po wybraniu rozmiaru w jednej tabeli program SOLIDWORKS PDM ustawia ten sam rozmiar w powiązanych tabelach i na kartach.

SolidWorks PDM

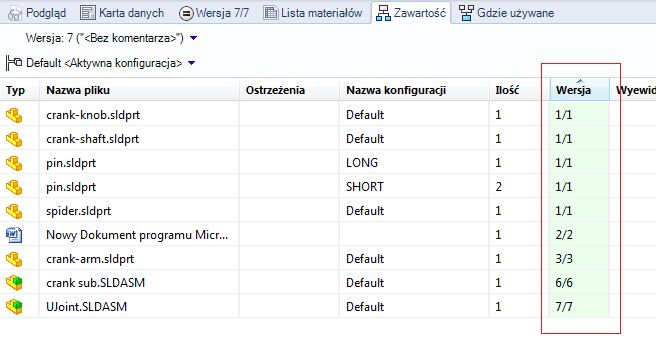

 Sortowanie zawartości kolumn w tabelach

W tabelach można sortować zawartość kolumn domyślnych i dostosowanych — w kolejności

rosnącej, malejącej lub domyślnej — klikając nagłówki kolumn. Funkcja sortowania zawartości kolumn jest przydatna podczas pracy z dużymi zestawami danych.

Funkcja ta jest dostępna we wszystkich oknach dialogowych i na wszystkich kartach. Kolumna, której zawartość została posortowana w kolejności rosnącej lub malejącej, jest zaznaczana na zielono i opatrywana strzałką.

zawartości kolumn

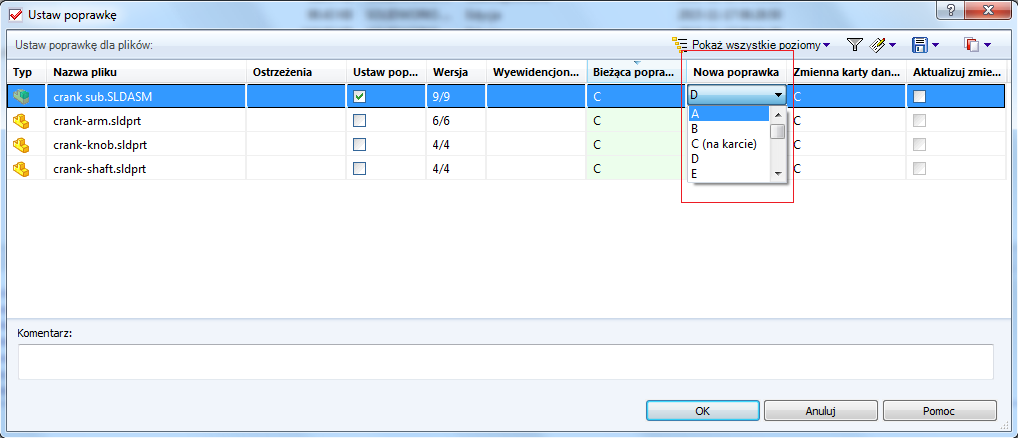

 Synchronizowanie zmiennej poprawki z numerem poprawki

Administratorzy mogą mapować zmienną poprawki w celu zapewnienia jej synchronizacji z numerem poprawki. Dotychczas aby ustawić numer poprawki, trzeba było wykonać inkrementację poprawek. Obecnie przy użyciu opcji „Ustaw poprawkę” można synchronizować numer poprawki z wartością zapisaną w zmiennej karty w odniesieniu do wszystkich plików.

Ustaw poprawkę

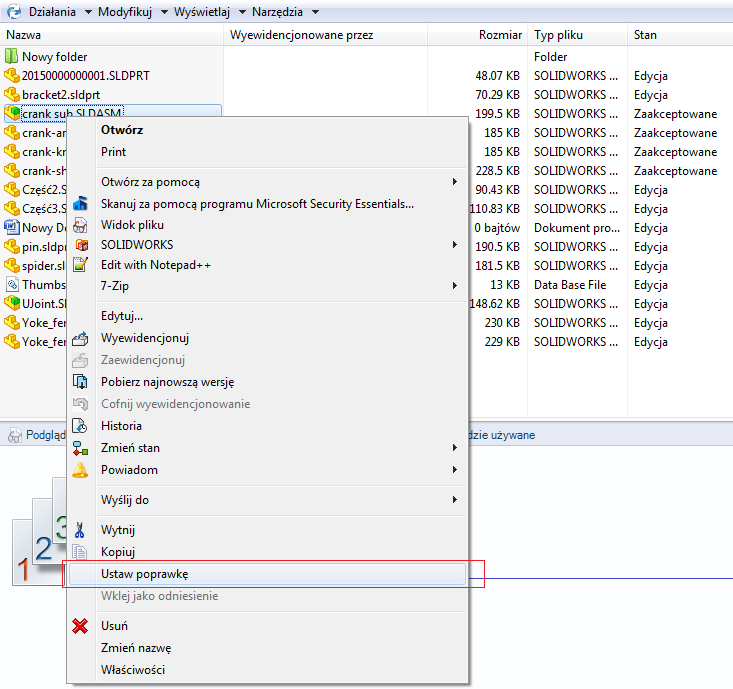

Okno dialogowe „Inkrementuj poprawkę”, dostępne w eksploratorze plików, otrzymało nazwę „Ustaw poprawkę” i zostało przeprojektowane w celu zapewnienia większej funkcjonalności.

7

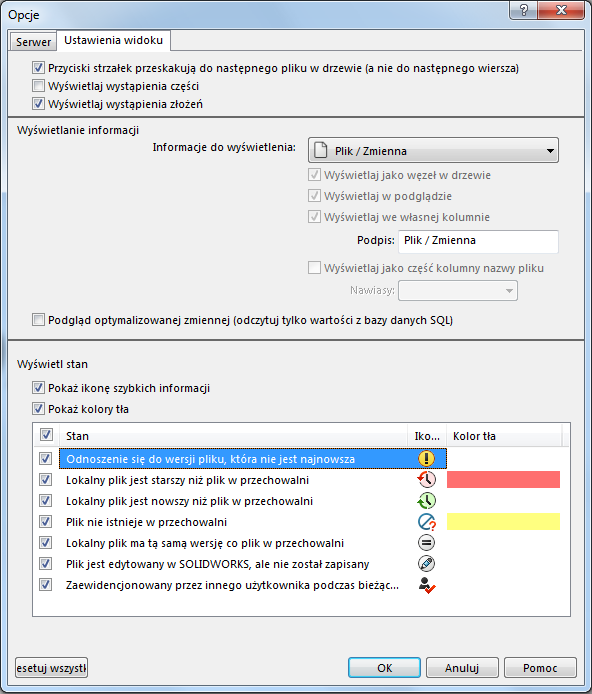

 Zarządzanie ikonkami powiadamiającymi

Nowy dodatek EPDM w SOLIDWORKS posiada dodatkowe ustawienia związane z jego interfejsem. Można wyłączyć wyświetlanie wybranych ikon informujących użytkownika o stanie pliku, na przykład ikonę ołówka, która informuje o tym, że plik był edytowany w SolidWorks, ale nie został jeszcze zapisany.

Zarządzanie ikonkami

 SOLIDWORKS PDM Standard

System SOLIDWORKS Enterprise PDM zmienia teraz nazwę na SOLIDWORKS PDM Professional.

Razem z programem SOLIDWORKS w wersji Professional i Premium jest dostępny SOLIDWORKS PDM Standard.

SOLIDWORKS PDM Standard to wersja oprogramowania przeznaczona dla małych grup roboczych. Wśród głównych ograniczeń tej wersji można wymienić m.in. organicznie do jednego workflow, brak możliwości nadawania nazwy plików z numeru seryjnego, brak dostępu do API, brak dodatków do programów Inventor, SolidEdge, Pro/E, AutoCad, MS Office.



Podsumowanie

Nowa wersja systemu SOLIDWORKS PDM ma wiele ulepszeń i nowych możliwości, które jeszcze bardziej usprawnią pracę grupową inżynierów.
