Dlaczego warto regularnie odnawiać szablony SOLIDWORKS?

Jeśli od lat korzystasz z tych samych szablonów w SOLIDWORKS, możesz nie zdawać sobie sprawy, że mogą one powodować problemy w nowych wersjach programu. W tym artykule pokażemy, dlaczego warto je odświeżyć i jak zrobić to krok po kroku.

Jak sprawdzić, czy Twój szablon jest przestarzały?

Otwórz plik szablonu (część, złożenie lub rysunek).

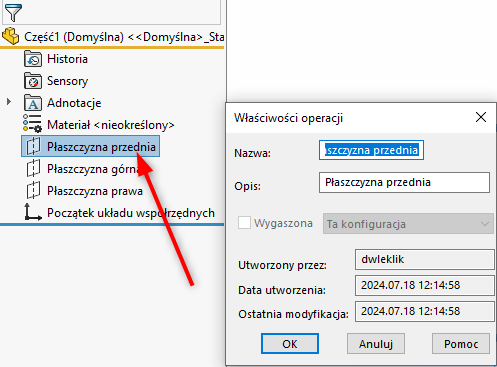

Kliknij prawym przyciskiem myszy na Płaszczyzna przednia i wybierz Właściwości.
Sprawdź datę utworzenia pliku. Jeśli szablon pochodzi sprzed 2016 roku – to znak, że czas na aktualizację.

Dlaczego warto aktualizować szablony?

W wersji SOLIDWORKS 2016 zmieniono strukturę danych plików. Korzystanie ze starych szablonów może prowadzić do:

problemów z rozwijaniem blach,
błędów w konstrukcjach spawanych i listach cięć,
niewłaściwego działania właściwości plików,
problemów z wyświetlaniem rysunków.

Jak przygotować się do odnowienia szablonów?

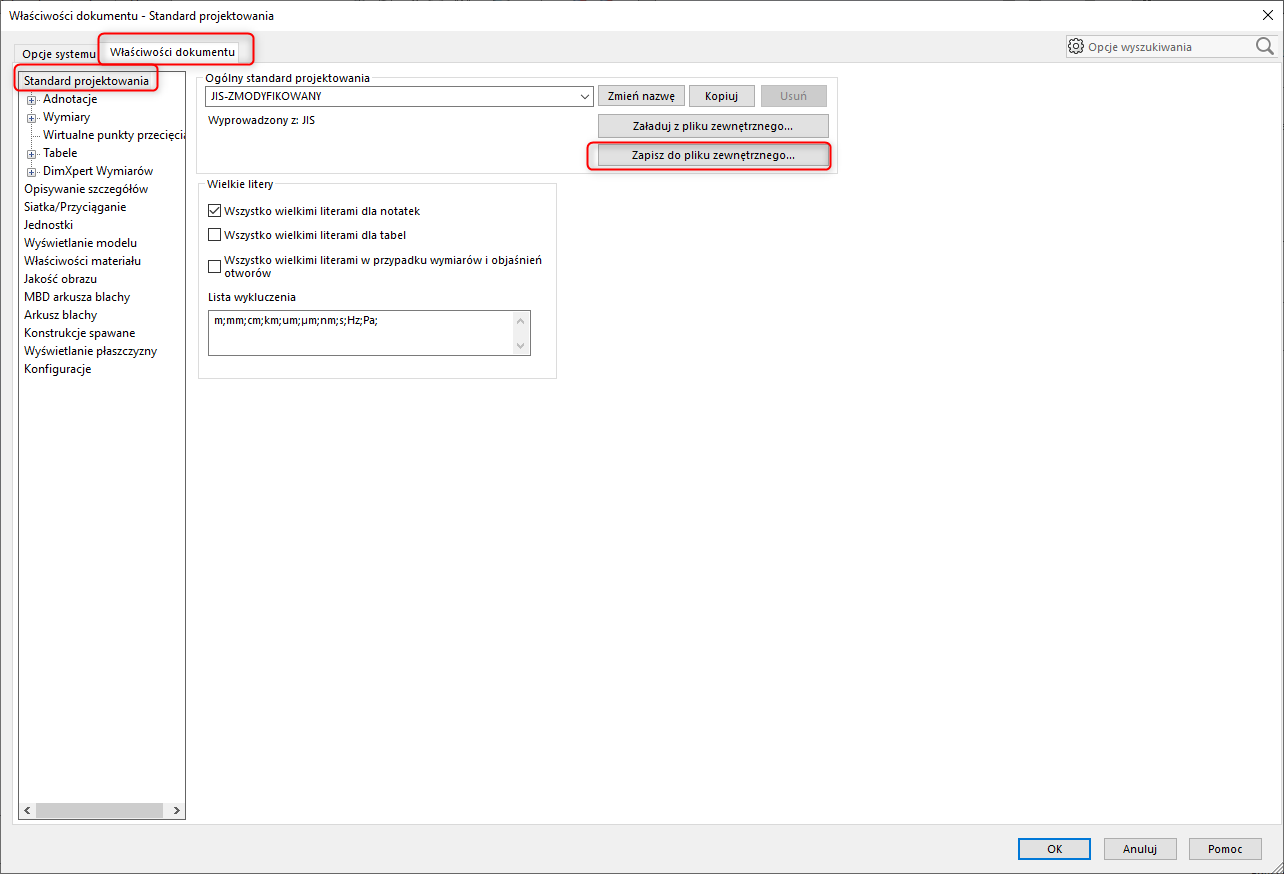

1. Zapisz swoją normę projektową

Jeśli zmieniałeś style linii, czcionki czy ustawienia wymiarowania – zapisz swoją normę jako osobny plik. Dzięki temu łatwo załadujesz ją do nowych szablonów.

2. Wykonaj zrzuty ekranu

Nie wszystkie ustawienia zapisują się w normie projektowej. Warto sfotografować:

ustawienia dokumentu,
właściwości pliku,
układ warstw i widoczności.

Jak odnowić szablony w SOLIDWORKS? Krok po kroku:

Otwórz oryginalny szablon SOLIDWORKS (np. Part.prtdot, Assembly.asmdot, Drawing.drwdot).
Dostosuj ustawienia dokumentu zgodnie ze zrzutami ekranu.
Załaduj swoją normę projektową.
Dodaj właściwości pliku, symbole, ustawienia widoczności itp.
Zapisz nowy szablon w odpowiedniej lokalizacji.

Gdzie zapisać nowe szablony?

Przejdź do: Narzędzia ⇒ Opcje ⇒ Lokalizacje plików ⇒ Szablony dokumentów
i wskaż ścieżkę, gdzie mają znajdować się nowe pliki szablonów.
