Do czego służy narzędzie SOLIDWORKS Simulation Cleaning Utility?

SOLIDWORKS Simulation Cleaning Utility - dpstoday - dps software

Do czego służy narzędzie SOLIDWORKS Simulation Cleaning Utility?

Jednym z mniej znanych narzędzi instalowanych wraz z oprogramowaniem SOLIDWORKS jest narzędzie SOLIDWORKS Simulation Cleaning Utility. Narzędzie to można użyć do trwałego usunięcia danych symulacji, w tym informacji o konfiguracji symulacji i wynikach, z dowolnego pliku części lub złożenia SOLIDWORKS.

W jakich sytuacjach narzędzie to może być przydatne?

Wyobraźmy sobie sytuację, że musimy udostępnić pliki innej osobie, która nie potrzebuje danych symulacji. Możemy wówczas wykonać kopię zapasową pliku i użyć tego narzędzia, aby szybko usunąć z niej wszystkie dane symulacji. Tak wyczyszczony plik wysyłamy do odbiorcy.

Kolejna sytuacja to taka, w której SOLIDWORKS ulega awarii podczas włączania dodatku do symulacji. Jedną z przyczyn może być uszkodzenie danych symulacji. Korzystając z narzędzia Cleaning Utility, możemy wykonać szybki test i sprawdzić, czy problem jest spowodowany danymi symulacji, czy też jest inna przyczyna.

PAMIĘTAJ! Przed użyciem tego narzędzia utwórz kopię zapasową pliku. Aby rozpocząć pracę, plik nie może być otwarty w SOLIDWORKS.

Prześledźmy przykład pliku, który zawiera 2 badania.

SOLIDWORKS Simulation Cleaning Utility - dpstoday - dps software

W związku z tym, na dysku powinny znajdować się 2 foldery z wynikami badań.

SOLIDWORKS Simulation Cleaning Utility - dpstoday - dps software

Domyślną lokalizacją dla narzędzia Simulation Cleaning Utility jest: C: \Program Files\SOLIDWORKS Corp\SOLIDWORKS\Simulation\Utilities.

Następnie uruchamiamy Simulation Clean Utility.

SOLIDWORKS Simulation Cleaning Utility - dpstoday - dps software

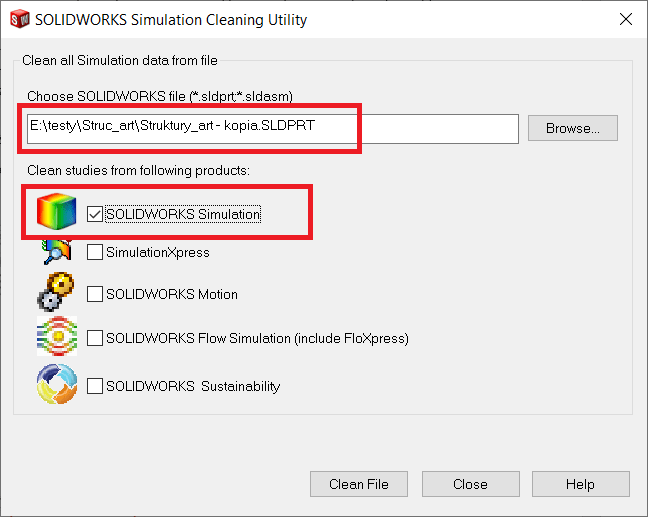

Teraz wybieramy plik do czyszczenia, typ danych do usunięcia. W naszym przypadku będą to dane tylko SIMULATION.

SOLIDWORKS Simulation Cleaning Utility - dpstoday - dps software

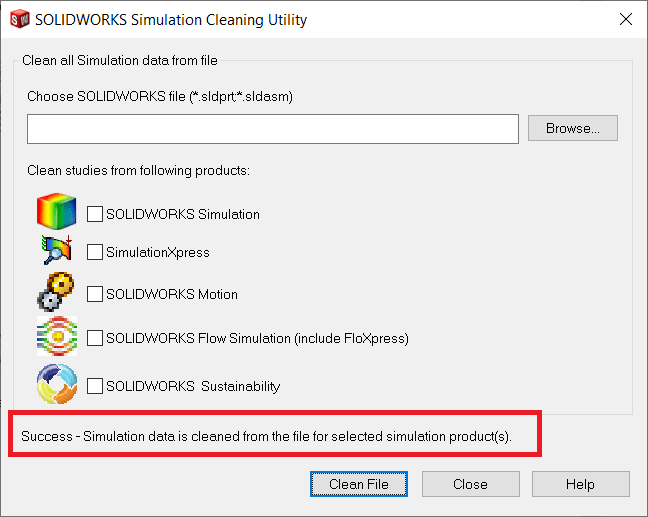

Po wybraniu Clean File otrzymamy informację o usunięciu danych.

SOLIDWORKS Simulation Cleaning Utility - dpstoday - dps software

Gotowy model ma usunięte badania i jest gotowy do wysyłki.

SOLIDWORKS Simulation Cleaning Utility - dpstoday - dps software
