Dokonaj dobrego wyboru – Zaawansowane narzędzie wyboru i wybór zaawansowany

Wstęp

Pracując w SOLIDWORKS musimy dokonywać wielu wyborów, czasem potrzebujemy, aby zaznaczyć krawędzie do zaokrąglenia lub znaleźć wszystkie operacje wycięcia, a w złożeniu pokazać ukryte części. Można zrobić to ręcznie, wybierając poszczególne elementy, lub ułatwić sobie pracę i użyć Zaawansowanego narzędzia wyboru i wyboru zaawansowanego.

zaawansowane narzedzie wyboru

Część

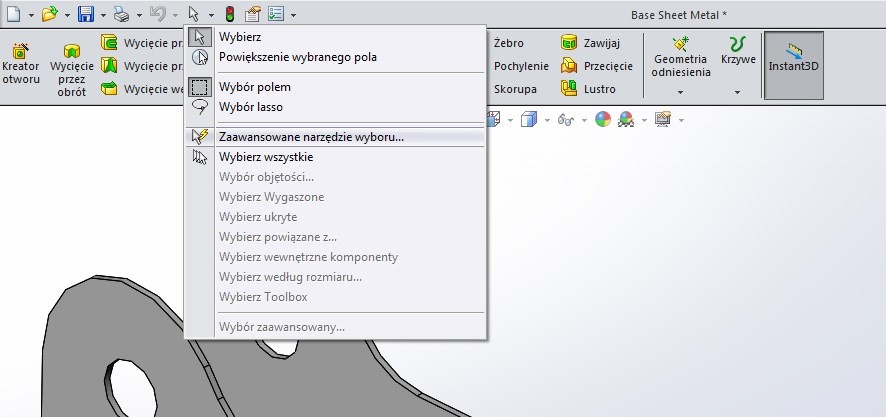

Przy edycji części, narzędzie zaawansowanego wyboru znajdziemy na górnym pasku narzędzi, rozwijając wstążkę przy ikonce strzałki. Uruchamiając je, w okienku zadań pokazuje się menu edycji filtrów i parametrów.

Możemy wyszukiwać:

  • Wypukłość krawędzi,
  • Kąt krawędzi,
  • Kolor ściany,
  • Kolor operacji,
  • Typ operacji,
  • Nazwa operacji,
  • Typ powierzchni.

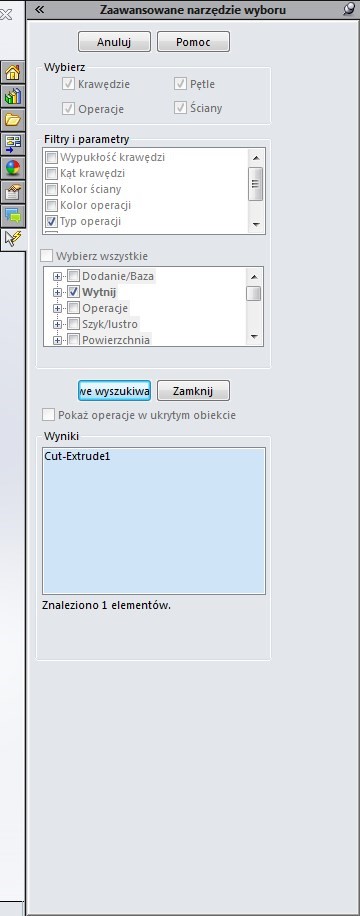

Każdy z filtrów ma swoje dodatkowe opcje. Dzięki temu znajdziemy, na przykład, wszystkie operacje wycięcia w naszym modelu bez ich ręcznego wyszukiwania w drzewie operacji lub w części.

czesc solidworks

Złożenie

Pracując w złożeniu znika Zaawansowane narzędzie wyboru. Pojawiają się natomiast dodatkowe opcje wyboru oraz Wybór Zaawansowany. SOLIDWORKS wybierze elementy mieszczące się w zaznaczonej objętości, wygaszone, ukryte, powiązane relacjami z dowolną częścią, komponenty wewnętrzne i elementy Toolbox. Posiada również możliwość wyboru według rozmiaru i widoków.

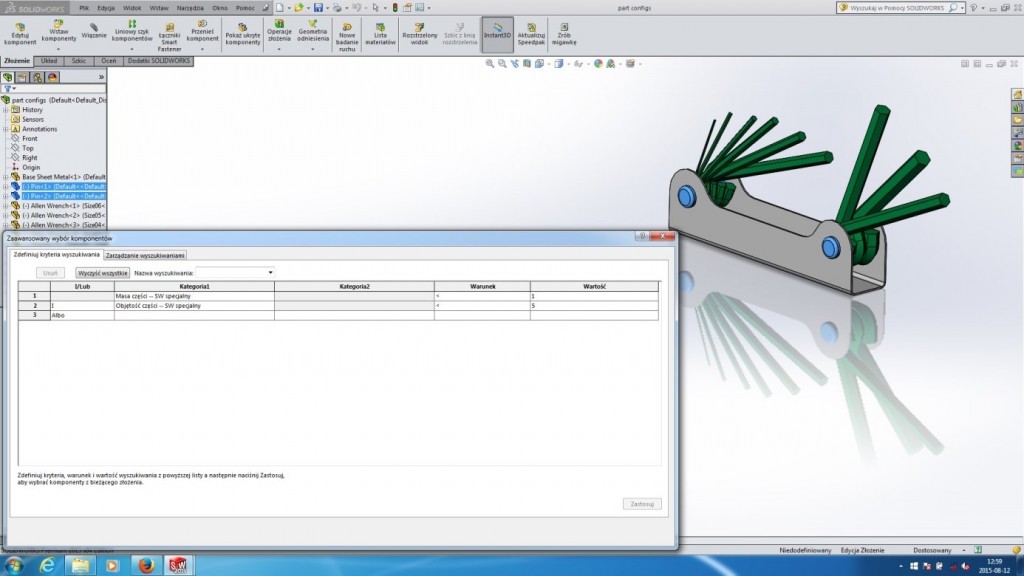

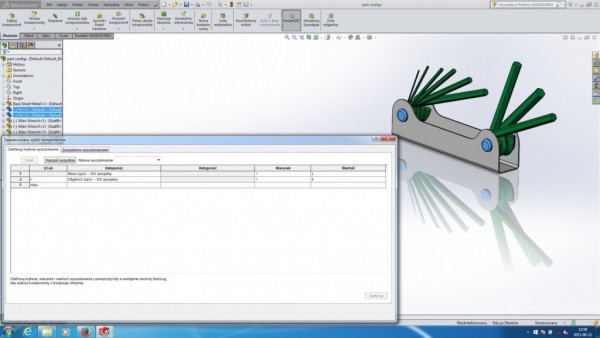

Jeżeli wbudowane opcje wyboru okażą się niewystarczające, istnieje możliwość dostosowania własnych kryteriów za pomocą zaawansowanego wyboru komponentów. Narzędzie pozwala na dokładne zdefiniowanie właściwości części, które chcemy zaznaczyć.  Na początku należy ustawić kategorię, według której chcemy wybierać, następnie warunek, czy wartość szukana ma być mniejsza bądź równa wartości wpisanej, i na końcu, wartość jaką ma przyjmować wyszukiwany element.  Jeżeli ustawione opcje są już dla nas wystarczające, klikamy przycisk zastosuj. Jeżeli chcielibyśmy uzupełnić kolejne kryteria, to pojawia się następny wiersz, gdzie możemy je dodać. Odblokowuje się również pierwsza kolumna, gdzie ustawiamy warunek logiczny połączenia między kolejnymi kryteriami.

zaawansowany wybor komponentow
