Elementy sylwetki – nowe narzędzie w SOLIDWORKS 2020

Narzędzie Elementy Sylwetki w SOLIDWORKS 2020

Elementy sylwetki – nowe narzędzie w SOLIDWORKS 2020

Elementy sylwetki to nowe narzędzie dostępne w SOLIDWORKS 2020, stanowiące rozbudowanie funkcji Konwertuj Elementy, znanej z wcześniejszych wersji programu. Umożliwia ono zrzutowanie konturu, nawet bardzo zaawansowanej części lub złożenia na dowolną płaszczyznę.

Elementy sylwetki w SOLIDWORKS 2020

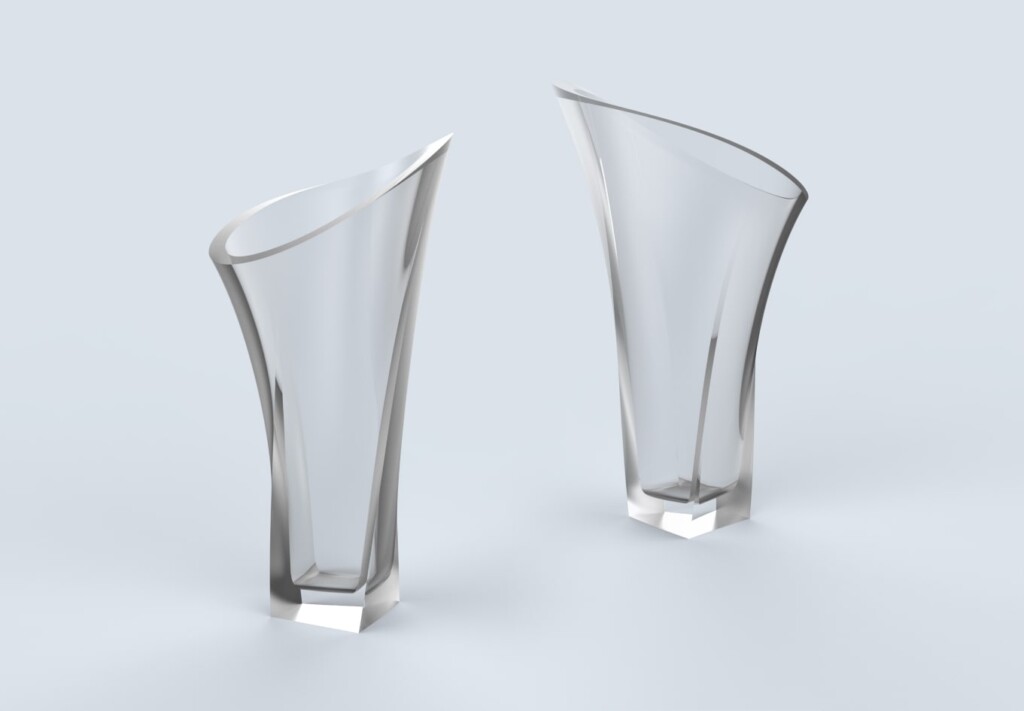

Operacja ta może mieć szereg zastosowań, np. w ustaleniu wymiaru gabarytowego obiektu o skomplikowanej geometrii w celu stworzenia odpowiednio dopasowanego opakowania tekturowego. W celu zilustrowania działania tej operacji zmierzymy wymiary gabarytowe dla wazonu o nieregularnych kształtach.

Elementy sylwetki - narzędzie solidworks 2020

Zacznijmy od załadowania potrzebnego pliku.

Elementy sylwetki - narzędzie solidworks 2020

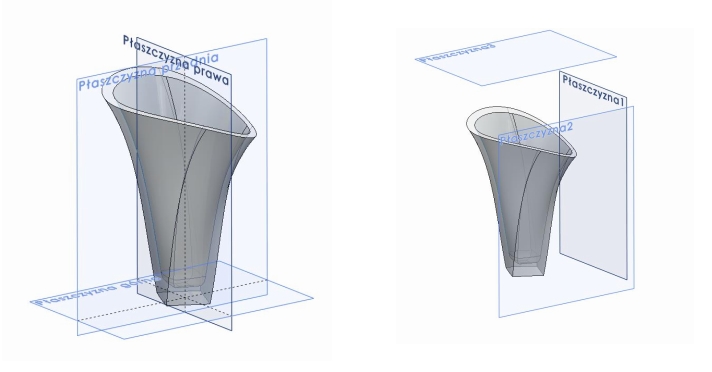

Aby utworzyć obrys części przy pomocy operacji Elementy Sylwetki musimy utworzyć szkic na płaszczyźnie. Aby lepiej zilustrować działanie tej operacji utworzono nowe płaszczyzny na bazie już istniejących. Można to wykonać, np. przy pomocy wciśniętego i przytrzymanego klawisza CTRL oraz przeciągnięcia myszką wybranej płaszczyzny. Warto dodać wymiar odsunięcia.  Model z nowo utworzonymi płaszczyznami zaprezentowano powyżej.

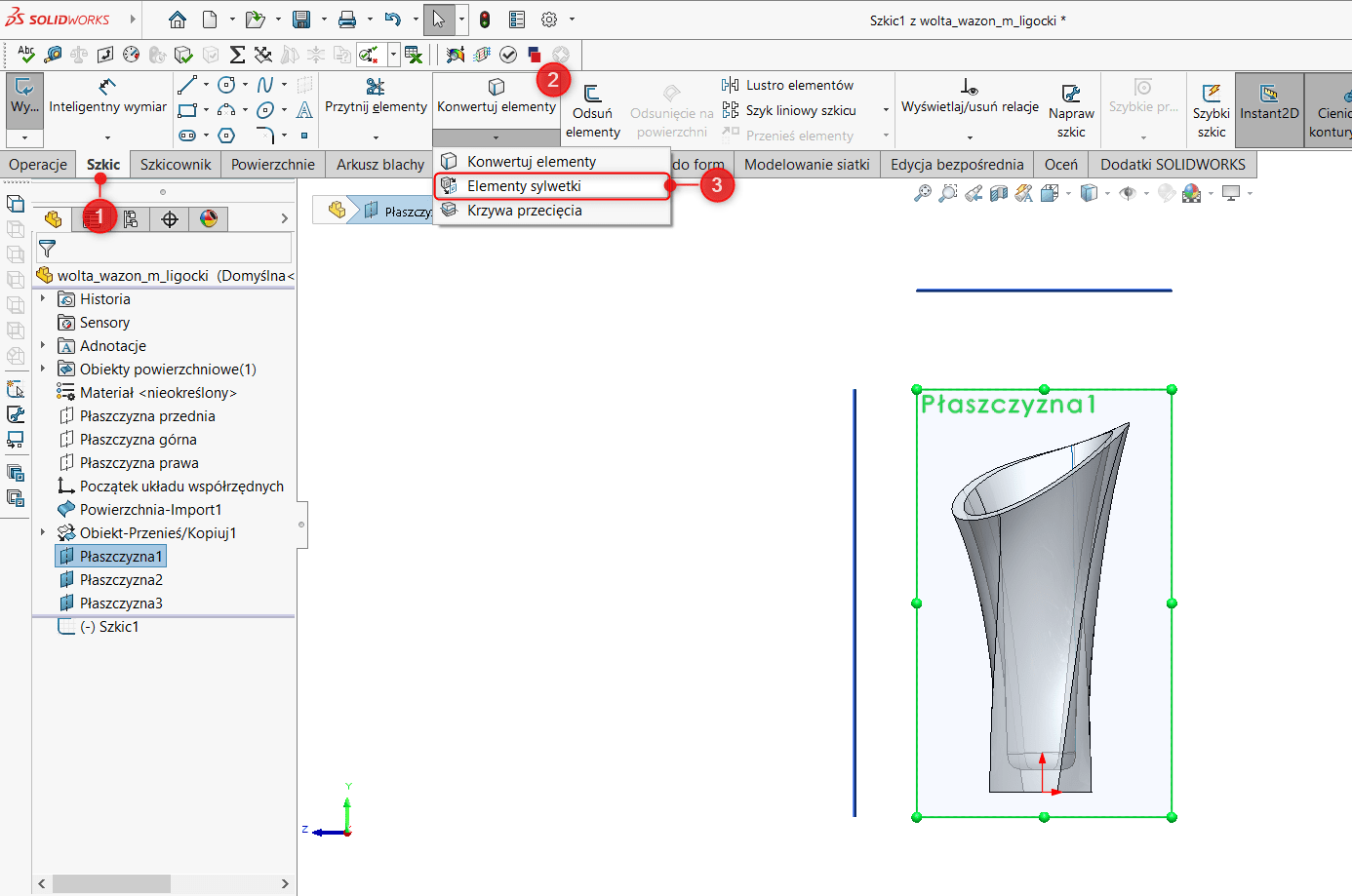

Tworzymy szkic na dowolnej płaszczyźnie i z karty Szkic rozwijamy opcję Konwertuj elementy, a następnie Elementy Sylwetki. W menadżerze właściwości PropertyManager wybieramy Elementy do sylwetki, zaznaczamy opcję Zewnętrzna sylwetka, akceptujemy operację.

Elementy sylwetki - narzędzie solidworks 2020

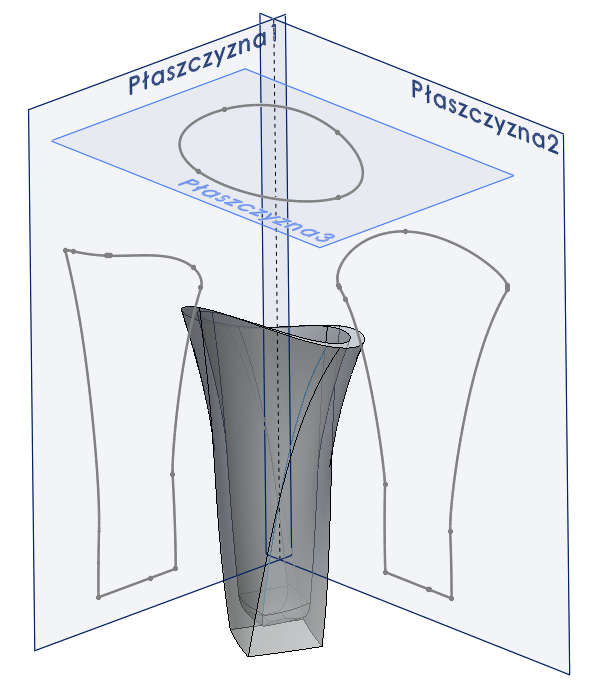

Wykonujemy tak samo rzuty na innych płaszczyznach.

Elementy sylwetki - narzędzie solidworks 2020

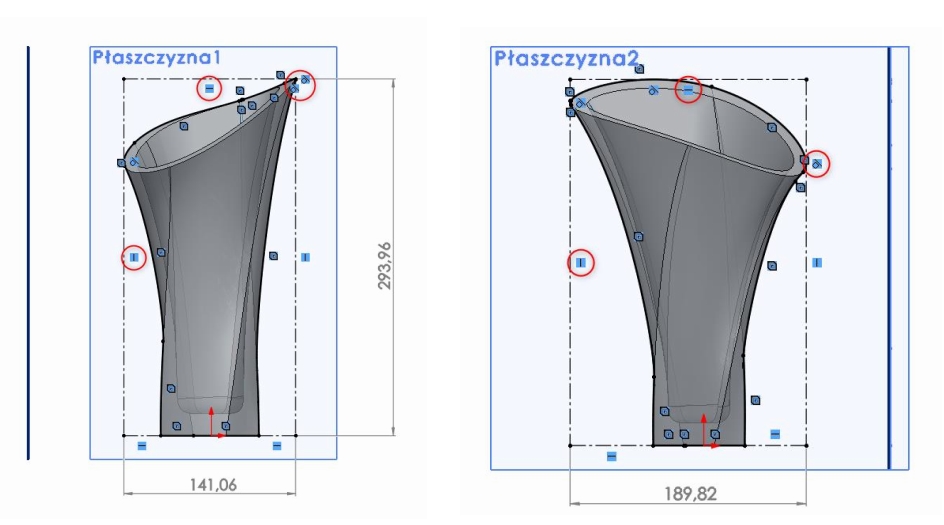

Następnie przy pomocy linii konstrukcyjnej oraz relacji pionowych, poziomych i stycznych tworzymy obrys elementu, który następnie mierzymy przy pomocy Inteligentnego wymiaru (wszystkie wstawione wymiary akceptujemy jako zależne). Uzyskane pomiary są wymiarami gabarytowymi wazonu.

Elementy sylwetki - narzędzie solidworks 2020

Co ciekawe, przy użyciu narzędzia Elementy sylwetki, można również zrzutować geometrię w trybie Widoku przekroju, należy jednak pamiętać o trzech rzeczach:

  • Narzędzie Elementy sylwetki jest dostępne tylko po usunięciu zaznaczenia opcji Przekrój zawierający wyłącznie grafikę.
  • Elementy sylwetki nie zawierają powiązań szkicu.
  • Można utworzyć sylwetkę komponentu, który ma tylko pojedyncze wystąpienie w złożeniu.

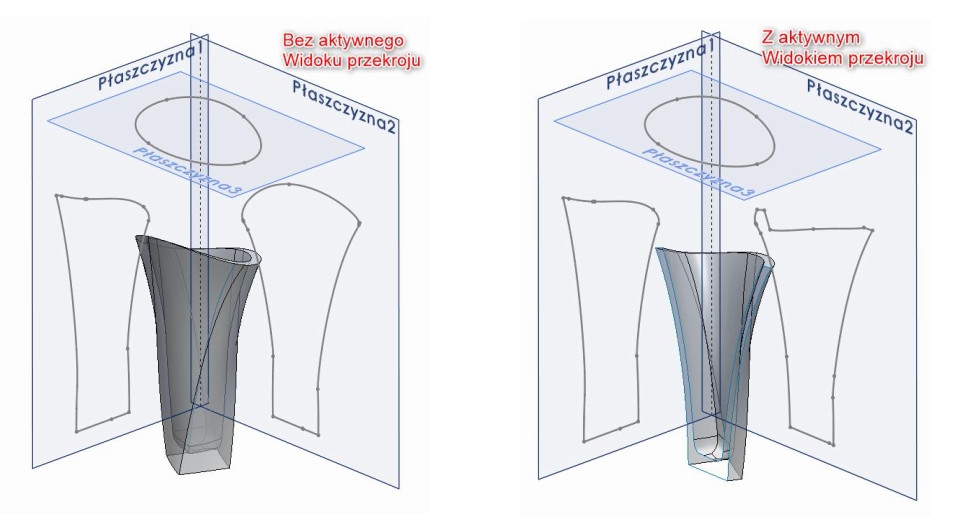

Porównanie uzyskanego rzutowania dla aktywnej opcji widoku przekroju przedstawiono poniżej.

Elementy sylwetki - narzędzie solidworks 2020
