Integracja SOLIDWORKS Inspection z PDM

integracje solidworks pdm dpstoday

Integracja SOLIDWORKS Inspection z PDM

Wraz z pojawieniem się SP2 do SOLIDWORKS 2018 pogłębiła się jeszcze bardziej integracja produktów SOLIDWORKS z narzędziem do zarządzania plikami PDM. W najnowszym Service Packu zintegrowano rozwiązanie SOLIDWORKS Inspection.

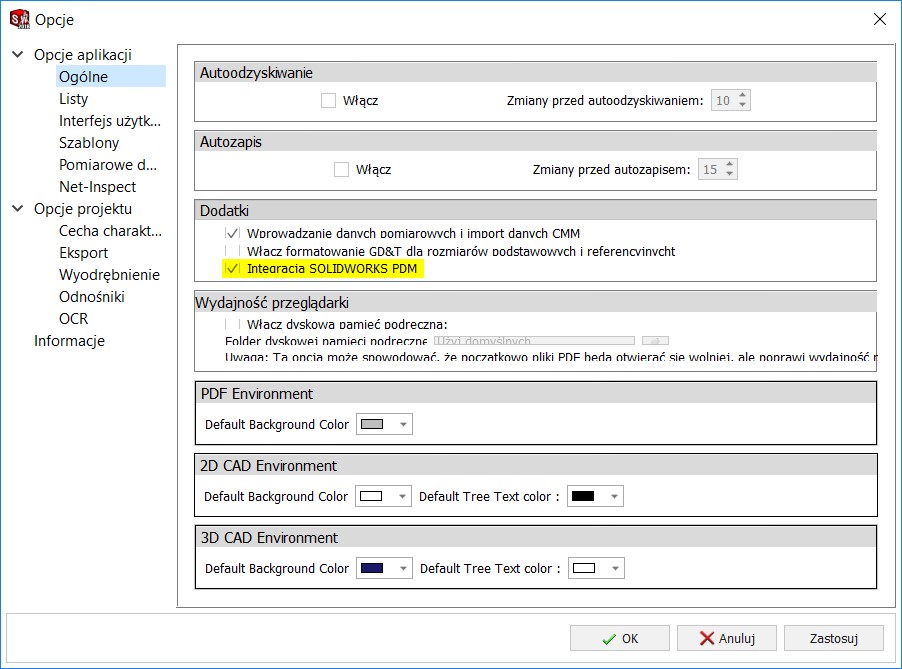

Po zaktualizowaniu oprogramowania do SP2 musimy włączyć obsługę SOLIDWORKS PDM. Żeby to zrobić przechodzimy do opcji programu a następnie w sekcji „Opcje aplikacji” w część „Ogólne” zaznaczamy opcję „integracja SOLIDWORKS PDM

integracje solidworks pdm

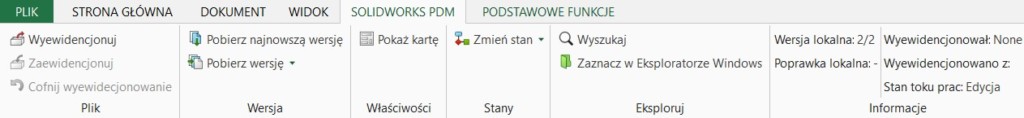

Powinien pojawić się nam dedykowany pasek narzędzi:

pasek narzędzi integracje solidworks inspection pdm

Wśród opcji dostępny na pasku mamy następujące opcje:

  • Zaewidencjonuj/Wyewidencjonuj,
  • Cofnij wyewidencjonowanie,
  • Pobierz najnowszą wersję,
  • Pobierz konkretną wersję,
  • Pokaż kartę danych dla projektu Inspection – ważne aby dodać rozszerzenie .ixprj do istniejącej karty danych lub stworzyć unikalną kartę danych dla projektów SOLIDWORKS Inspection,
  • Zmień stan – umożliwiający wysłanie pliku poprzez dedykowany Workflow,
  • Dostęp do wyszukiwarek,
  • Przejście do katalogu zawierającego edytowany plik,
  • Oraz informacje na temat obecnie używanej wersji oraz rewizji, osoby posiadającej uprawnienia do edycji, stan toku prac i lokalizację pliku.

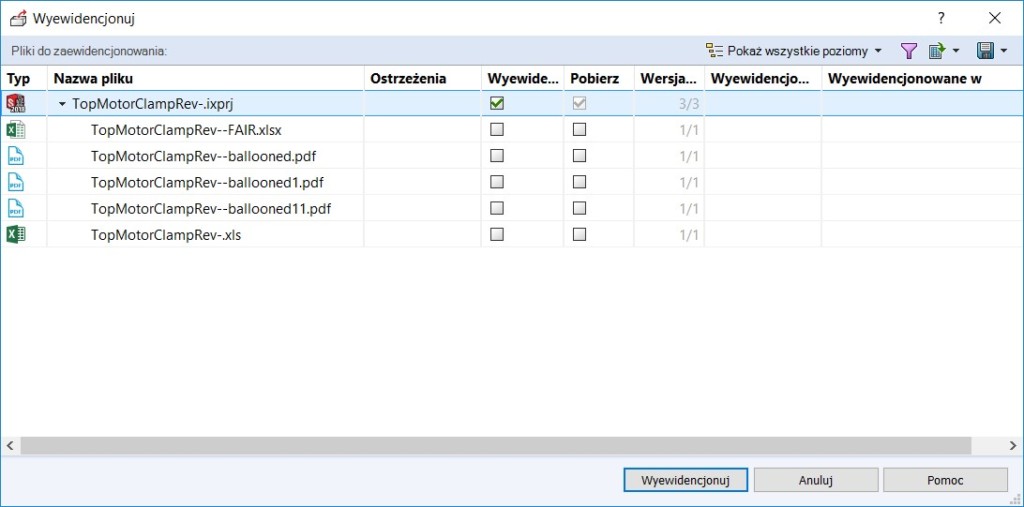

Dodatek odpowiedzialny jest również za tworzenie relacji pomiędzy plikiem projektu SOLIDWORKS Inspection, a generowanymi przez niego plikami z odnośnikami w rysunku oraz z formularzem kontrolnym.

odnośniki solidworks inspection pdm

Dzięki czemu jesteśmy wstanie sprawdzić z jakiego projektu zostały wygenerowane wyżej opisane pliki. Jak również czy do danego rysunku został już utworzony projekt planu kontroli.

W razie pytań zachęcamy do kontaktu z naszą firmą.
