Jak przygotować własny opis gwintu na etapie projektowania?

Jak wykonać własne oznaczenie gwintu w solidworks?

Jak przygotować własny opis gwintu na etapie projektowania?

SOLIDWORKS zapewnia możliwość objaśnienia gwintu na etapie modelowania. Pozwala to na przywołanie załączonego komentarza w momencie opisywania części na rysunku. Metoda ta bazuje na informacjach zapisanych w oznaczeniu gwintu.

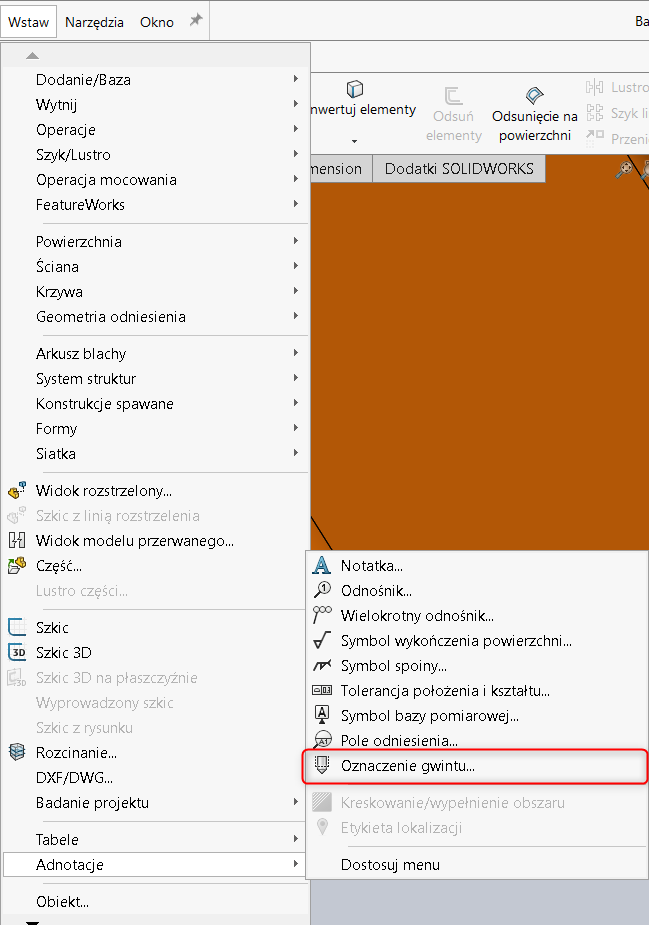

Oznaczenie gwintu znajduję się w zakładce adnotacje. Wstaw>Adnotacje>Oznaczenie gwintu

Jak przygotować opis gwintu na etapie modelowania w SOLIDWORKS

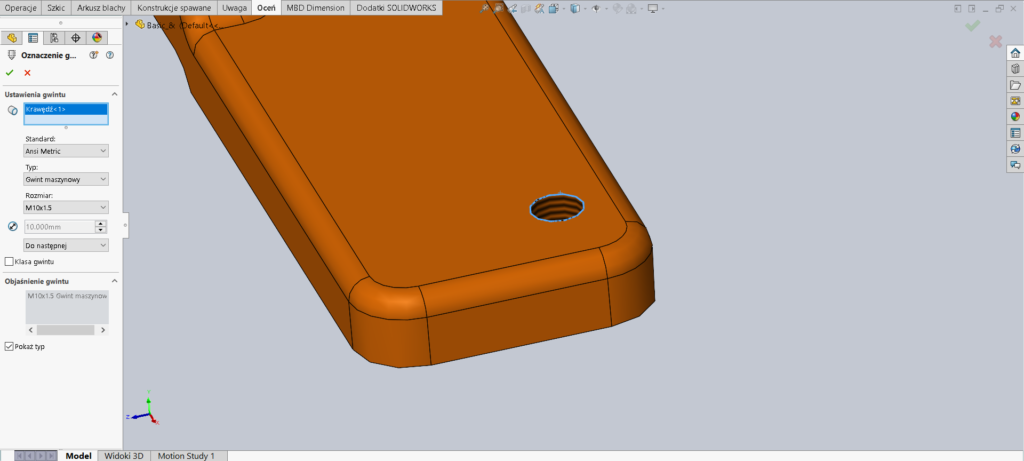

Kolejnym krokiem jest oznaczenie otworu którego opis będzie dotyczył.

Jak przygotować opis gwintu na etapie modelowania w SOLIDWORKS

Wybierając brak standardu możesz ręcznie wpisać tekst oraz parametry gwintu.

Jak przygotować opis gwintu na etapie modelowania w SOLIDWORKS

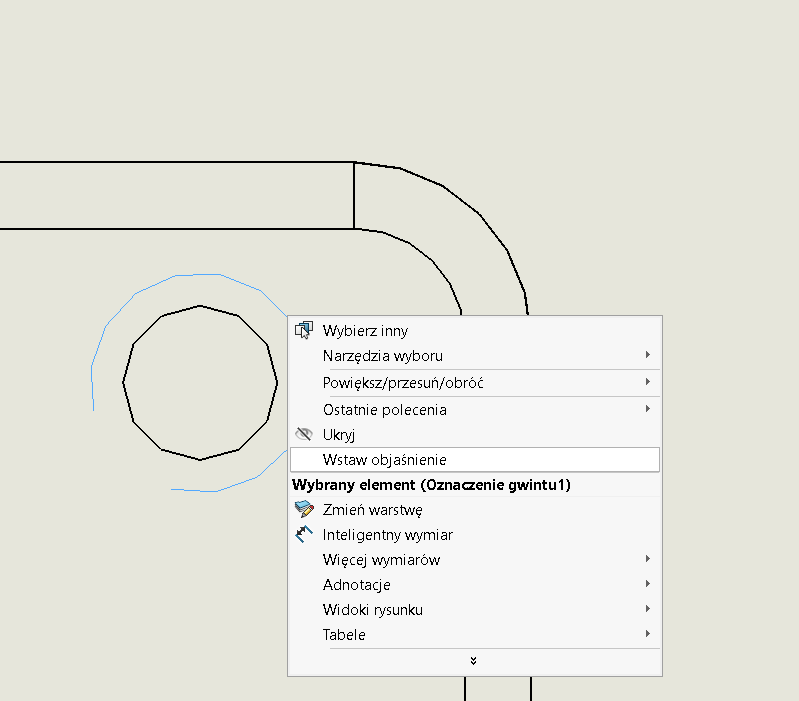

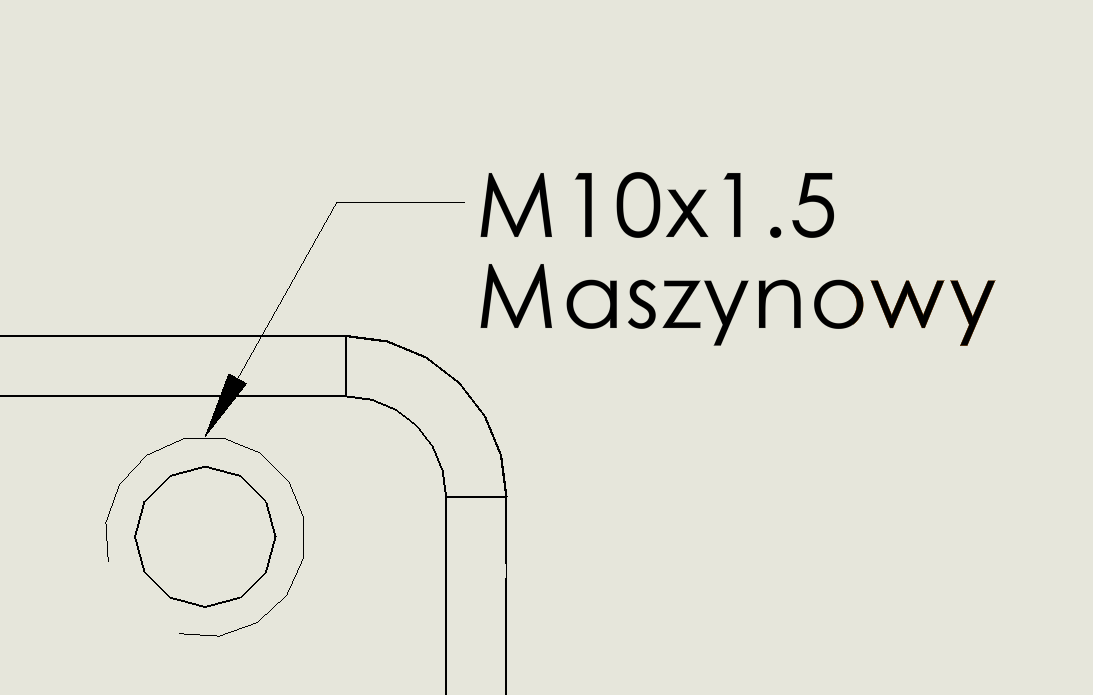

Przywołanie załączonego opisu w części rysunkowej wymaga od nas użycia opcji Wstaw objaśnienie. Na przygotowanym rzucie, klikamy prawym przyciskiem myszy na interesującym nas elemencie i wybieramy opcję Wstaw objaśnienie.

Jak przygotować opis gwintu na etapie modelowania w SOLIDWORKS

Jak przygotować opis gwintu na etapie modelowania w SOLIDWORKS
