Jak sterować właściwością dostosowaną z poziomu rysunku?

Własciwość dostosowana w rysunku SOLIDWORKS

Jak sterować właściwością dostosowaną z poziomu rysunku?

Czy wiesz, że możesz sterować właściwością dostosowaną zmieniając jej parametr z poziomu tabeli w rysunku?

Aby dodać konkretną właściwość dostosowaną do tabeli rysunkowej, należy najpierw zdefiniować ją w pliku części. Jak już tam jest to możemy śmiało ją dodać do tabeli materiałów w rysunku. Ale co w momencie, gdy z poziomu tabeli w rysunku coś zmienimy? Możemy płynnie sterować widocznością właściwości między modelem a rysunkiem, dzięki zastosowaniu opcji „zachowaj połączenie”.

Poniżej instrukcja jak dodać swoją właściwość i potem jak sterować nią z poziomu rysunku:

  1. Wejdź do folderu C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2020\lang\polish. Tam znajduje się plik properties.txt
  2. W tym pliku dodaj nową właściwość (przykładowo „moja właściwość”), warto zrobić sobie kopię zapasową tego pliku przed dodaniem.
    Właściwość dostosowana w rysunku SOLIDWORKS
  3. Następnie w poszczególnych plikach części (nie w złożeniu) dodaj nową właściwość we właściwościach dostosowanych. Nie wypełniaj pola wartość. Zapisz model.
    Właściwość dostosowana w rysunku SOLIDWORKS

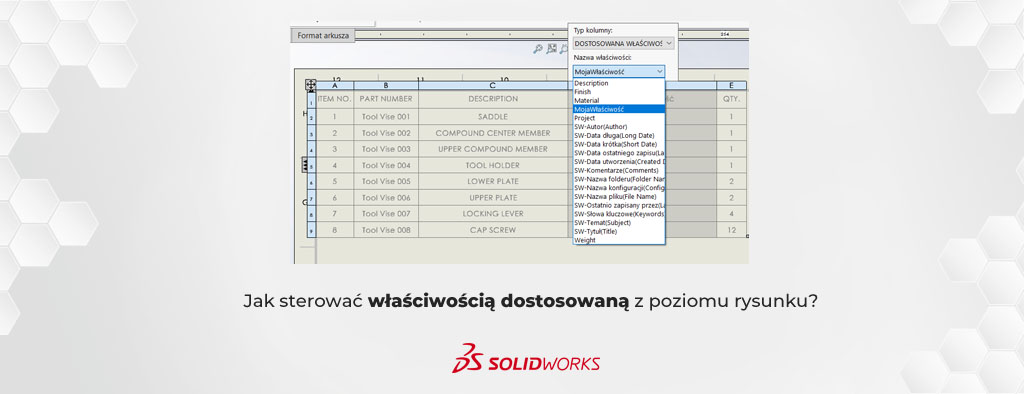

  4. Przejdź do rysunku. Dodaj nową kolumnę i wybierz dodaną właściwość.
    Właściwość dostosowana w rysunku SOLIDWORKS
  5. Następnie podwójnym kliknięciem wybierz pole do wpisania wartości. Pojawi się wtedy komunikat, że komórka jest połączona z wartością dostosowaną. W tym miejscu wybierz zachowaj połączenie.
    Właściwość dostosowana w rysunku SOLIDWORKS
  6. Następnie po wpisaniu wartości i zapisaniu rysunku przejdź do modelu. Tam we właściwościach dostosowanych powinna się pojawić wpisana wcześniej w tabeli wartość.
    Właściwość dostosowana w rysunku SOLIDWORKS
    Właściwość dostosowana w rysunku SOLIDWORKS

Zachęcam także do obejrzenia filmu, na którym przedstawiłam powyższe czynności.
