Czym się różni format arkusza od szablonu rysunku? Jak dodać jedno lub drugie? Rozwiewamy wszystkie wątpliwości!

W momencie, gdy instalujemy oprogramowanie SOLIDWORKS, aby ułatwić sobie pracę konieczne jest stworzenie odpowiednich szablonów rysunków i formatów arkuszy, z których będziemy korzystać przy tworzeniu rysunków.

Musimy tutaj rozróżnić dwie rzeczy: format arkusza oraz szablon rysunku. Format arkusza zawiera wszystkie elementy właściwe dla arkusza, czyli: rozmiar arkusza, tabela rysunkowa, ramka, skala, typ rzutowania itp., czyli wszystko to, co widzimy na czystym rysunku.

Natomiast szablon rysunku zawiera wszystkie informacje, które znajdują się w zakładce właściwości rysunku w opcjach (m.in. jednostki) oraz style wyświetlania i widoki zdefiniowane. Czyli inaczej wszystko to co wprowadzimy na nasz rysunek.

Szablon rysunku może też zawierać w sobie format arkusza, ale nie musi. Gdy go nie ma to za każdym razem trzeba wybrać odpowiedni.

Jak zapisać format arkusza:

  1. Otwórz przykładowy rysunek z domyślnych SOLIDWORKS i wybierz interesujący Cię format.
  2. Utwórz odpowiednią tabelę rysunkową, wybierz rozmiar arkusza, skalę, typ rzutowania itp.
  3. Wybierz Plik, zapisz format arkusza (rozszerzenie .slddrt).

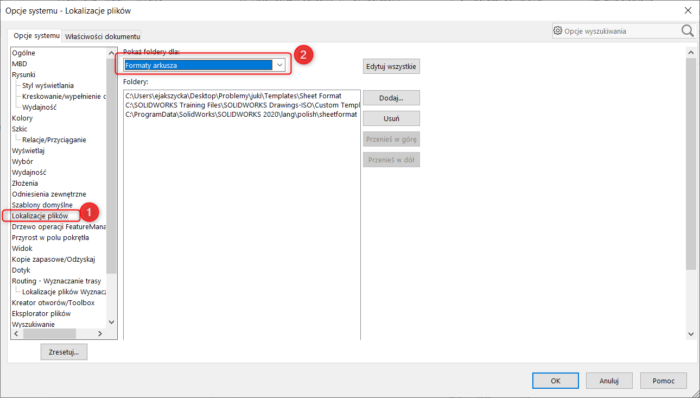

  4. Formaty arkusza powinny znajdować się w odpowiedniej lokalizacji plików (należy albo dodać nową ścieżkę lub przenieść format to tej istniejącej).
    Format arkusza i format rysunku w SOLIDWORKS

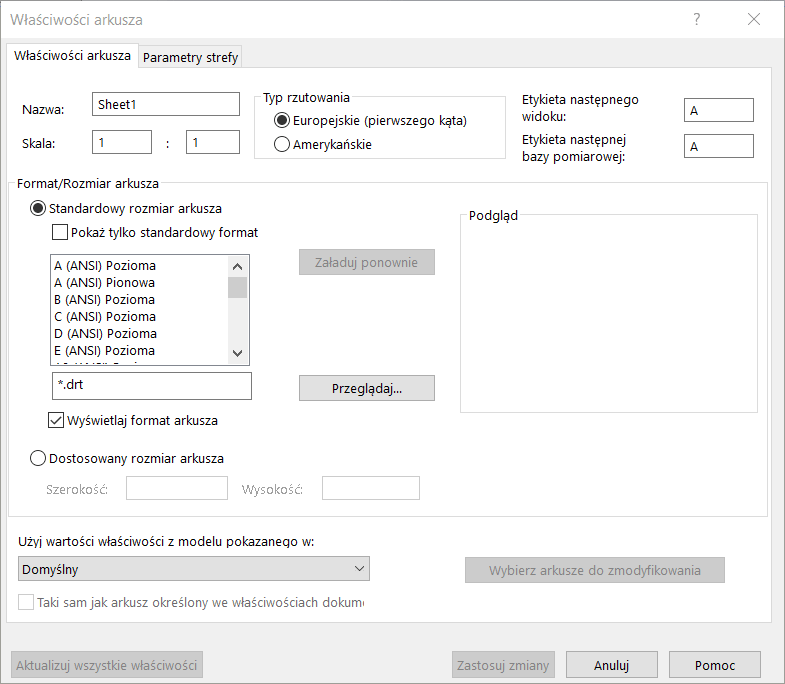

  5. Formaty te są dostępne potem do wyboru przy tworzeniu nowego rysunku bądź we właściwościach arkusza.
    Format arkusza i format rysunku w SOLIDWORKS
    Format arkusza i format rysunku w SOLIDWORKS

Jak zapisać szablon rysunku z formatem arkusza:

  1. Otwórz nowy rysunek, przykładowo na bazie domyślnych szablonów SOLIDWORKS i otwórz jeden z formatów.
  2. We właściwościach arkusza i wybierz interesujący Cię format arkusza.
  3. Przejdź do właściwości dokumentu – wprowadź interesujące Cię zmiany, np. zmianę jednostki.
  4. Można też zmienić ustawienia wyświetlania, dodać widoki zdefiniowane itp.
  5. Zapisz szablon rysunku poprzez Plik, Zapisz jako, z listy rozwijanej typu wybierz szablony rysunków, format .drwdot.

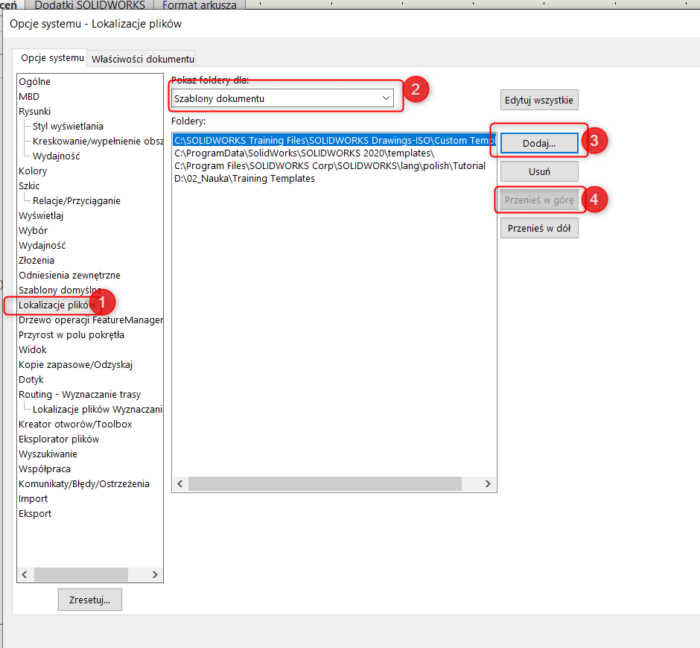

  6. Dodaj lokalizację szablonu w opcjach lokalizacji plików: należy dodać lokalizację folderu, w którym się znajduje szablon, a następnie przenieść go na samą górę lub zapisz szablon od razy w folderze lokalizacji domyślnej.
    Format arkusza i format rysunku w SOLIDWORKS

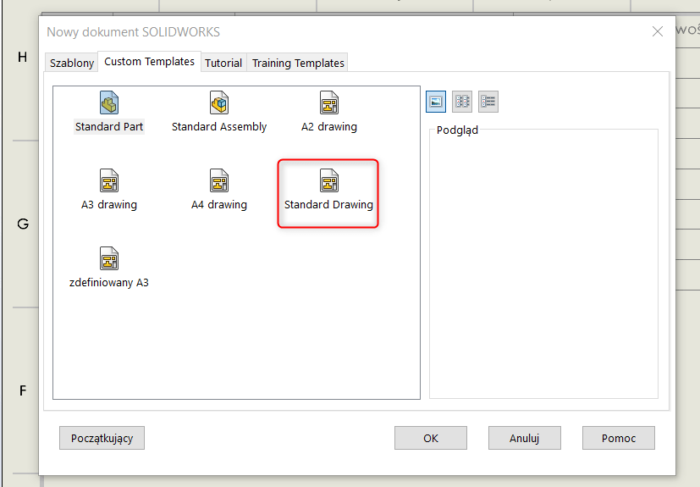

  7. Po wybraniu Nowy wyświetli się nam dodany arkusz w osobnej zakładce (przykładowo stadard drawing)
    Format arkusza i format rysunku w SOLIDWORKS

Jak zapisać pusty szablon rysunku (bez formatu arkusza):

  1. Podczas otwierania jednego z domyślnych szablonów rysunku w miejscu, gdzie pojawi się okno do wyboru arkusza- zamknij je. Powinieneś mieć pustą kartkę (bez tabelki rysunkowej).
  2. Kolejne kroki są takie same jak w przypadku zapisu z formatem arkusza.
  3. Różnica będzie polegała na tym, że przy otwieraniu zapisanego szablonu rysunku będziemy musieli za każdym razem wskazać interesujący nas format arkusza.

Więcej na temat dodawania szablonów rysunku oraz formatów arkusza dowiesz się z poniższego filmu.
