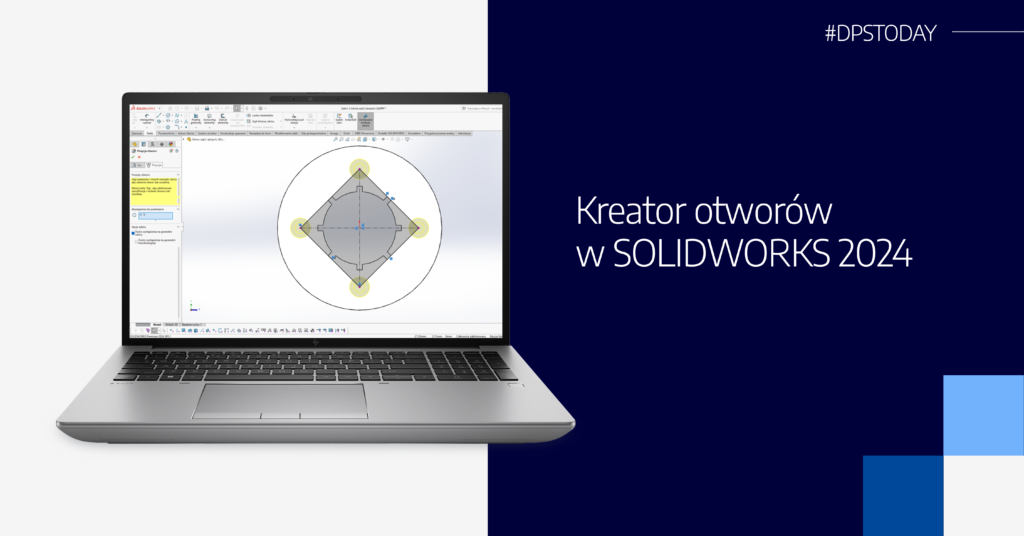

SOLIDWORKS w wersji 2024 niesie ze sobą małą, ale jakże uprzyjemniającą pracę, zmianę w operacji Kreatora otworów. Zmiana ta znajduje się w zakładce Pozycje.
1. Elementy do pominięcia
Pierwszą zmianą jest dodanie listy elementów do pominięcia. Jest to opcja znana chociażby z operacji szyku liniowego i działa dokładnie tak samo. Co oznacza, że nie musimy za każdym razem robić nowego szkicu dla operacji kreatora otworów, ale zamiast tego możemy zrobić ogólny szkic rozmieszczenia otworów, a następnie odznaczyć na nim miejsca w których dany typ otworu nie występuje. Dodatkową funkcjonalność opcja ta pokazuje z drugim usprawnieniem.
2. Opcje szkicu
W teorii dodano tylko 2 opcje, ale znacznie przyspieszają one prace. Chodzi o opcje: Twórz wystąpienia na geometrii szkicu oraz Twórz wystąpienia na geometrii konstrukcyjnej. Pierwsza z nich oznacza, że w każdym narożniku, punkcie połączenia lub podziału krzywych czy splajnów będzie wstawiony otwór. Druga zaś… oznacza to samo, ale na geometrii konstrukcyjnej.
Także najlepsze efekty można uzyskać przy kompilacji wszystkich trzech metod, gdzie możemy zarówno wykorzystać szkic z geometria konstrukcyjną, ze standardową geometrią szkicu i geometrią konstrukcyjną, oczywiście w możliwością dodania kolejnych punktów, oraz odznaczać nadmiarowe punkty w celu wyłączenia wstawiania na nich otworów.
