Toolkit to zaawansowany moduł systemu SOLIDCAM służący do kompleksowego zarządzania magazynem narzędziowym. Umożliwia on definiowanie, organizowanie oraz kontrolę wszystkich komponentów składowych narzędzi – od samego narzędzia skrawającego, przez oprawki, aż po uchwyty i zespoły wielonarzędziowe.
W kontekście maszyn typu swiss rola Toolkitu jest szczególnie istotna. Maszyny te charakteryzują się złożoną strukturą stanowisk roboczych, wieloma listwami narzędziowymi, przeciwwrzecionem oraz często kilkoma niezależnymi magazynami. Poprawna definicja i organizacja narzędzi ma bezpośredni wpływ na bezpieczeństwo procesu, poprawność symulacji oraz jakość generowanego kodu NC.
Definiowanie magazynu narzędziowego
Poprawne przygotowanie magazynu narzędziowego w maszynach swiss-type nie ogranicza się wyłącznie do zdefiniowania narzędzi skrawających. Kluczowe znaczenie ma również wierne odwzorowanie:
- oprawek narzędziowych,
- uchwytów,
- zespołów specjalnych,
- geometrii elementów odpowiedzialnych za potencjalne kolizje.
SOLIDCAM umożliwia import rzeczywistych modeli uchwytów stosowanych na maszynie – niezależnie od stopnia ich skomplikowania. Dzięki temu symulacja maszynowa uwzględnia rzeczywistą geometrię uzbrojenia, co znacząco podnosi poziom bezpieczeństwa obróbki.
Aby wyeliminować konieczność każdorazowego budowania magazynu od podstaw, Toolkit pozwala na eksport kompletnej konfiguracji do pliku .tlm. Plik ten zapisuje:
- strukturę magazynu,
- przypisania do stacji,
- kompletne zestawy narzędziowe,
- ustawienia zależne od konkretnej maszyny.
Tak zapisany magazyn może zostać w dowolnym momencie ponownie otwarty, zmodyfikowany lub wykorzystany w kolejnym projekcie.

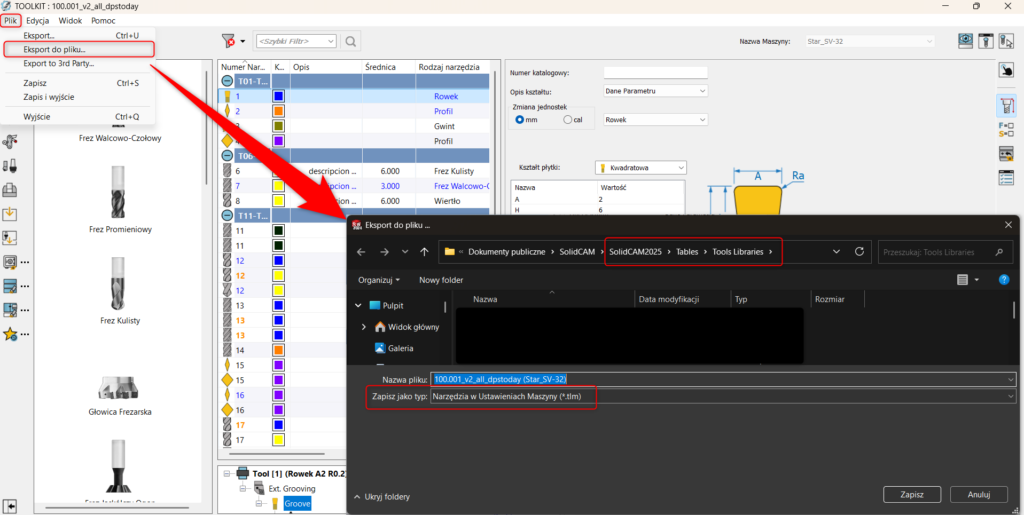

Rys. 1 Widok okna ustawień maszyny z opcją eksportu kompletnego magazynu narzędziowego do pliku .tlm, obejmującego narzędzia, oprawki, uchwyty oraz przypisania do stacji.
Import magazynu narzędziowego – szybkość i powtarzalność
W przypadku maszyn swiss-type bardzo często:
- uchwyty w listwach narzędziowych pozostają stałe,
- zmianie ulegają jedynie narzędzia skrawające.
Możliwość ponownego wykorzystania wcześniej zdefiniowanego magazynu znacząco skraca czas przygotowania nowego projektu.
SOLIDCAM umożliwia:
- ręczne przypisanie wybranych elementów do konkretnych stacji,
- import całego magazynu wraz z automatycznym przypisaniem elementów do odpowiadających im pozycji – jednym kliknięciem.
Takie podejście zapewnia spójność konfiguracji, redukuje ryzyko błędów oraz pozwala zachować standaryzację środowiska.

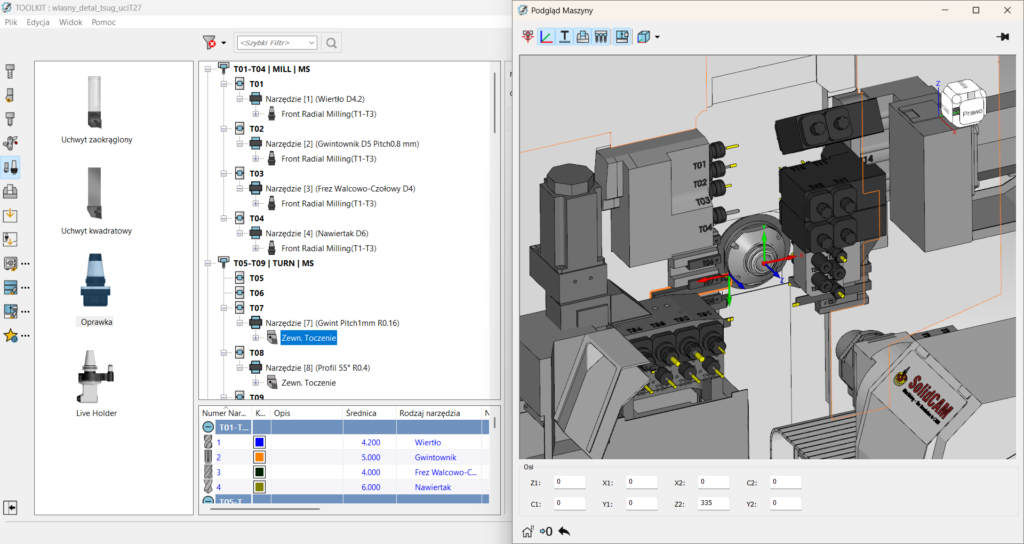

Video 1 Import wcześniej zdefiniowanego magazynu narzędziowego wraz z automatycznym przypisaniem wszystkich elementów do odpowiednich stacji – operacja wykonywana jednym kliknięciem.
Uchwyty wielonarzędziowe
Charakterystycznym elementem obrabiarek typu swiss są uchwyty wielonarzędziowe, umożliwiające montaż kilku narzędzi w jednym zespole. Często pracują one zarówno na wrzecionie głównym, jak i przeciwwrzecionie.
Toolkit pozwala na definiowanie w takich uchwytach precyzyjnych punktów mocowania. Do dyspozycji użytkownika są trzy typy połączeń:
- Połączenie statyczne – stosowane w sztywnych zespołach bez dodatkowych stopni swobody.
- Połączenie z osią obrotową – wykorzystywane w elementach ustawianych pod kątem lub obracanych.
- Połączenie z osią liniową – stosowane w przypadku przesunięć osiowych lub ruchów teleskopowych.

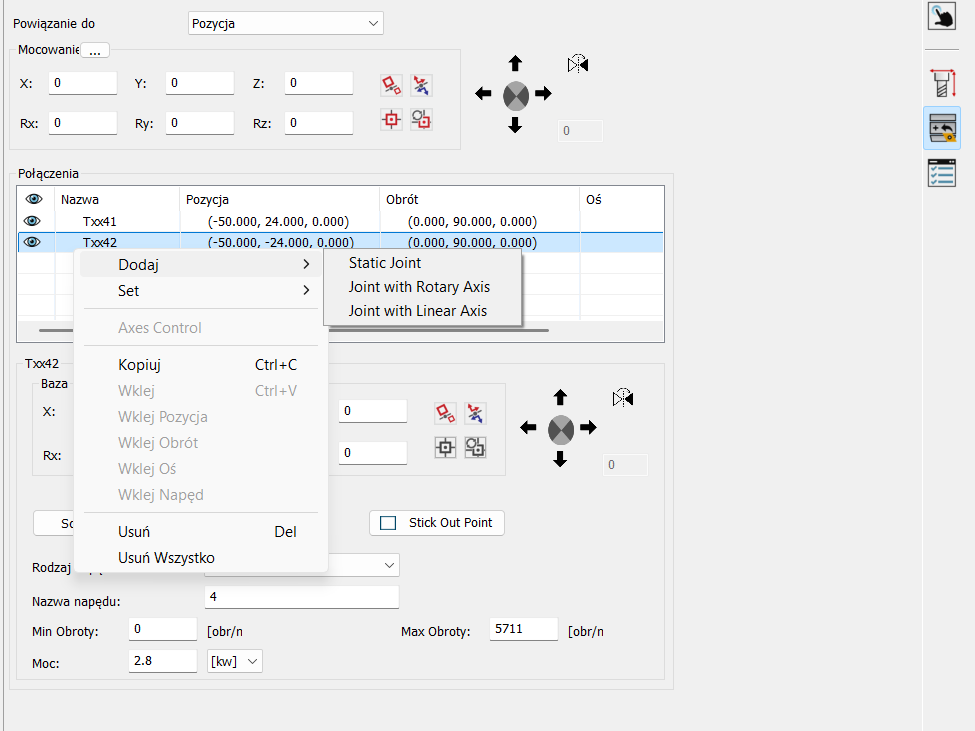

Rys. 2 Definiowanie punktów mocowania w uchwycie wielonarzędziowym z możliwością wyboru typu połączenia: statycznego, obrotowego lub liniowego.
Tak zdefiniowane punkty mocowania umożliwiają szybkie i precyzyjne uzbrajanie uchwytu. Szczególnie praktyczna jest funkcja duplikacji całego zespołu (narzędzie + oprawka) oraz jego przypisania do kolejnych slotów, a następnie edycji parametrów narzędzia. Znacząco przyspiesza to konfigurację rozbudowanych zespołów narzędziowych.

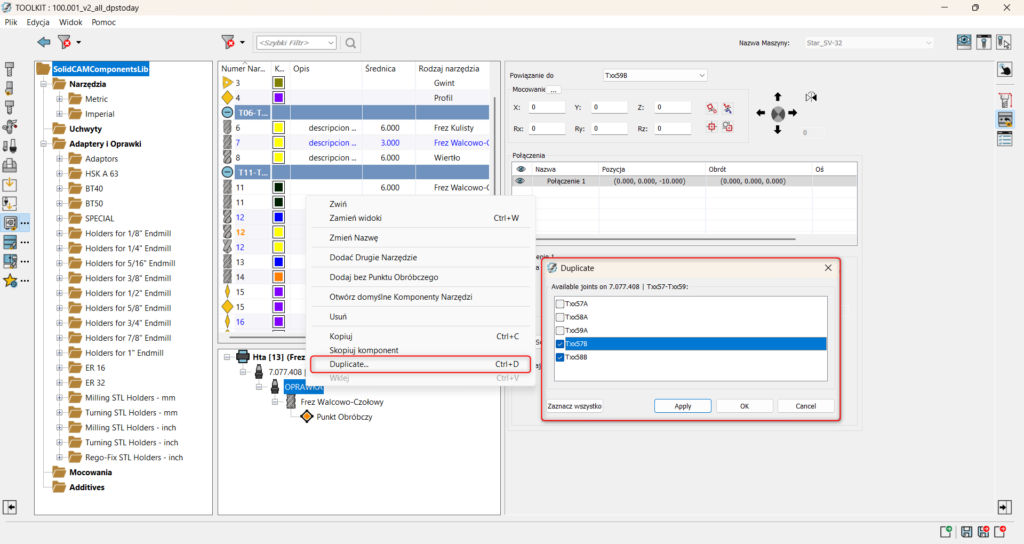

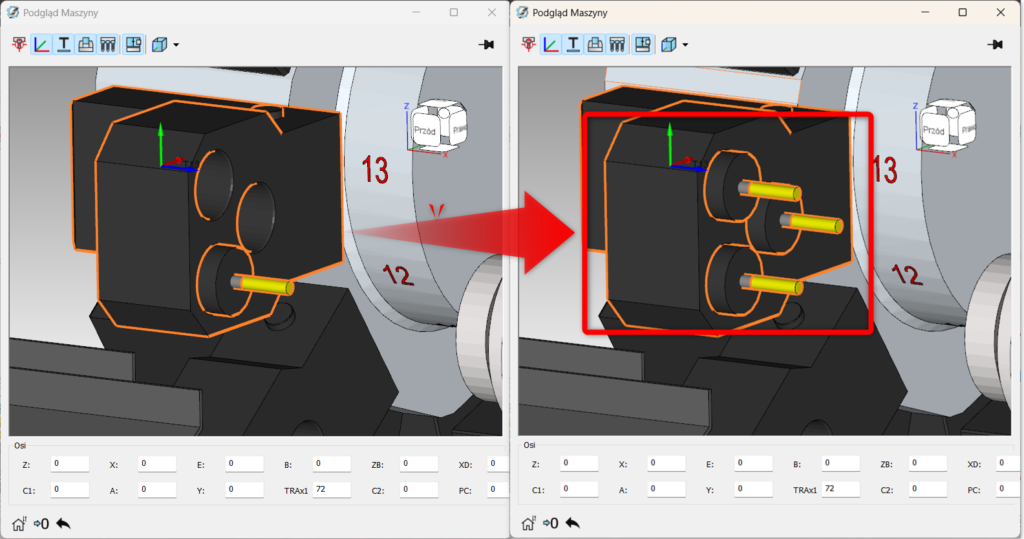

Rys. 3 Szybkie duplikowanie zespołu narzędziowego (narzędzie + oprawka) i przypisywanie go do kolejnych punktów mocowania w uchwycie wielonarzędziowym.

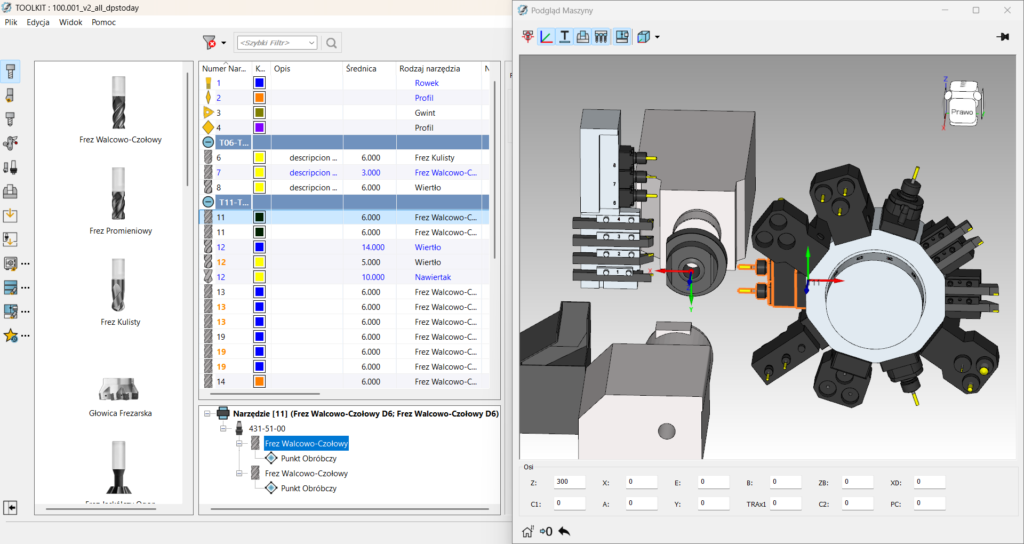

Rys. 4 Widok kompletnego uchwytu wielonarzędziowego z zamocowanymi narzędziami w zdefiniowanych slotach.
Korektory narzędzi i integracja z kodem NC
W maszynach swiss-type to samo narzędzie może pracować w różnych stacjach, a każda z nich może wymagać odrębnego korektora długości lub promienia.

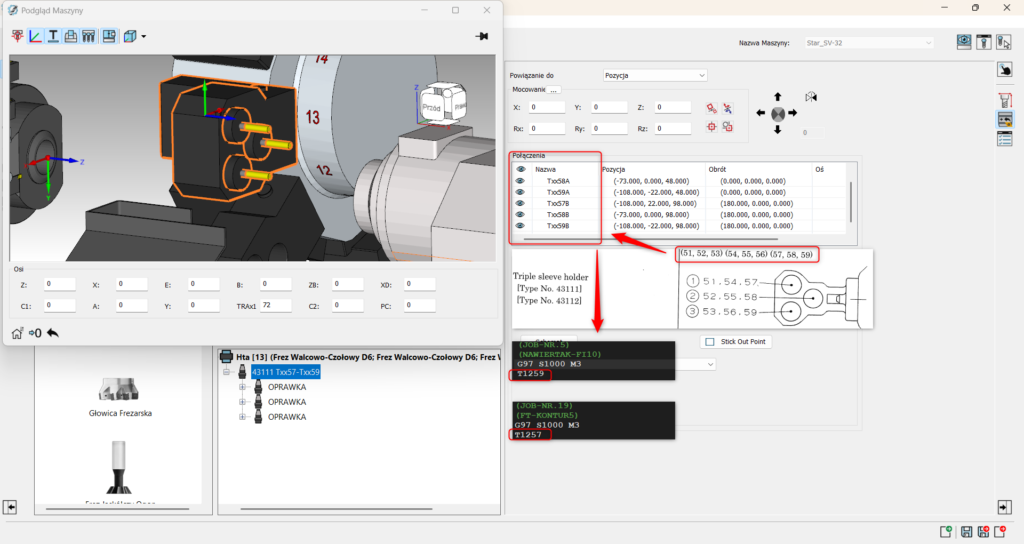

Toolkit umożliwia przypisanie korektorów w zależności od stacji, w której narzędzie zostało zamocowane. Dzięki temu:
- zachowana jest zgodność z rzeczywistą konfiguracją maszyny,
- eliminowane są błędy wynikające z nieprawidłowych offsetów,
- kod NC odzwierciedla faktyczne warunki obróbki.
Po odpowiedniej konfiguracji postprocesora numer ten może być automatycznie przenoszony do generowanego kodu NC przy wywołaniu narzędzia.
Podsumowanie
Dzięki możliwościom SolidCam jesteśmy w stanie tworzyć magazyny narzędziowe nawet do najbardziej skomplikowanych maszyn jakimi są obrabiarki typu szwajcarskiego. Szczególnie ważna jest łatwość eksportu i możliwość importu nawet jednym kliknięciem całego magazynu narzędziowego. Dodatkowo, możliwość łatwego uzbrajania maszyny w oprawki, które posiadamy na maszynie, sprawia, że symulacja maszynowa staje się rzeczywistym odwzorowaniem procesu obróbkowego, który ma miejsce na maszynie, dzięki czemu obróbka jest znacznie bezpieczniejsza.
