Obraz w szkicu – jak odpowiednio zdefiniować pozycję i skalę obrazu

Podczas pracy w SOLIDWORKS możemy ułatwić sobie proces projektowania implementując w naszym projekcie obrazy 2D które mogą pomóc nam w uzyskaniu skomplikowanych geometrii. Ale skąd wiadomo, że obraz 2D znajduje się we właściwym miejscu i, co ważniejsze, jest odpowiednio zeskalowany?

W tym artykule opisałem sposób wstawiania obrazu (w formacie .bmp, .jpg, .jpeg, .png, .psd, .wmf) do szkicu oraz korzystania z wbudowanego narzędzia skalowania, aby upewnić się że obraz ma odpowiednie wymiary.

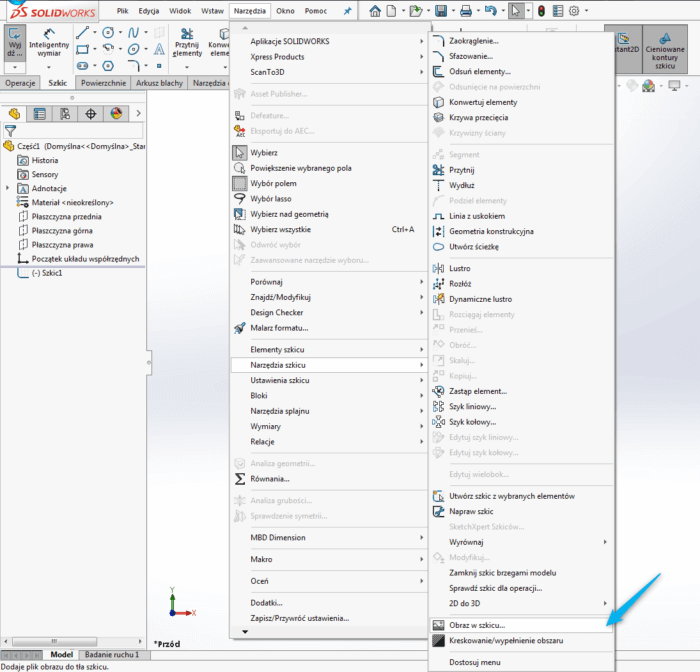

Zanim wstawimy obraz szkicu, należy określić, na której płaszczyźnie chcemy go umieścić, tworząc nowy szkic. Aby zaimportować obraz do naszego szkicu użyjemy polecenia „Obraz w szkicu”, które można znaleźć w menu Narzędzia – Narzędzia szkicu – Obraz w szkicu.

SOLIDWORKS - obraz w szkicu - DPS TODAY - DPS Software

Jeżeli polecenie „Obraz w szkicu” jest wyszarzone to sprawdź czy jesteś w edycji szkicu!

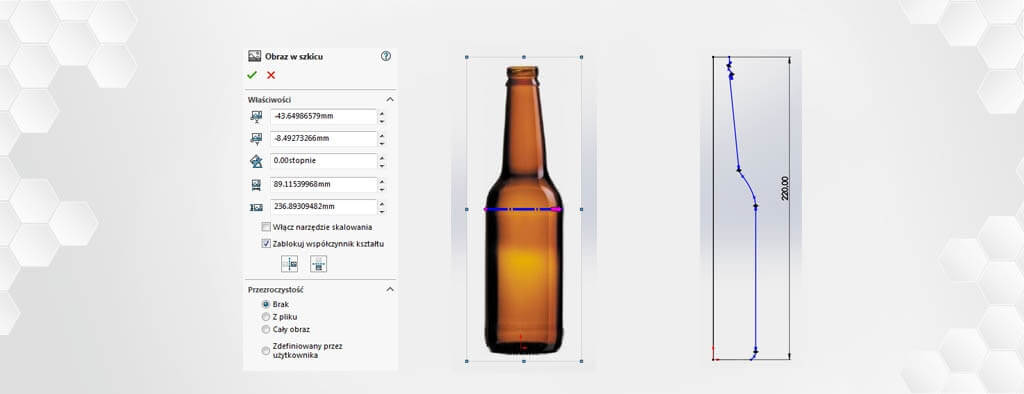

Po wstawieniu obrazu do szkicu wyświetlą się opcje obrazu szkicu w Menedżerze Właściwości Property Manager po lewej stronie ekranu SOLIDWORKS. Te właściwości kontrolują położenie początkowe X i Y obrazu, kąt pochylenia, a także szerokość i wysokość obrazu. Dodatkowo, z poziomu opcji obrazu szkicu można włączyć lub wyłączyć narzędzie skalowania, zablokować i odblokować współczynnik kształtu oraz uzyskać odbicie lustrzane obrazu w pionie oraz w poziomie.

SOLIDWORKS - obraz w szkicu - DPS TODAY - DPS Software

W tym przykładzie zaczniemy od przeniesienia naszego obrazu do początku szkicu poprzez kliknięcie i przeciągnięcie obrazu i przeniesienie go do początku układu współrzędnych.

SOLIDWORKS - obraz w szkicu - DPS TODAY - DPS Software

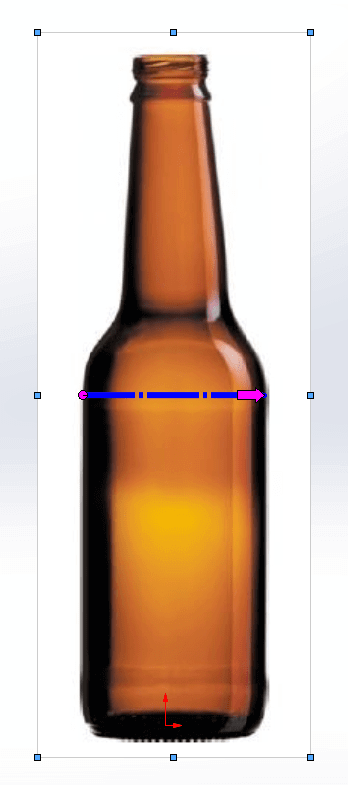

Następnym krokiem jest upewnienie się, że nasz obraz jest prawidłowo zeskalowany. Użyjemy do tego narzędzia do skalowania które można uaktywnić za pomocą funkcji Włącz narzędzie do skalowania. Po wybraniu tej funkcji, na naszym zaimportowanym obrazie powinno pojawić się narzędzie skalowania wyświetlane jako przerywana linia i strzałka.

SOLIDWORKS - obraz w szkicu - DPS TODAY - DPS Software

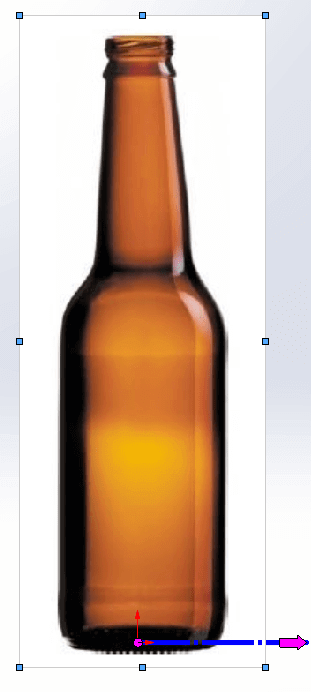

Aby użyć narzędzia skalowania, należy umiejscowić odpowiednio punkt początkowy linii oraz strzałkę która wyznacza koniec linii tak, aby linia pokrywała się z wymiarem który ma zdefiniować skale obrazu. W tym przykładzie wiemy, że całkowita wysokość butelki wyniesie 220 mm. Należy najpierw przenieść punkt początkowy narzędzia skalowania do środka podstawy butelki.

SOLIDWORKS - obraz w szkicu - DPS TODAY - DPS Software

Następnie należy wybrać i przeciągnąć strzałkę narzędzia skalowania, aby zdefiniować punkt końcowy linii. Warto zauważyć że grot strzałki wyznacza faktyczny koniec linii.

SOLIDWORKS - obraz w szkicu - DPS TODAY - DPS Software

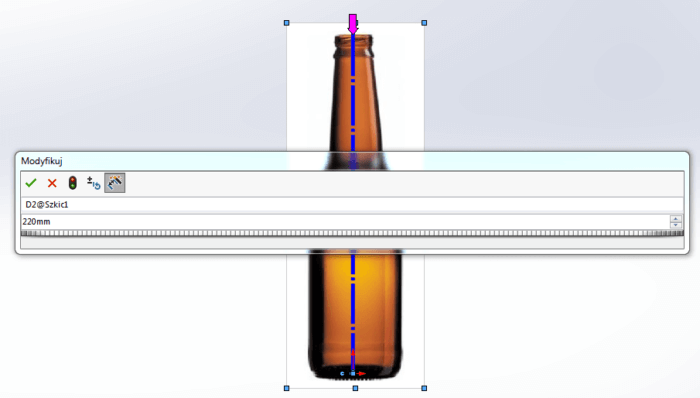

Po upuszczeniu położenia strzałki pojawi się okno w którym możemy wpisać wymiar. Obraz zostanie przeskalowany w górę lub w dół na podstawie wprowadzonej wartości wymiaru.
