Podczas projektowania bardzo często zachodzi potrzeba podziału jednego elementu blaszanego na kilka niezależnych części. Może to wynikać z wymagań technologicznych, transportowych lub organizacyjnych np. podział długiego profilu na krótsze odcinki produkcyjne.
W SOLIDWORKS operacja Podziel pozwala nie tylko geometrycznie przeciąć model, ale również zapisać wydzielone fragmenty jako osobne pliki części, zachowujące relację z modelem nadrzędnym. W tym artykule zademonstruję cały proces krok po kroku.

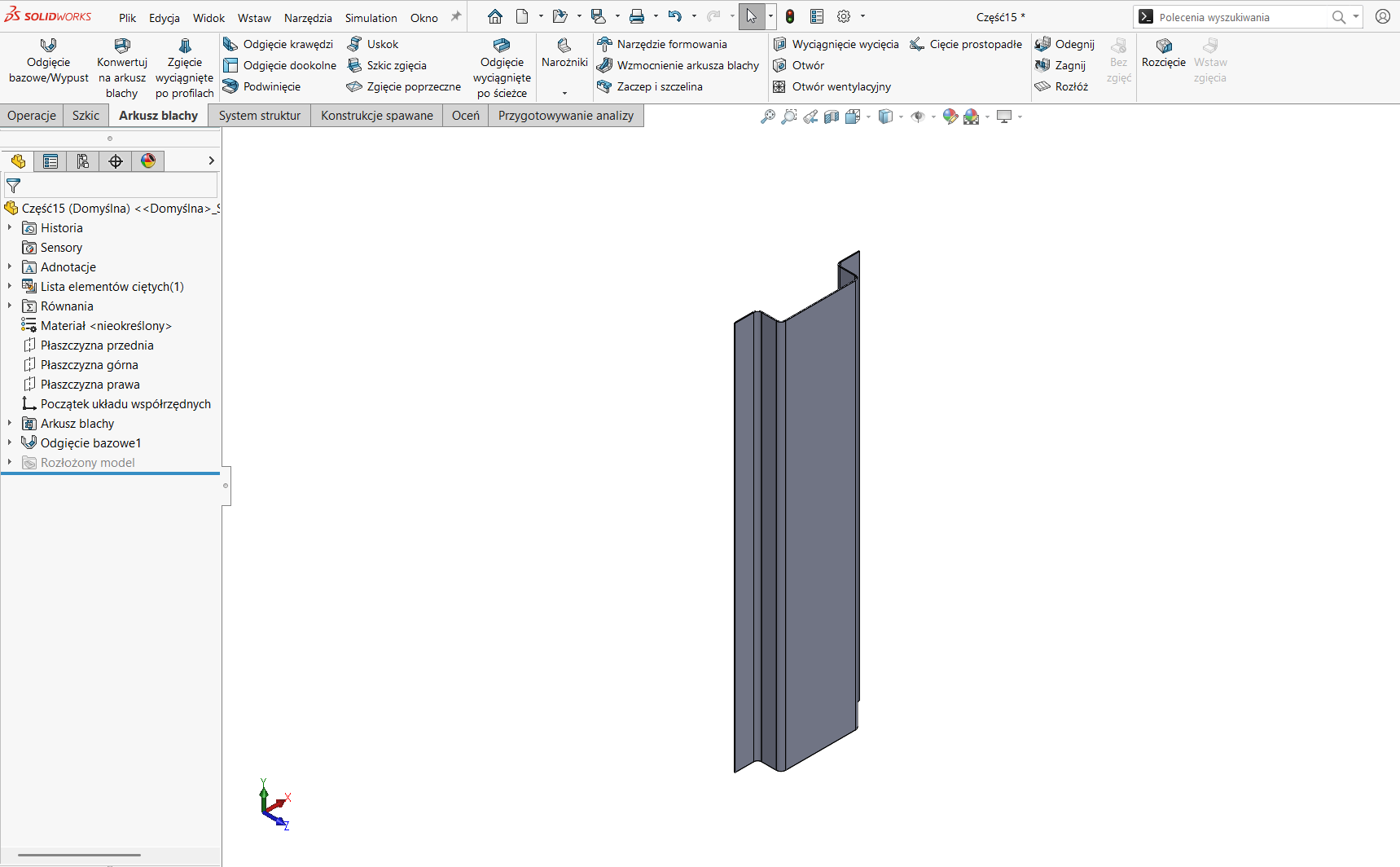

Pierwszym etapem jest przygotowanie elementu blaszanego. Następnie aby możliwa była operacja podziału konieczne jest dodanie elementów pozwalających na podział na przykład płaszczyzn.

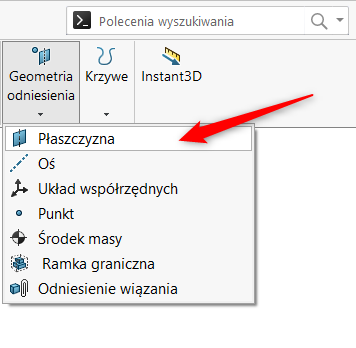

Z menu Geometria odniesienia -> Płaszczyzna tworzymy nowe płaszczyzny.

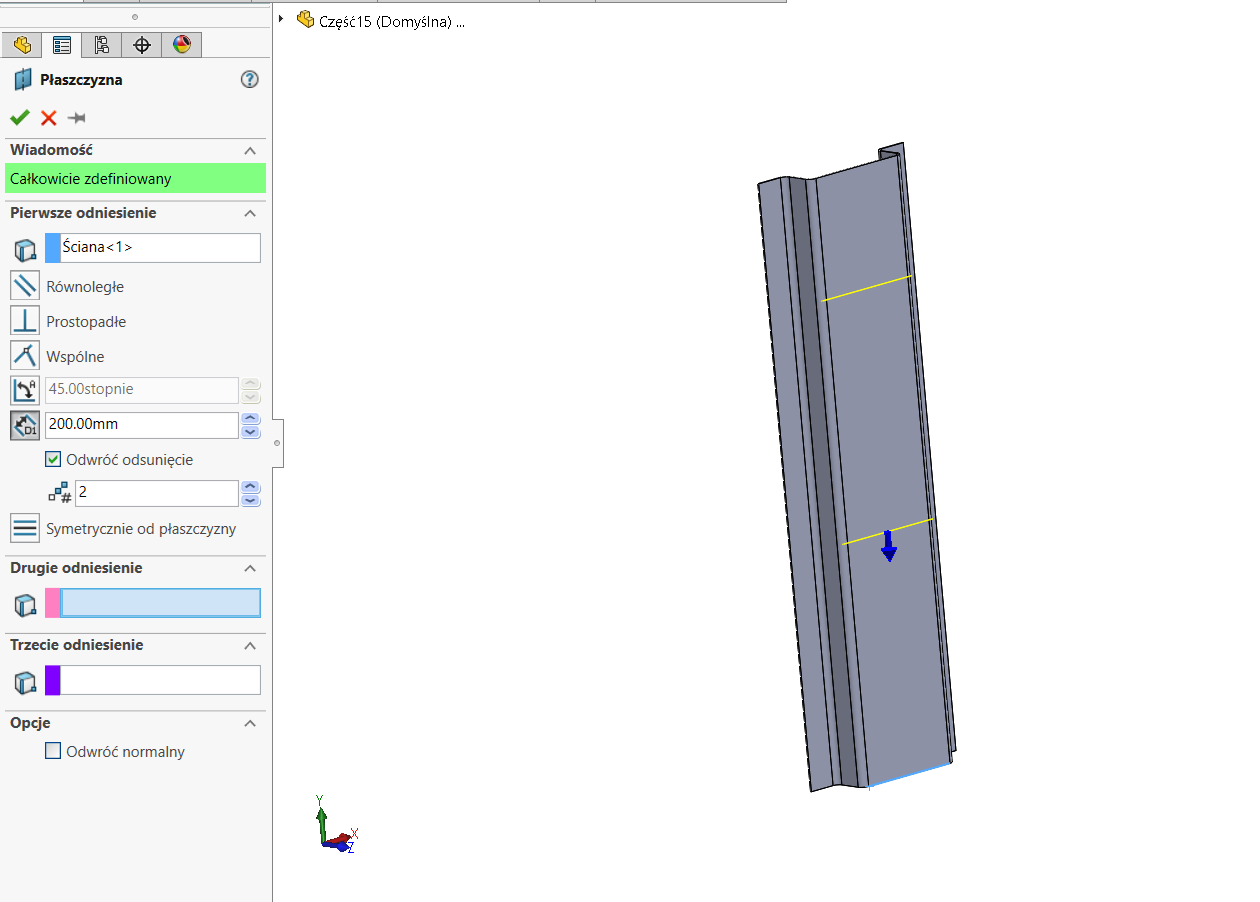

W tym przykładzie płaszczyzny są definiowane równolegle do wybranej ściany, w określonej odległości (np. 200 mm). Każda płaszczyzna odpowiada przyszłej linii podziału elementu. Dzięki temu uzyskujemy pełną kontrolę nad długościami powstałych części.

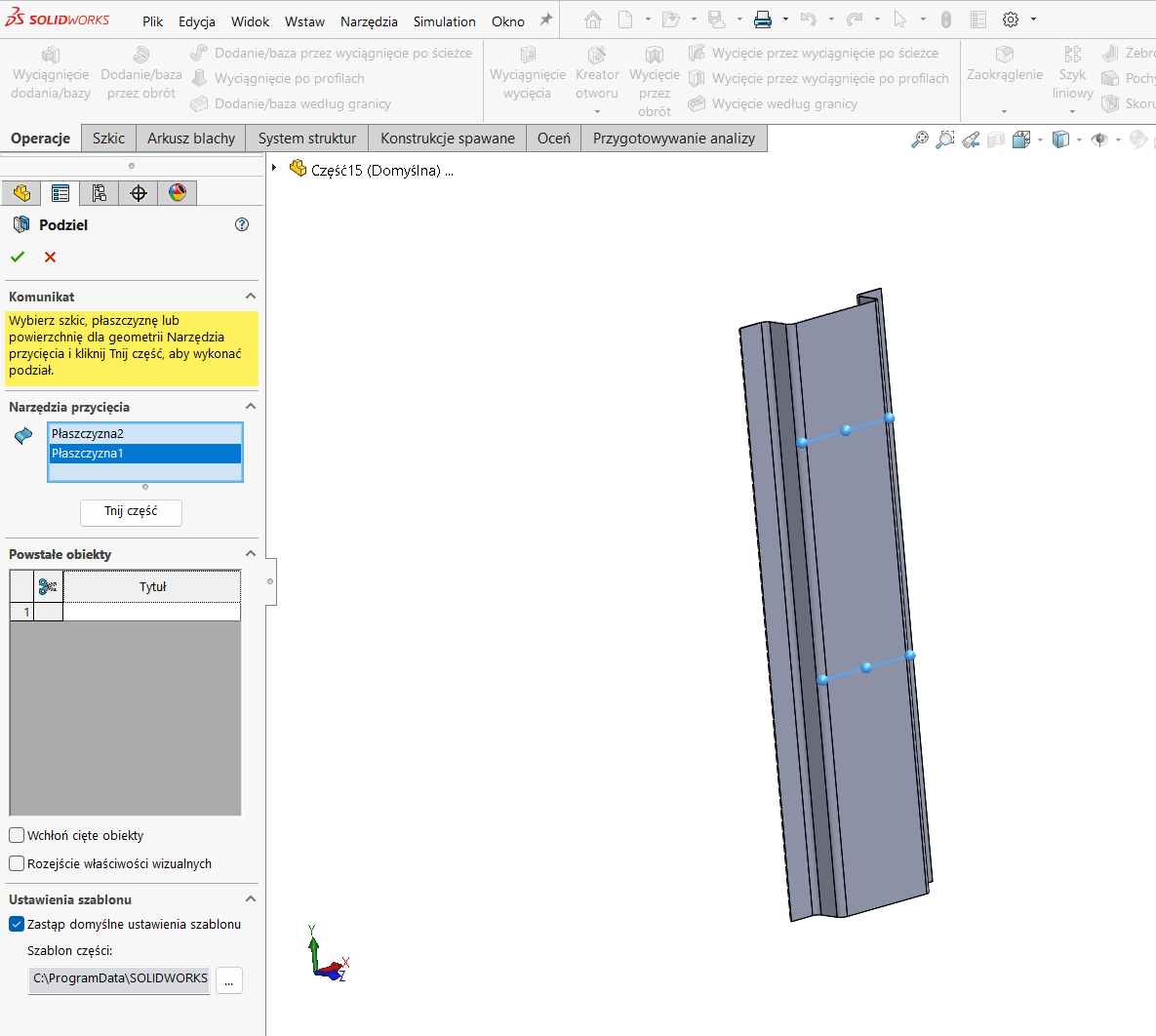

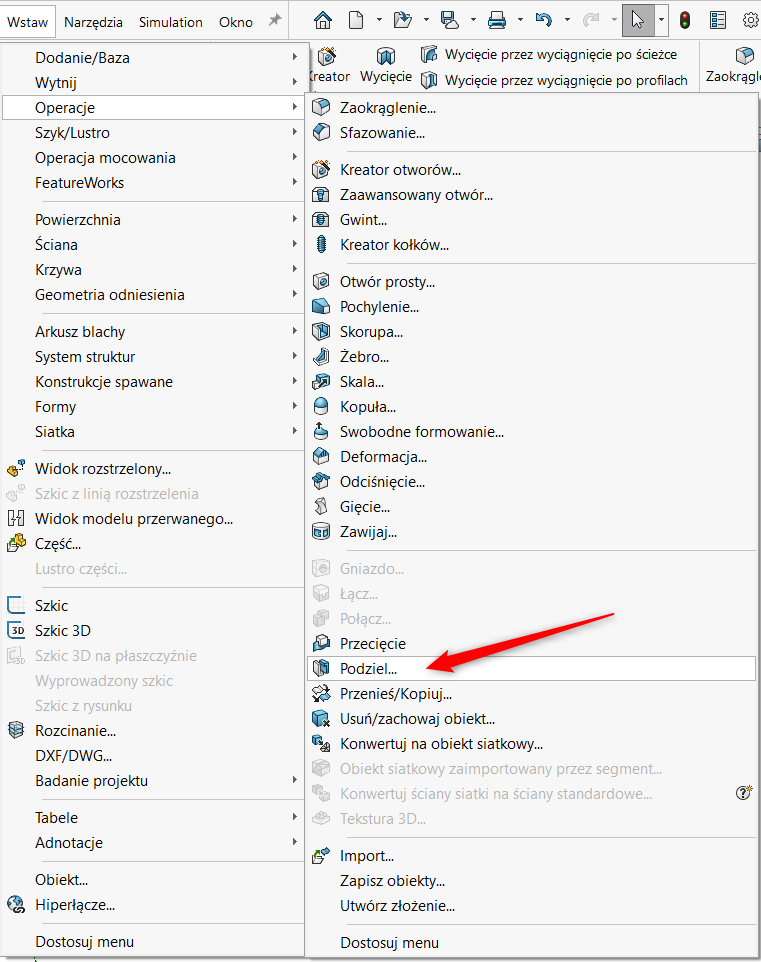

Po przygotowaniu płaszczyzn możemy przejść do właściwego podziału. Z menu Wstaw -> Operacje -> Podziel uruchamiamy polecenie. W sekcji Narzędzia przycięcia wskazujemy wcześniej utworzone płaszczyzny. SOLIDWORKS automatycznie generuje listę powstałych obiektów, każdy z nich reprezentuje osobny fragment modelu. W obszarze graficznym podglądowo widoczne są linie podziału. Na tym etapie element jest jeszcze jedną częścią, ale zawierającą kilka brył.

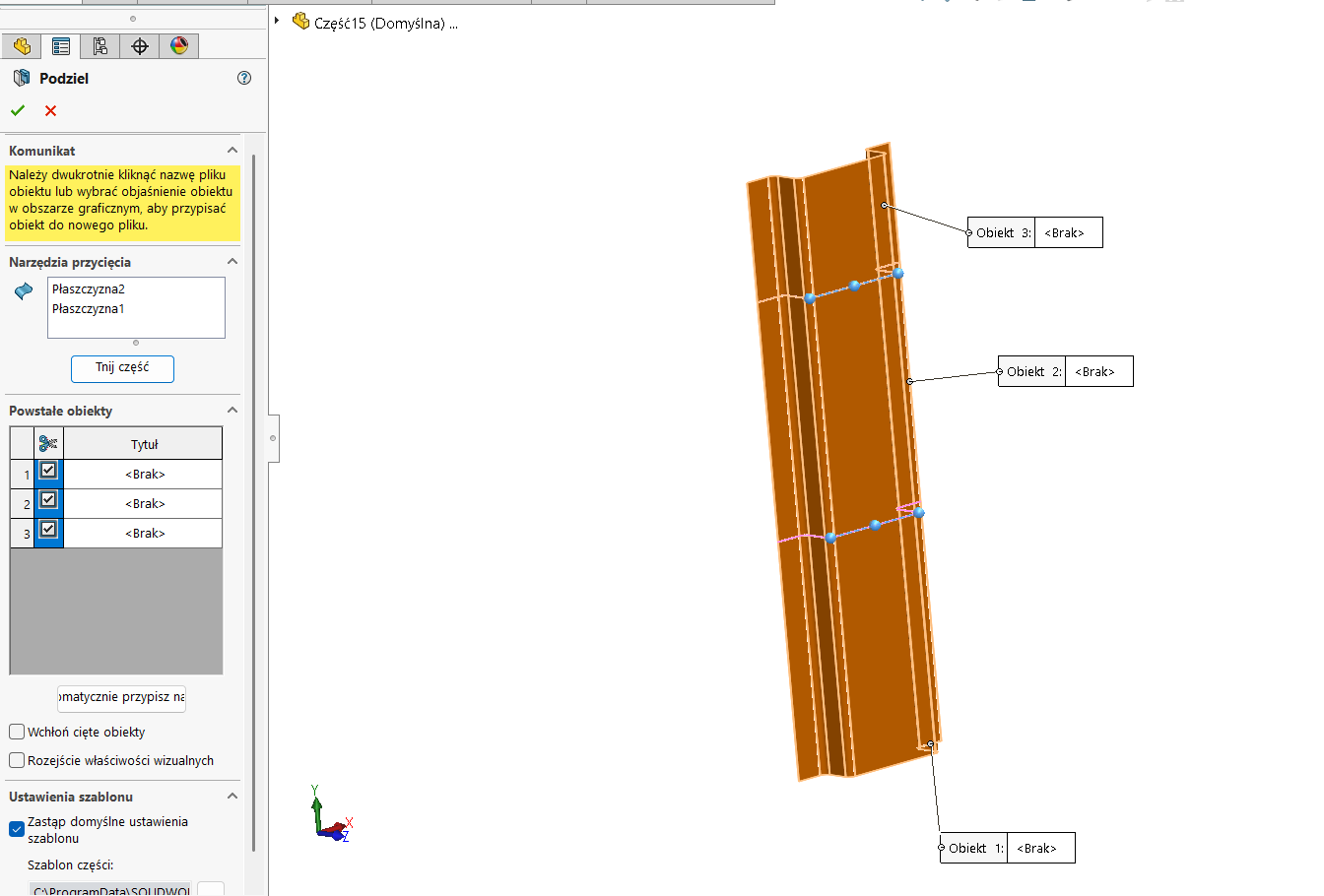

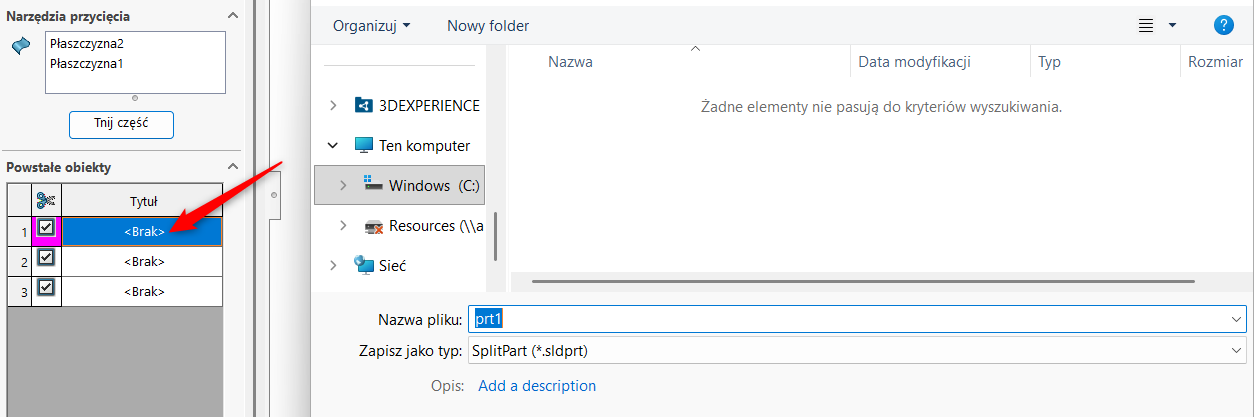

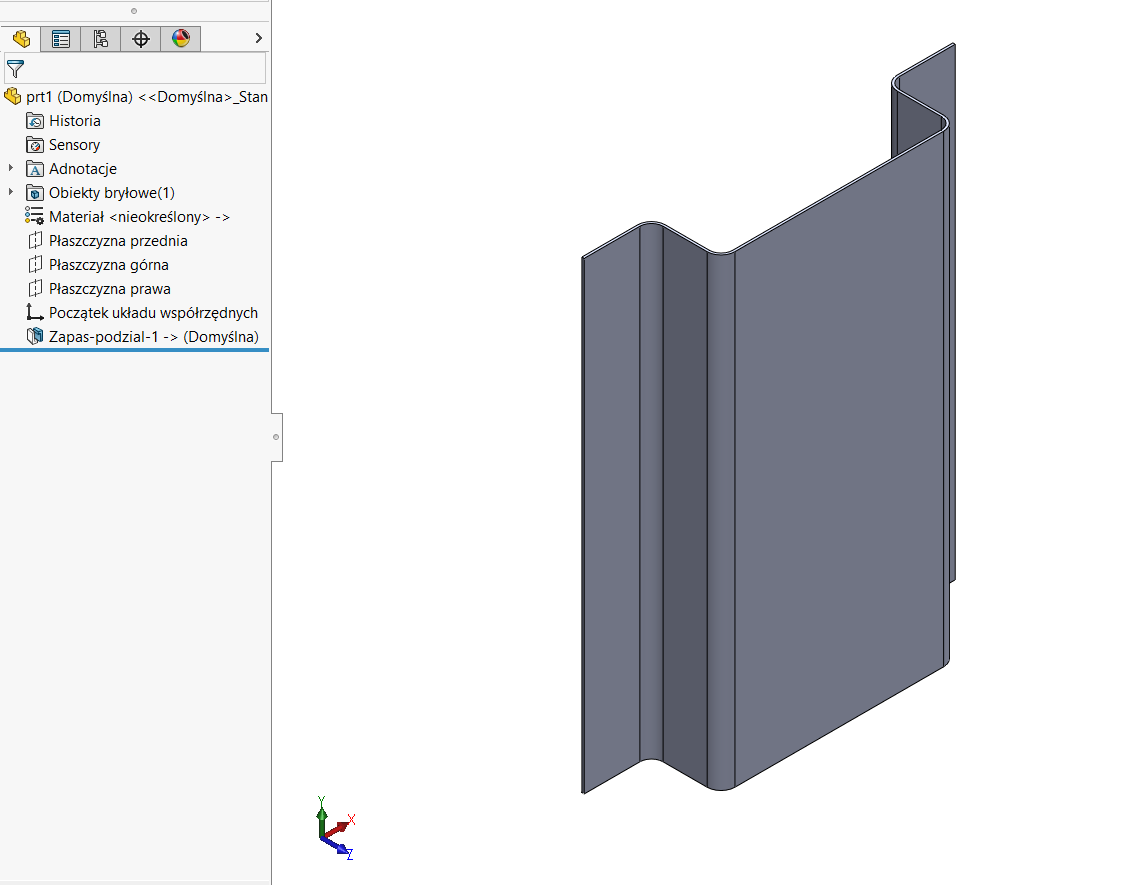

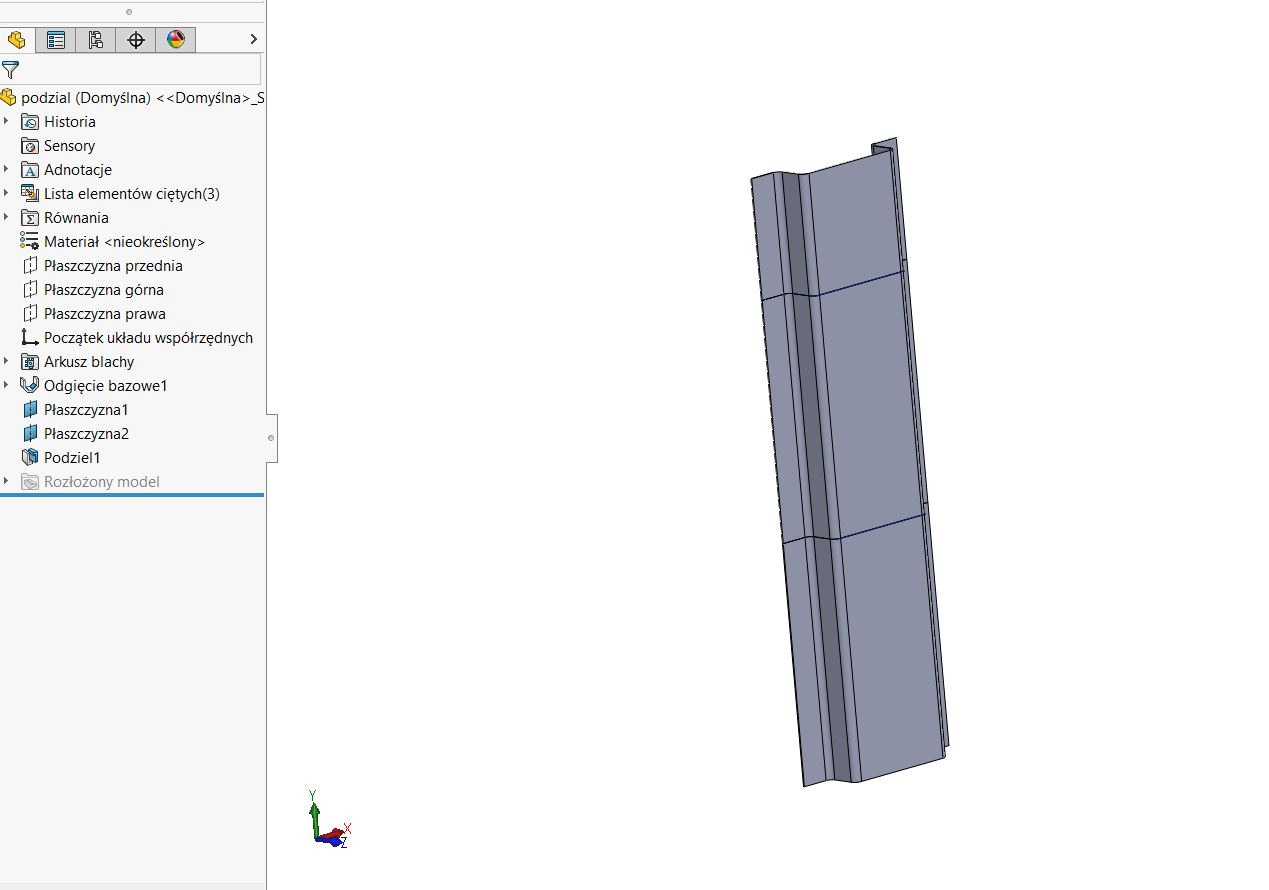

Kluczowym elementem operacji Podziel jest możliwość zapisania powstałych brył jako osobne pliki części. W tabeli Powstałe obiekty zaznaczamy bryły, które chcemy zapisać. Dwukrotnie klikamy w pole Tytuł i nadajemy nazwę pliku (np. prt1, prt2). Po zatwierdzeniu operacji SOLIDWORKS wyświetla okno zapisu, każdy fragment zostaje zapisany jako osobny plik. Modele te są pochodne, zachowują odniesienie do modelu nadrzędnego. W drzewie operacji pojawia się pozycja Podziel, a zapisane pliki są dostępne na dysku.
Dzięki temu wszelkie zmiany w części bazowej mogą być automatycznie propagowane do części pochodnych.
Najważniejsze zalety operacji Podziel
Zastosowanie operacji Podziel w elementach blaszanych pozwala:
- zachować spójność geometryczną wszystkich części,
- uniknąć ręcznego kopiowania i przycinania modeli,
- szybko generować pliki pochodne do produkcji,
- uprościć zarządzanie zmianami konstrukcyjnymi.
Jest to szczególnie przydatne przy długich profilach, osłonach, obudowach oraz elementach giętych o powtarzalnym charakterze i stanowi przydatne narzędzie do organizacji modeli produkcyjnych i przygotowania dokumentacji warsztatowej.
