Przedefiniowałeś szkic i nie wiesz jak go naprawić? Z pomocą przychodzi narzędzie – SketchXpert szkiców

Każdy z nas w swojej karierze zawodowej spotkał się z przedefiniowanym szkicem. Oznacza to nadanie relacji/wymiarów, które są w sprzeczności lub są niepotrzebne. Czyli występuje tak zwany konflikt elementu.

SOLIDWORKS -Sketch Xpert

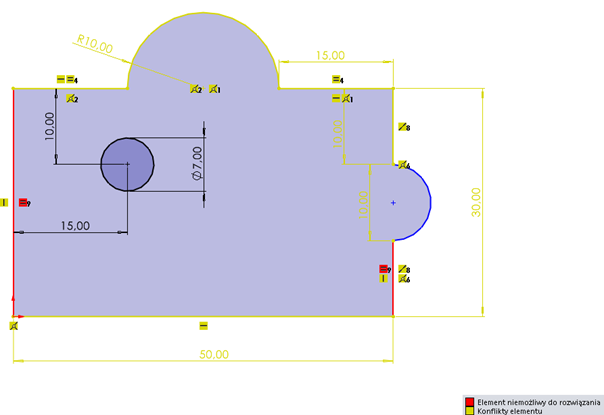

Przeanalizujmy co oznaczają kolory poszczególnych linii.

  • Niebieski – oznacza linię o nieustalonym położeniu
  • Czarny – oznacza linię o ustalonym położeniu
  • Żółty – oznacza przedefiniowanie szkicu
  • Czerwony – oznacza element niemożliwy do rozwiązania

W takim przypadku przychodzi nam z pomocą narzędzie SketchXpert. Narzędzie SketchXpert Szkiców służy do rozwiązywania przedefiniowanych szkiców. Narzędzie diagnozuje a następnie przechodzi przez i wyświetla potencjalne rozwiązania, a także wyświetla konflikty i pozwalana na wybranie dogodnego dla nas rozwiązania.

W celu włączenia narzędzie musimy znajdować się w otwarym szkicu w którym występują konflikty, a następnie przejść do zakładki:

Narzędzia ➔ Narzędzia szkicu ➔ SketchXpert Szkiców

SOLIDWORKS - narzędzia szkicu SketchXpert

Po uruchomieniu funkcji wybieramy opcję „diagnozuj”.

SOLIDWORKS Sketch Xpert - funkcja diagnozuj

Program przeanalizował nasz obecny szkic i w wyniku przeprowadzonych analiz zaproponował rozwiązania. W przedstawionym przypadku zaproponował aż 23 warianty rozwiązania konfliktów. W celu przeglądnięcia zaproponowanych rozwiązań klikamy strzałki zaznaczone na poniższym rysunku.

SOLIDWORKS Sketch Xpert - analiza szkicu

Gdy wybraliśmy odpowiednie rozwiązanie w zakładce „Więcej informacji/opcji” – przedstawiono, które relacje/wymiary program usunie. A na szkicu zostały przekreślone kolorem czerwonym.

SOLIDWORKS Sketch Xpert - usunięcie wymiarów

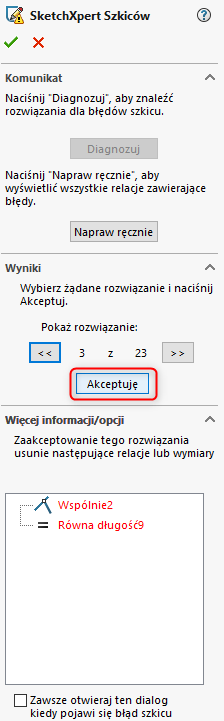

W celu dokonania zmian klikamy opcję „Akceptuję”.

SOLIDWORKS Sketch Xpert - akceptacja zmian
