Rozwiązywanie popularnych błędów listy elementów ciętych konstrukcji spawanej

Rozwiązywanie popularnych błędów listy elementów ciętych konstrukcji spawanej

Rozwiązywanie popularnych błędów listy elementów ciętych konstrukcji spawanej

Lista elementów ciętych konstrukcji spawanej w SOLIDWORKS jest wspaniałym narzędziem, pozwalającym na zdecydowaną redukcje czasu tworzenia rysunku technicznego. W niektórych przypadkach stwarza ona jednak drobne problemy, które powstają wskutek przeoczeń osoby pracującej nad projektem. Poniżej znajdziesz najpopularniejsze z nich, wraz z sugerowanymi rozwiązaniami.

Brak wyświetlenia masy

lista elementów ciętych konstrukcji spawanej solidworks

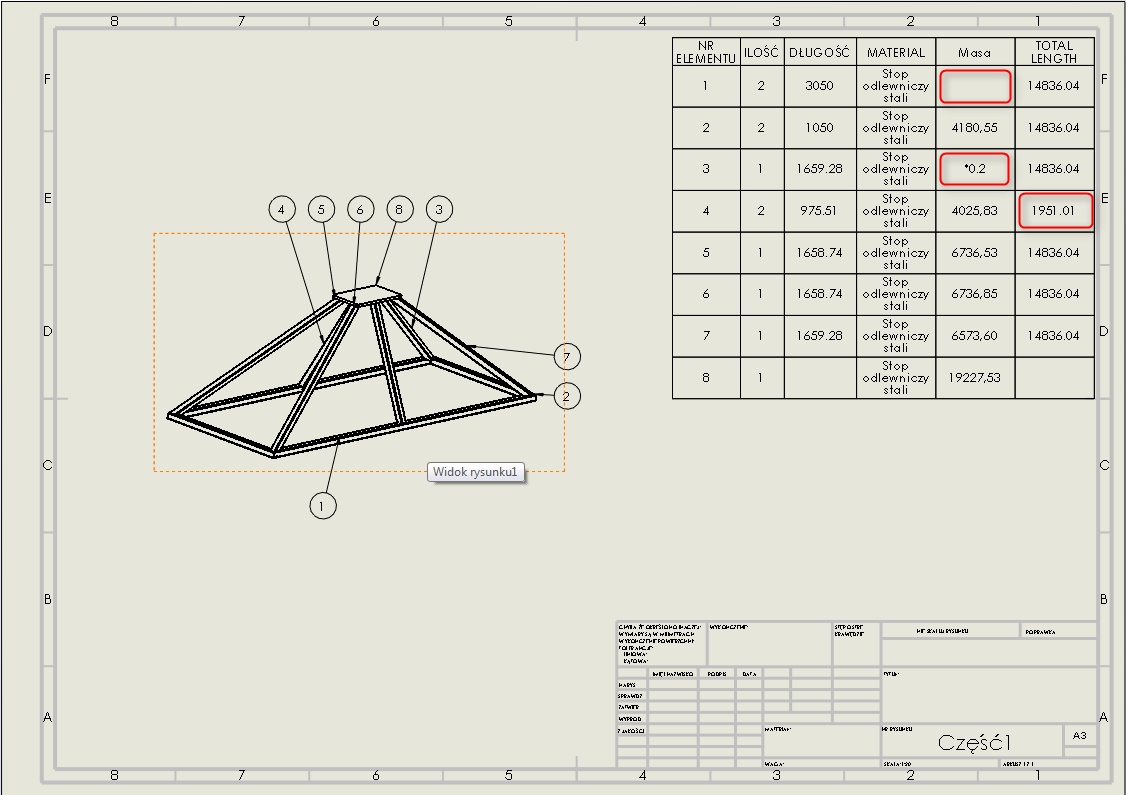

Na powyższym zrzucie ekranu zawarty został widok rysunku technicznego. Jak można zauważyć, w liście elementów ciętych konstrukcji spawanej pojawiło się kilka znaczących błędów. Pierwszym z nich jest brak wyświetlania masy dla elementu 1. Jaki jest tego powód, skoro dla pozostałych elementów masa jest wyświetlana poprawnie? Aby to sprawdzić należy przejść do modelu naszej konstrukcji, a następnie wybrać „Właściwości…” listy elementów ciętych.właściwości konstrukcji spawanej solidworks

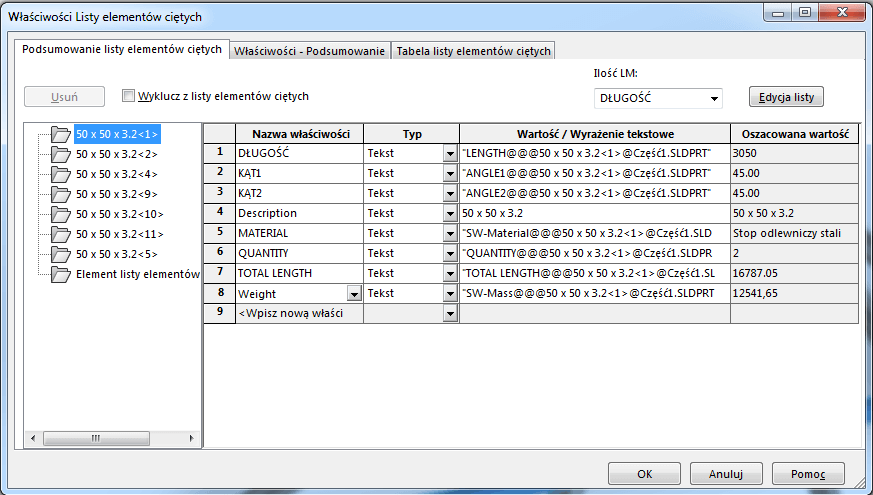

Otwarte zostanie okno „Właściwości listy elementów ciętych”. W tym przypadku interesuje nas zakładka „Podsumowanie listy elementów ciętych”. Znajdziemy tam zestaw dostępnych właściwości dla każdego ciętego elementu – warto podkreślić, że nie zawsze będą one wykorzystywane przez nas podczas tworzenia rysunku. Oczywiście właściwości te możemy dowolnie edytować i dodawać. Rozwiążmy  zatem nasz problem. Dotyczył on masy, a takiej właściwości w naszym zestawieniu dla elementu 50 x 50 x 3.2<1> nie mamy. Jest za to właściwość „Mass” (pl. masa), której wartość odpowiada poszukiwanej przez nas masie.

właściwości konstrukcji spawanej lista

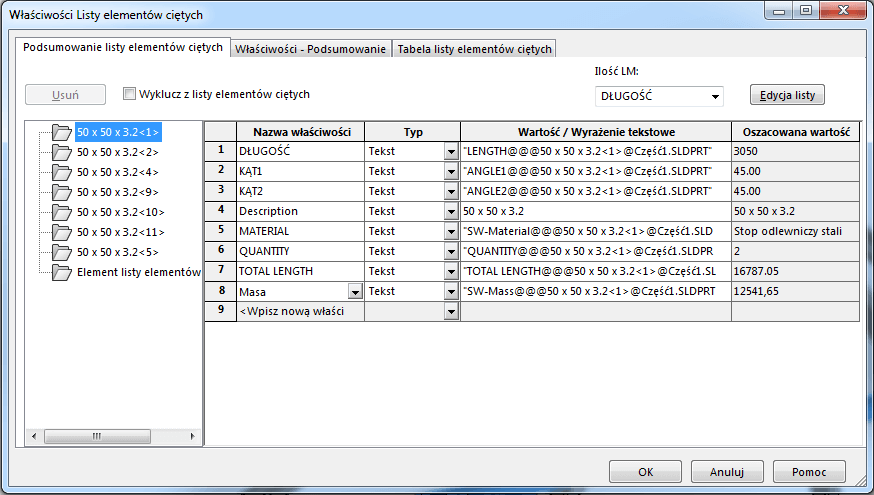

Wystarczy  zmienić nazwę tej właściwości z “Weight”naMasa”, jak na poniższym zrzucie, co rozwiąże problem.

problem z wyświetlaniem masy solidworks

Błędna wartość masy

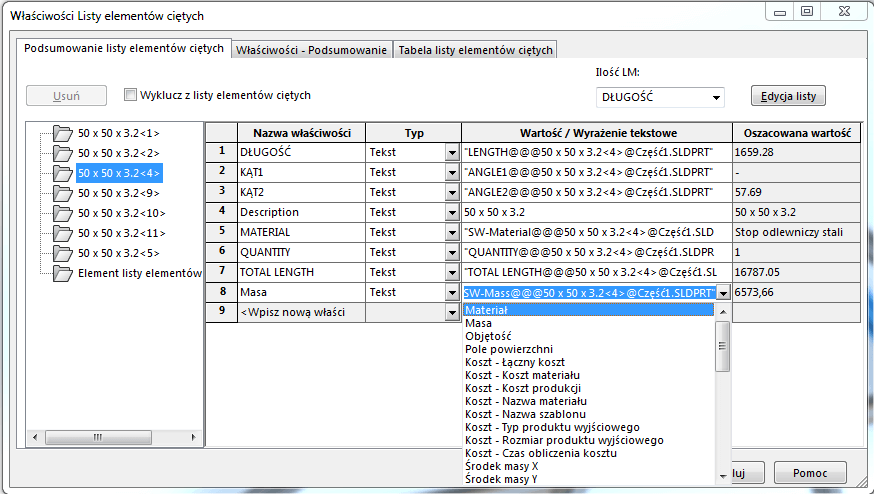

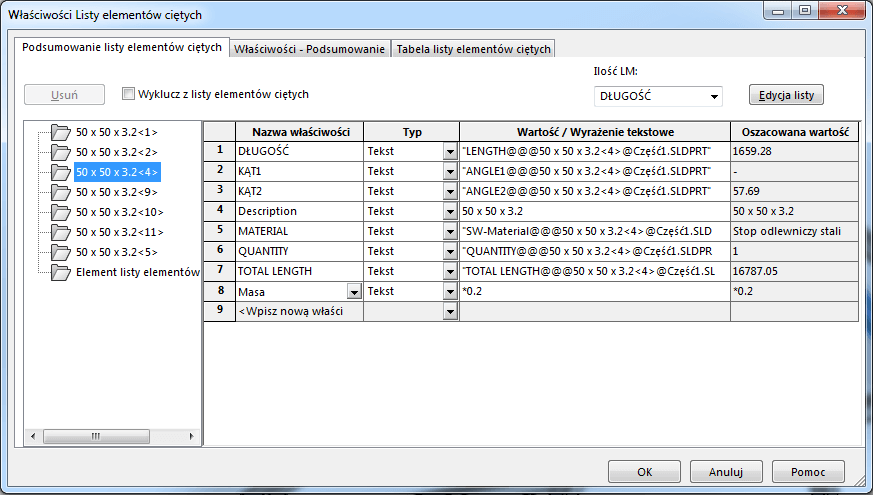

Kolejnym problemem była błędna wartość masy. Problem ten rozwiążemy znów we właściwościach listy elementów ciętych. W tym przypadku skupimy się na kolumnie „Wartość/Wyrażenie tekstowe”. Rozwiązanie jest proste. Należy kliknąć w wartość „*0.2” i z listy rozwijanej wybrać interesującą nas pozycję, w tym przypadku będzie to „Masa”.

błędne wyświetlanie masy solidworks

błędy w konstrukcji spawanej

Problem z wyświetleniem długości profilu

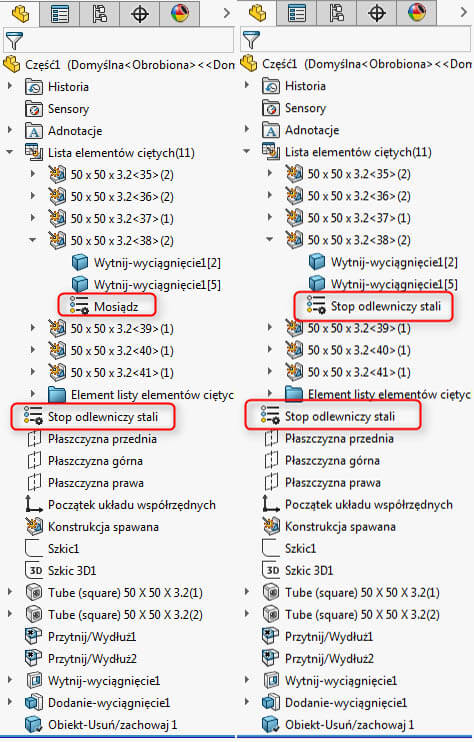

Kolejny problem naszej listy to inna długość całkowita wykorzystywanego profilu, pomimo faktu, iż całość konstrukcji zbudowana jest z tych samych profili. Błąd ten może mieć wiele źródeł, jednak najpopularniejszym z nich jest zadanie innego materiału na poziomie listy elementów ciętych.

inna długość profili w konstrukcji spawanej solidworks

W naszym przypadku materiałem pierwotnym elementu ciętego był mosiądz, jednak sama zmiana na poziomie elementu na stop odlewniczy stali nie rozwiązuje problemu. Ważnym jest, aby po każdym zadaniu materiału na poziomie listy elementów ciętych, odświeżyć materiał na poziomie całej konstrukcji. Odtworzone zostaną wtedy wszystkie właściwości elementów, w tym m.in. długość całkowita profilu. Podczas zmian materiału należy zawsze odświeżyć materiał na poziomie konstrukcji.

Czym byłoby projektowanie bez drobnych błędów? Nikt z nas ich nie uniknie, ale zawsze znajdzie się rozwiązanie pozwalające na wybrnięcie z każdego problemu.
