Sekretna komenda SOLIDWORKS

sekretna komenda solidworks

Sekretna komenda SOLIDWORKS

Mówię “Sekretna komenda”, ponieważ nie ma żadnego menu, przycisku, aby ją włączyć… Jest tylko dostępna po wciśnięciu kombinacji klawiszy CTRL+Q, czyli wymuszenia przebudowy. Będzie to dla Ciebie nowość jeśli tylko używałeś zwykłej przebudowy klikając na ikonę sygnalizatora w górnej części ekranu, bądź używaniu skrótu klawiszowego CTRL+B.

CTRL+B vs. CTRL+Q

przebudowa

Jaka jest różnica pomiędzy zwykłą przebudową, a wymuszoną? Kiedy podczas Twojej pracy dodajesz operacje, usuwasz, zmieniasz parametry, w drzewie operacji pojawi sygnalizator, tzn. że dana operacja wymaga przebudowy. Wtedy najczęściej używasz zwykłej przebudowy CTRL+B lub używasz ikony sygnalizatora. Teraz Ci powiem co się dzieje w drzewie. Program zaczyna analizować operacje zaczynając od góry, kiedy znajdzie operacje, która została zmieniona, wykonuje przebudowę, a przy niezmodyfikowanych od ostatniej przebudowy ignoruje i przechodzi do kolejnej. Zaoszczędza nam to sporo czasu.

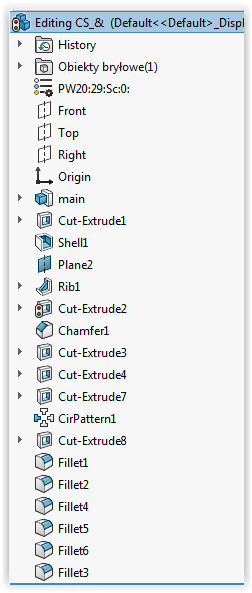

solidworks przebuduj

Podczas korzystania ze skrótu CTRL+Q, aby zainicjować wymuszenie przebudowy, dzieje się coś zupełnie innego. Zamiast zmodyfikowanych operacji w drzewie, przebudowywane jest całe, zaczynając od góry w dół.

Jest to bardzo gruntowna przebudowa i często trwa dłużej niż standardowa. Jednak różnica czasu bywa bardzo znikoma, a często jest to zaledwie mniej niż sekunda. Zaletą CTRL+Q jest to, że można bardzo często znaleźć błędy i problemy w modelu, które są pomijane przy użyciu standardowej przebudowy.

Bardzo często wymuszenie przebudowy może rozwiązać nie które problemy:

  • Operacja nie pokazuje poprawnej wysokości,
  • Równania nie są rozwiązywane,
  • Kolory ścian wyświetlają się nie poprawnie,
  • Tabelka rysunkowa się nie aktualizuje,
  • Widok rysunków nie są aktualizowane,
  • Wiązanie w złożeniu nie są aktualne,
  • Konfiguracje złożenia się nie aktualizują.

Jeśli nie działa coś poprawnie, albo coś się nie aktualizuje zastosuje CTRL+Q. Zawsze używam wymuszonej przebudowy, że o zwykłej to prawie zapomniałem. Tak bardzo weszło mi to w nawyk, że momentami w pakiecie Microsoft Office go używam :P.

Sekretna komenda SOLIDWORKS została ujawniona!
