SolidCAM 2021 – Ustawienie przygotówki jako plik STL – Edytor modeli przygotówki STL

SolidCAM 2021 – Ustawienie przygotówki jako plik STL – Edytor modeli przygotówki STL

SolidCAM pozwala na zadeklarowanie przygotówki z zewnętrznego pliku STL. Ten sposób wykorzystuje się często w przypadkach kiedy np. w ciągu procesu technologicznego korzystamy z różnych maszyn, przygotówkę zakupujemy od zewnętrznego producenta w formie odlewu/odkuwki i otrzymujemy od niego model STL. Jednak aby plik został zaczytany w odpowiednim miejscu należy wiedzieć w jaki sposób SolidCAM ustawia plik STL względem pliku modelu docelowego.

Jak zapisać układ przygotówki?

SolidCAM nakłada układ przygotówki na układ zastosowany w oprogramowaniu SOLIDWORKS. Aby odpowiednio dopasować przygotówkę, musi ona zostać zapisana z układem współrzędnych, który pozwoli po nałożeniu go na układ SOLIDWORKS prawidłowo usytuować przygotówkę względem modelu.

Rozpatrzmy przykład przedstawiony na rysunku 1 (model docelowy) oraz 2 (przygotówka)

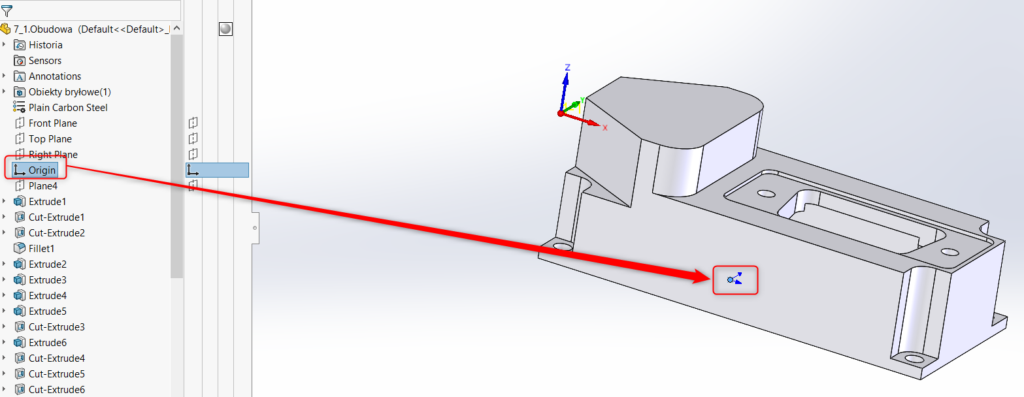

Początek układu współrzędnych SOLIDWORKS

Rys. 1 Początek układu SOLIDWORKS

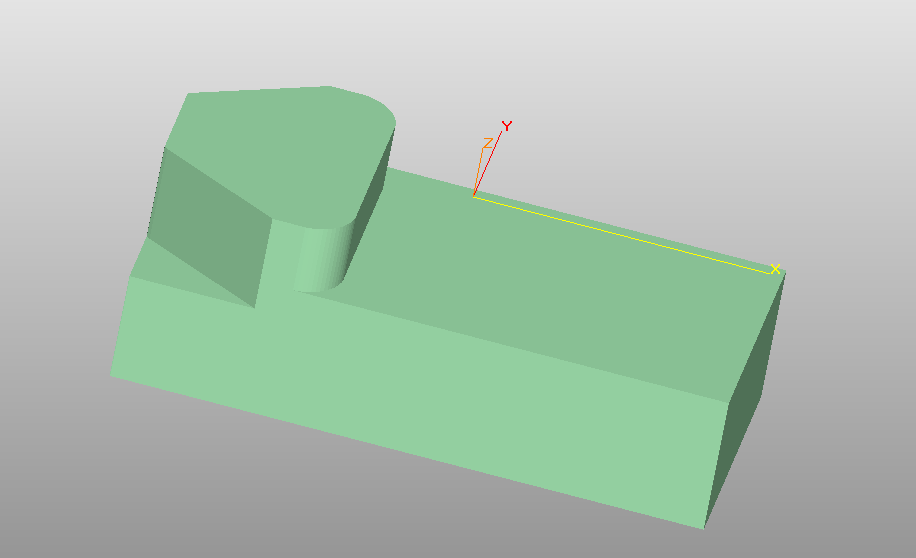

Układ współrzędnych przygotówki
Rys. 2 Układ współrzędnych przygotówki

W przypadku kiedy oba układy byłyby tak usytuowane, przygotówka byłaby źle ustawiona względem modelu. Rysunek 3 przedstawia sytuację po wybraniu przygotówki w programie SolidCAM jako model STL i wgraniu naszego pliku. Po wybraniu opcji Zaktualizowanej przygotówki mamy podgląd na miejsce zlokalizowania jej.

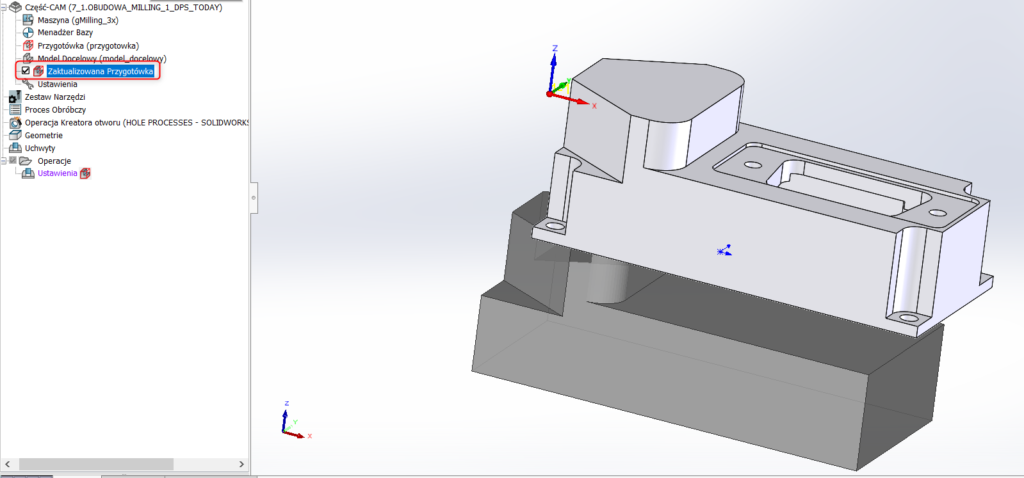

Nałożenie pliku przygotówki STL na model docelowy
Rys. 3 Nałożenie pliku przygotówki STL na model docelowy

Aby poradzić sobie z tym problemem możemy:

  • Wrzucić plik STL do SOLIDWORKS, a następnie stworzyć nowy układ współrzędnych, który będzie odpowiednio usytuowany i zapisać plik
  • Skorzystać z wbudowanego w SolidCAM edytora modeli przygotówki STL

Ustawienie układu współrzędnych przy pomocy SOLIDWORKS

Na początku uruchamiamy plik STL za pomocą oprogramowania SOLIDWORKS

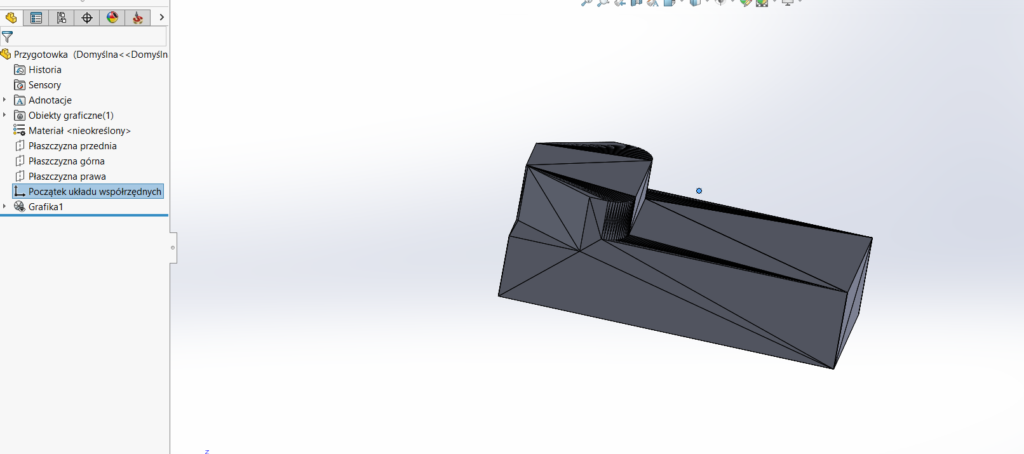

Uruchomienie pliku STL przy pomocy SOLIDWORKS

Rys. 4 Uruchomienie pliku STL przy pomocy SOLIDWORKS

W przypadku kiedy program zaczytał element jako grafikę, nalezy przekonwertować go na obiekt siatkowy (rysunek 5). Oczywiście istnieje kilka sposobów importowania plików STL do oprogramowania SOLIDWORKS, które pozwalają od razu zaczytać element jako bryłę.

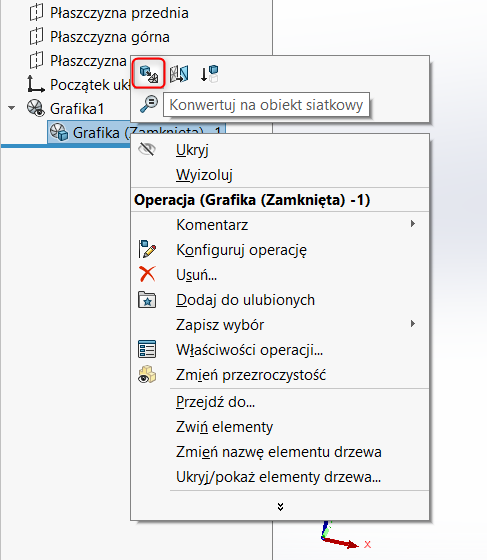

Konwertowanie na obiekt siatkowy - SolidCAM

Rys. 5Konwertowanie na obiekt siatkowy

Przykładowy sposób tworzenia układu współrzędnych

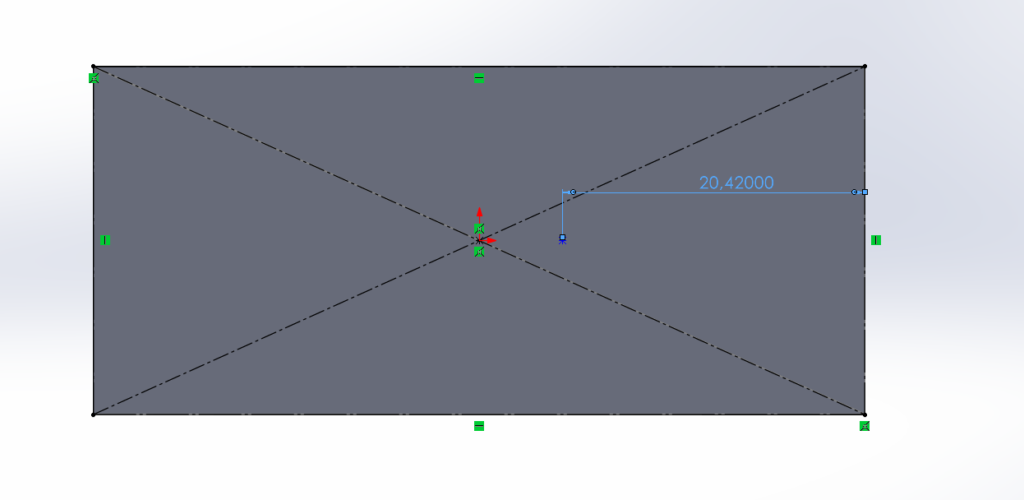

Na początku na płaszczyźnie gdzie chcemy umieścić układ współrzędnych tworzymy płaszczyznę, a na niej szkic i umieszczamy punkt w którym ma znaleźć się początek układu wspólrzędnych (rys. 6).

Lokalizacja punktu do stworzenia nowego układu współrzędnych

Rys. 6 Lokalizacja punktu do stworzenia nowego układu współrzędnych

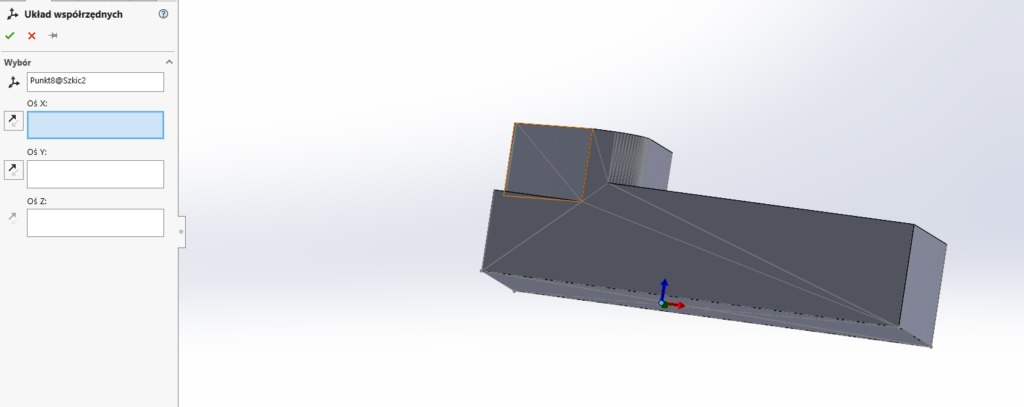

Następnie, przy pomocy opcji tworzenia nowych układów współrzędnych w SOLIDWORKS, wskazujemy punkt początkowy i kierunki osi (rys. 7)
Tworzenie nowego układu współrzędnych

Rys. 7 Tworzenie nowego układu współrzędnych

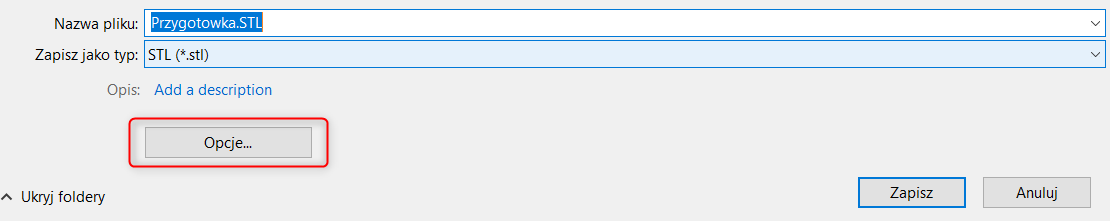

Po utworzeniu nowego układu współrzędnych wybieramy “Plik”, następnie “Zapisz jako” i wskazujemy rozszerzenie STL. Ważne aby w opcjach (Rys. 8) wybrać układ współrzędnych względem którego chcemy zapisać model oraz zaznaczyć opcję nie przenoś danych wejściowych STLdo pierwszej ćwiartki układu współrzędnych (Rys. 9).

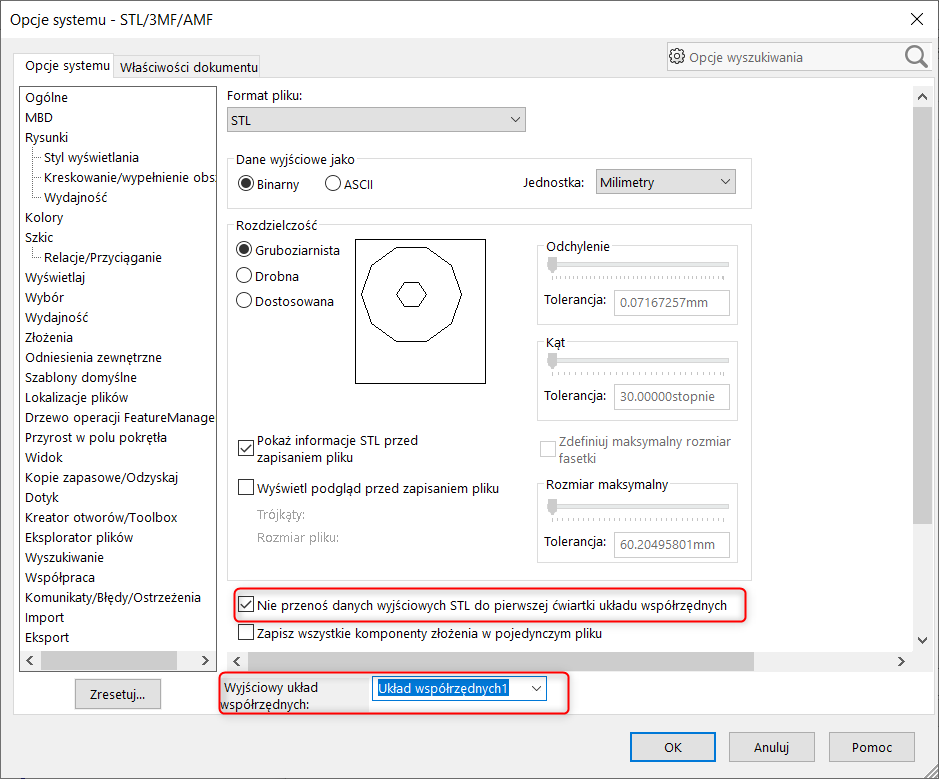

Opcje zapisu

Rys. 8 Opcje zapisu (1)

Opcje zapisu

Rys. 9 Opcje zapisu (2)

Ustawienie układu współrzędnych przy użyciu edytora modeli przygotówki STL

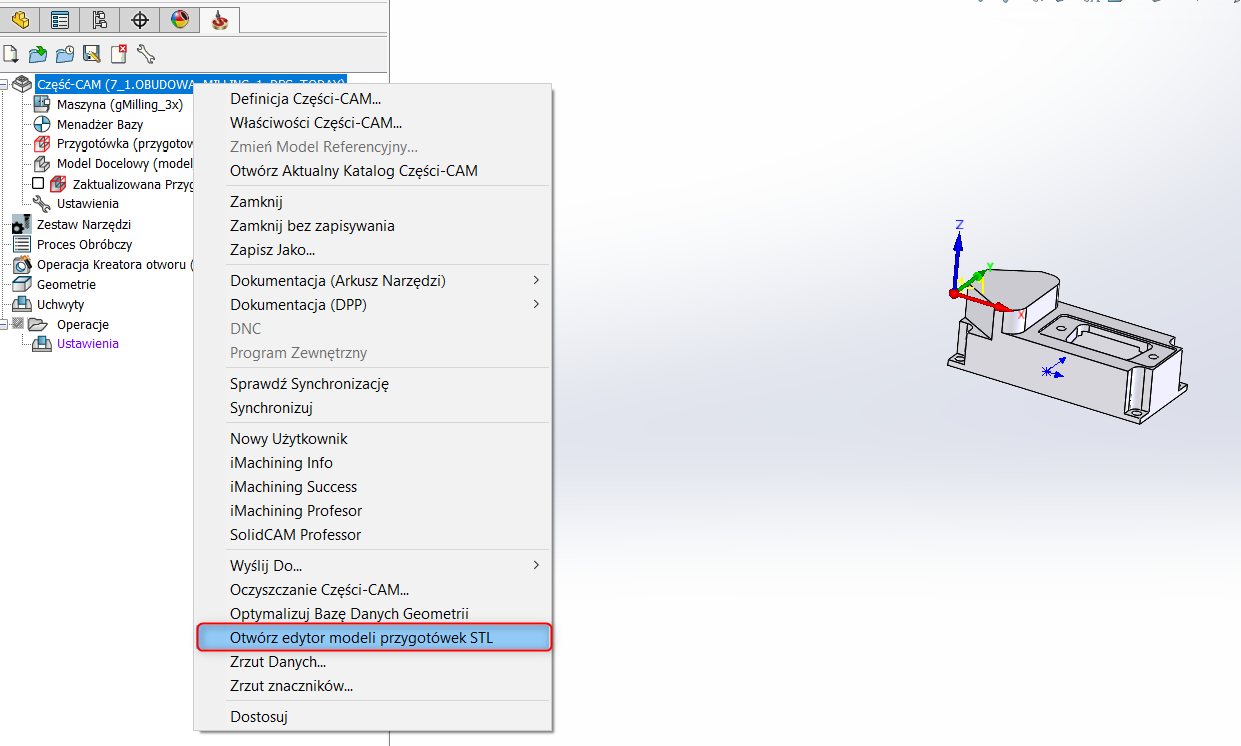

Wiele osób nie zdaje sobie sprawy, że mają możliwość zmiany układu współrzędnych przygotówki przy użyciu SolidCAMa. W tym celu możemy posłużyć się edytorem modeli przygotówki STL. Możemy go wybrać poprzez kliknięcie PPM na Część-CAM zajmującą najwyższą pozycję w drzewie CAM a następnie Otwórz edytor modeli przygotówki STL (Rys. 10).

Edytor modeli przygotówki STL

Rys. 10 Edytor modeli przygotówki STL

Po wybraniu opcji otworzy się okno edytora(rys. 11). Należy wybrać opcję “Open”, a następnie wskazać model STL. Po jego wybraniu, w sektorze “Bodies” pojawi się pozycja z numerem części. W oknie widoku modelu pojawi się graficzna reprezentacja naszej przygotówki (rys. 12).

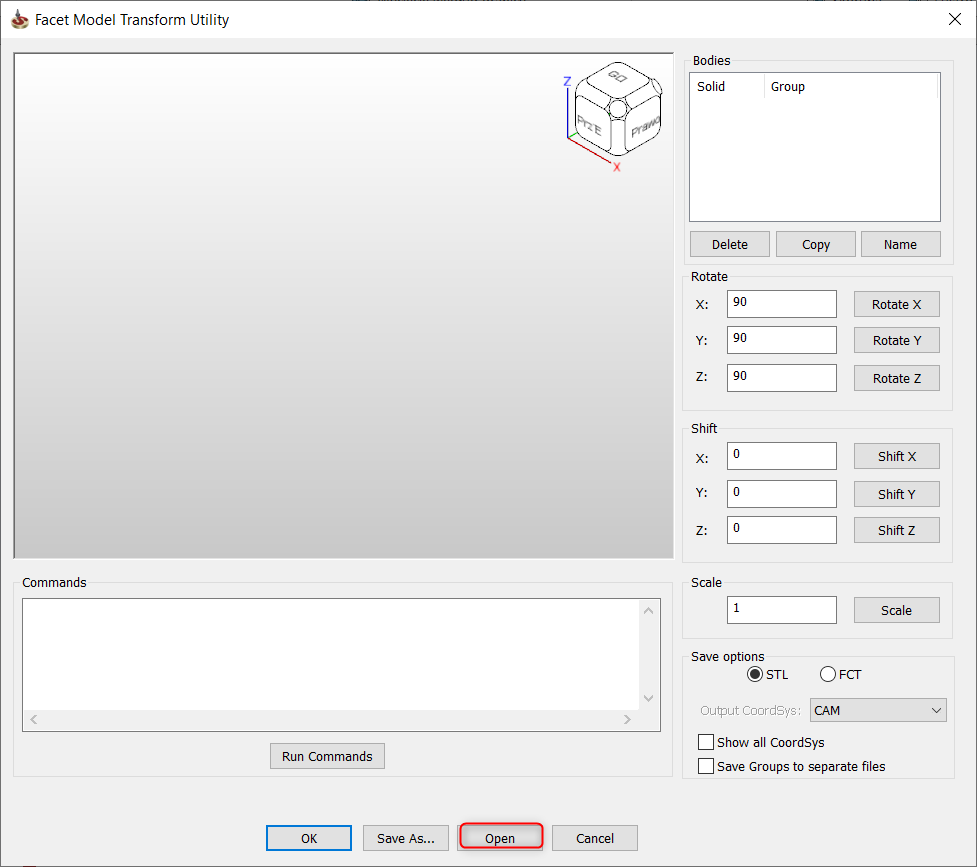

Okno edytora modeli przygotówki STL

Rys. 11 Okno edytora modeli przygotówki STL

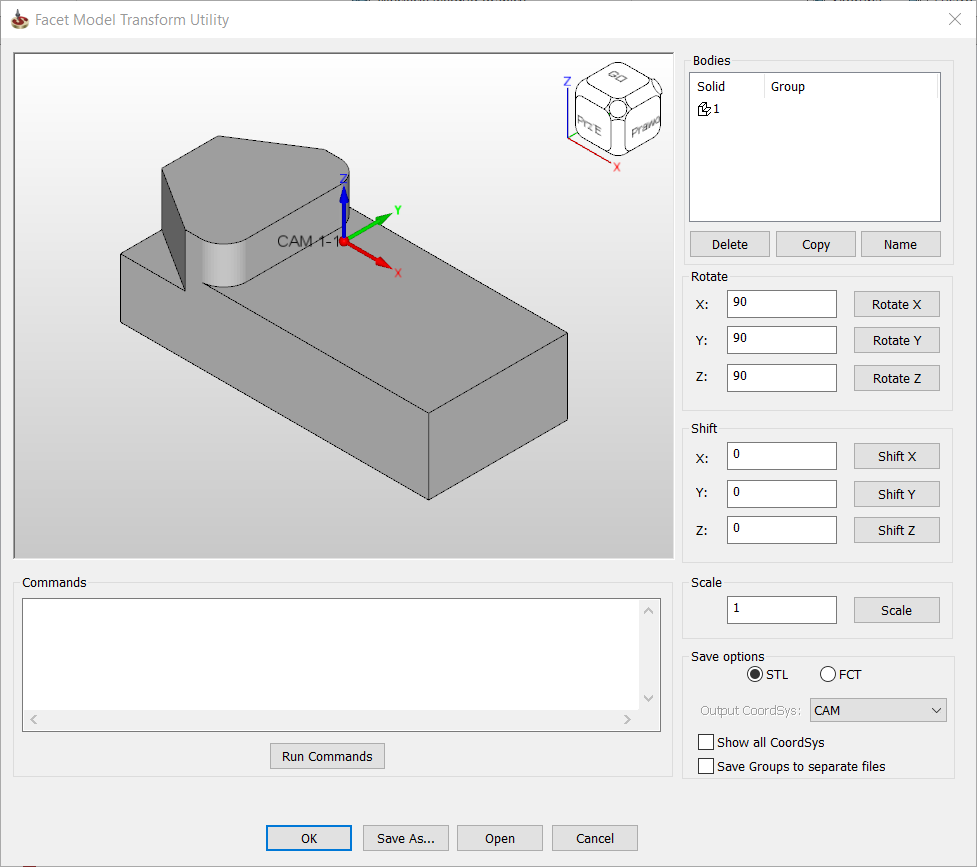

Okno edytora modeli przygotówki STL po wskazaniu pliku STL

Rys. 12 Okno edytora modeli przygotówki STL po wskazaniu pliku STL

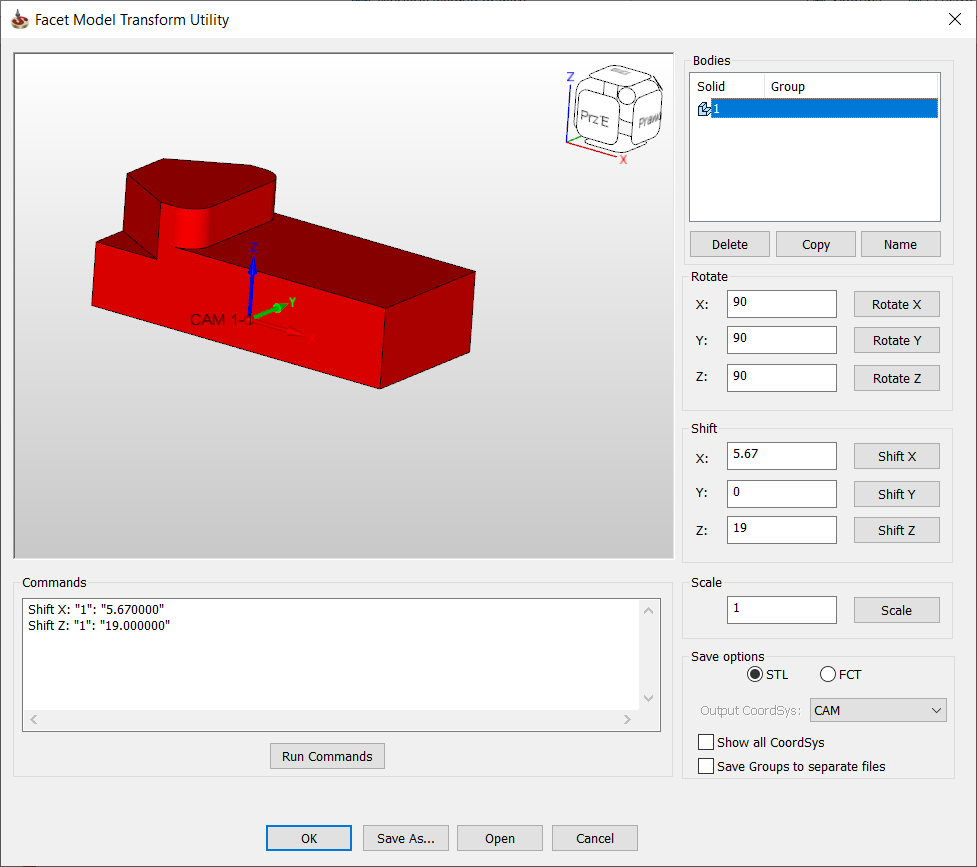

Sekcja “Rotate” pozwala nam obracać model względem osi XYZ. Sekcja “Shift” pozwala na przesunięcie detalu wzdłuż osi XYZ. W obszarze “Scale mamy możliwość skalowania odpowiednio wielkości przygotówki o zadany współczynnik. W naszym przypadku chcemy przesunąć detal o jego wysokość do góry (19 jednostek) oraz wzdłuż osi X o 5,67 jednostek. W celu wykonania takiego zabiegu najpierw musimy wskazać bryłę w oknie “Bodies”, a następnie dokonać przesunięcia o odpowiednią ilość jednostek dla każdej osi. Wynik przesunięcia widzimy na rysunku 13.
Wynik przesunięcia przygotówki względem układu

Rys. 13 Wynik przesunięcia przygotówki względem układu

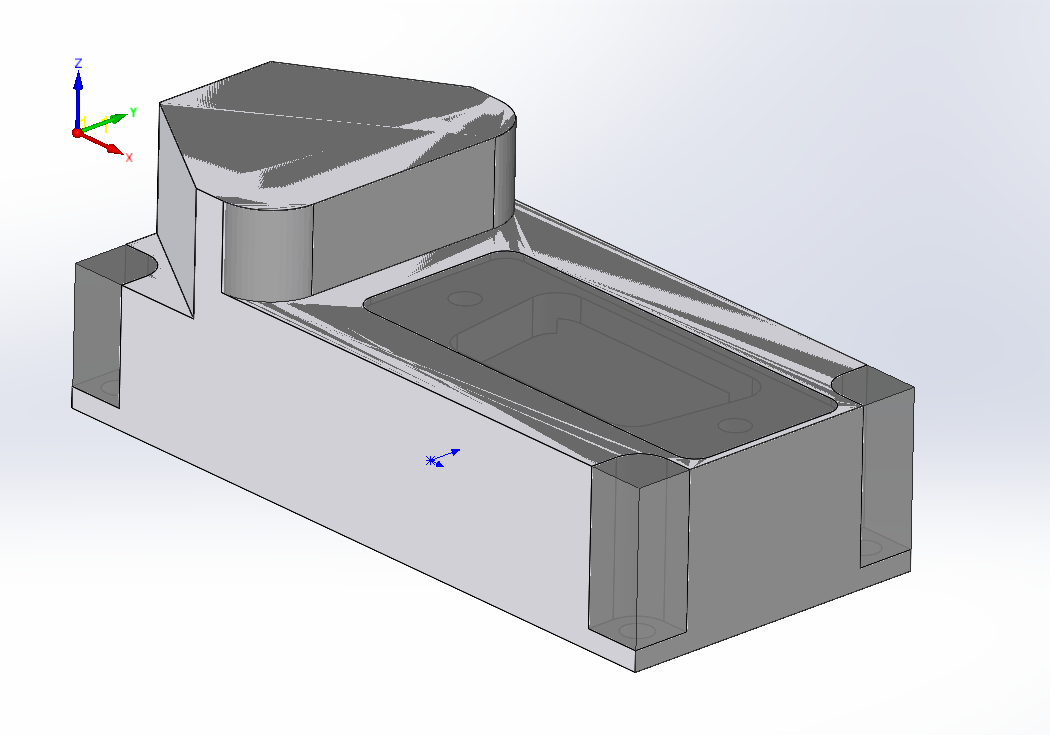

Ostatnim krokiem jest zapisanie pliku przy pomocy opcji “Save As”. Tak przygotowany plik należy podmienić w programie SolidCAM. Wynik po nałożeniu pliku STL z nowym układem współrzędnych przedstawia poniższy rysunek.
Wynik podglądu przy użyciu zaktualizowanej przygotówki

Rys. 14 Wynik podglądu przy użyciu zaktualizowanej przygotówki
