SolidCAM, dzięki modułowi zaawansowanego toczenia, oferuje jedno z kluczowych narzędzi w programowaniu maszyn wielokanałowych – menedżer sekwencji operacji. Jest to funkcjonalność niezbędna do prawidłowej synchronizacji oraz efektywnej organizacji kolejności operacji na obrabiarkach wielokanałowych, w tym maszynach swiss-type.

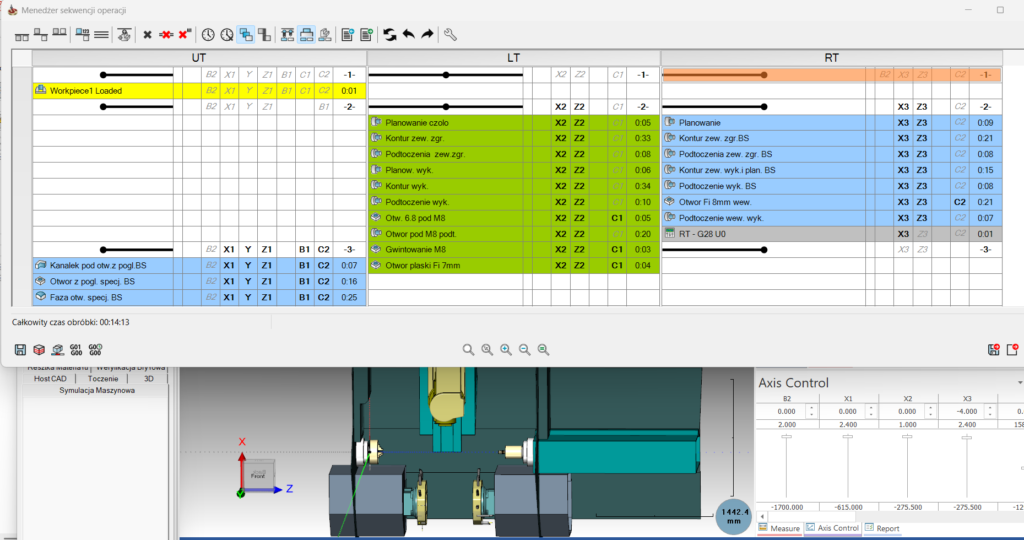

Niezależnie od tego, czy kanałami są wrzeciona, czy głowice narzędziowe, postprocesor podczas wdrożenia jest konfigurowany w taki sposób, aby obsługiwać konkretną architekturę danej maszyny. Efektem jest wyświetlenie w menedżerze sekwencji operacji wyłącznie tych kanałów, które faktycznie są dostępne na danej obrabiarce.
Synchronizacja operacji

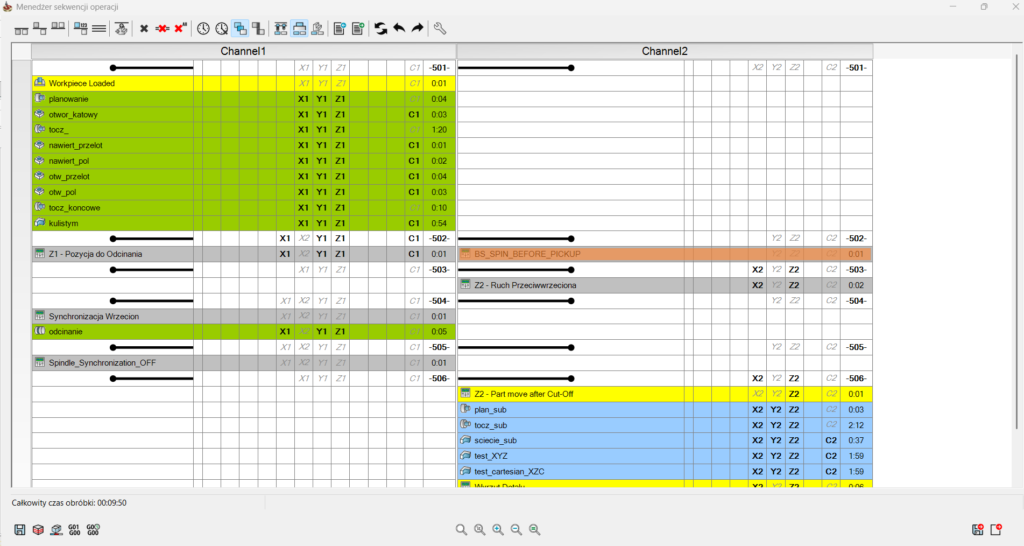

Menedżer sekwencji operacji umożliwia synchronizację wybranych operacji w kilku trybach:
- start to start – dodanie etykiet synchronizujących przed wybranymi operacjami,
- start to end – dodanie etykiet pomiędzy wybranymi operacjami,
- end to end – dodanie etykiet na końcu operacji,
- zgodnie z drzewem operacji – synchronizacja na podstawie kolejności operacji w drzewie.
Oprócz tego narzędzie oferuje szereg funkcji wspomagających analizę i optymalizację programu, takich jak:
- usuwanie pojedynczych synchronizacji lub wszystkich etykiet,
- wyświetlanie czasów poszczególnych operacji,
- kolorowanie operacji według preferencji użytkownika,
- obliczenie całkowitego czasu obróbki.

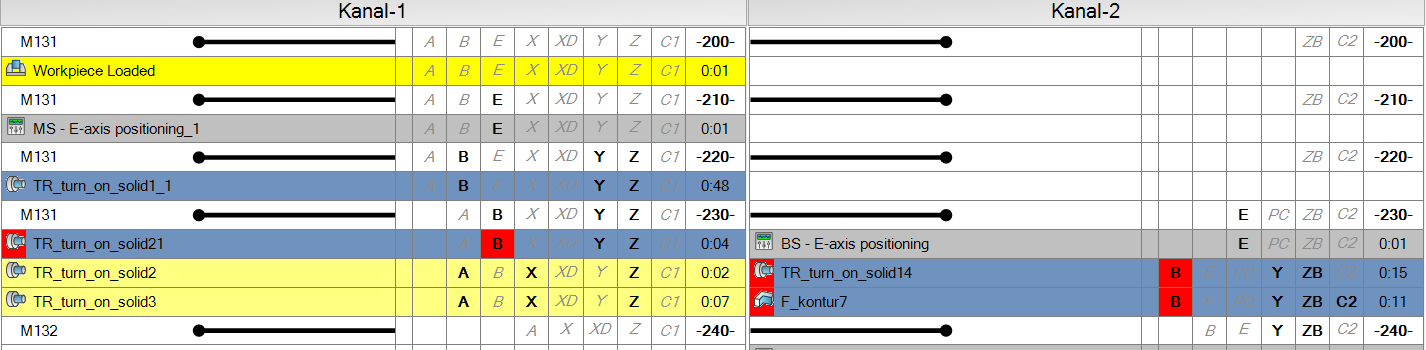

Jedną z najważniejszych opcji jest kontrola kolizji w menedżerze, która wskazuje potencjalne problemy, takie jak nieprawidłowa synchronizacja operacji czy jednoczesne wykorzystanie tych samych osi w różnych kanałach.
Organizacja kolejności operacji
Podstawową funkcją menedżera sekwencji operacji pozostaje planowanie oraz synchronizacja kolejności obróbki. Narzędzie to pozwala zaplanować proces w sposób najbardziej dopasowany do technologii i charakteru detalu.
W przypadku maszyn typu swiss możliwe są między innymi dwa podejścia:

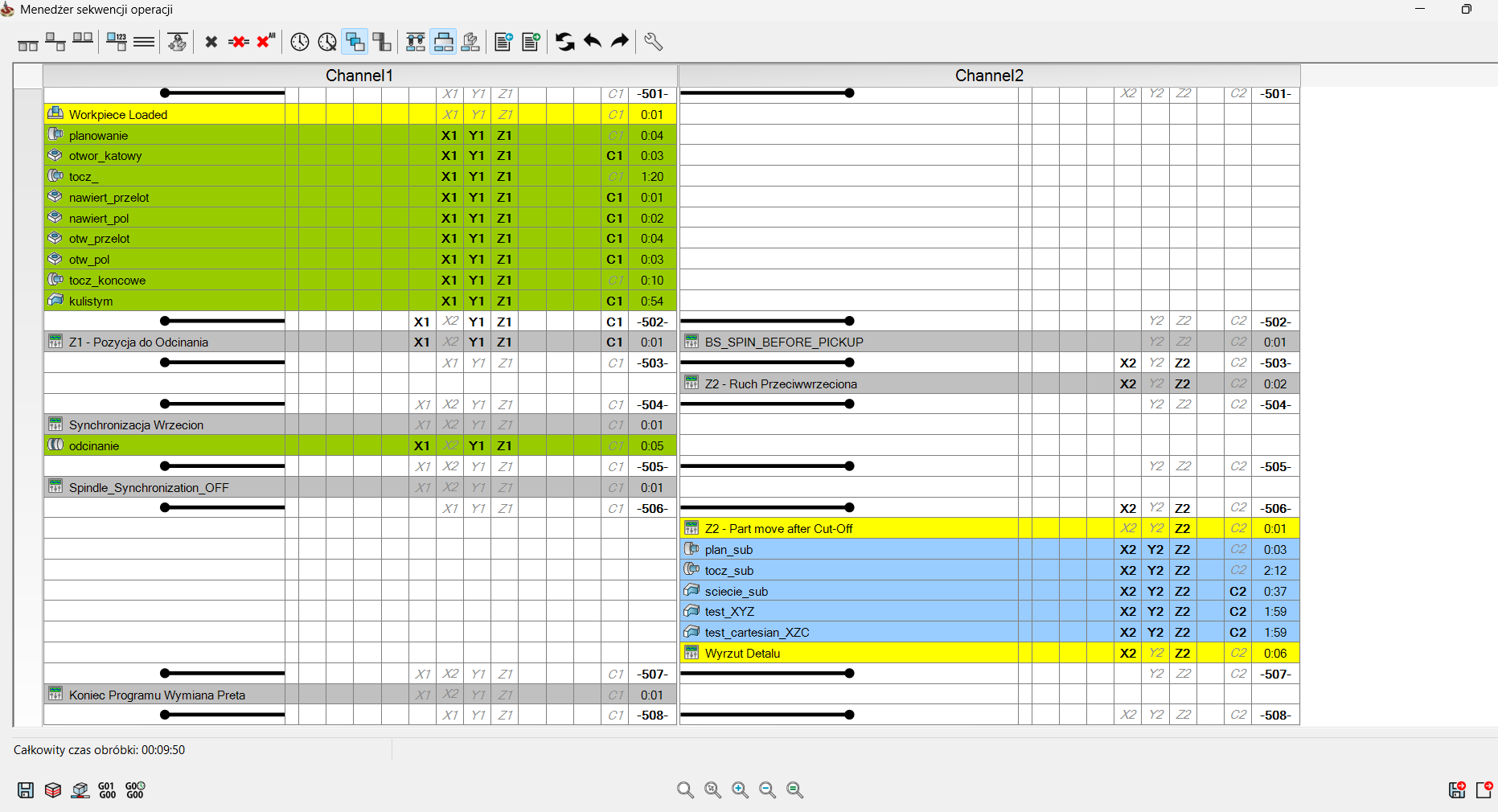

→ Obróbka asynchroniczna – najpierw detal obrabiany jest na pierwszym kanale, następnie następuje przechwyt wraz z odcięciem i dalsza obróbka na drugim kanale

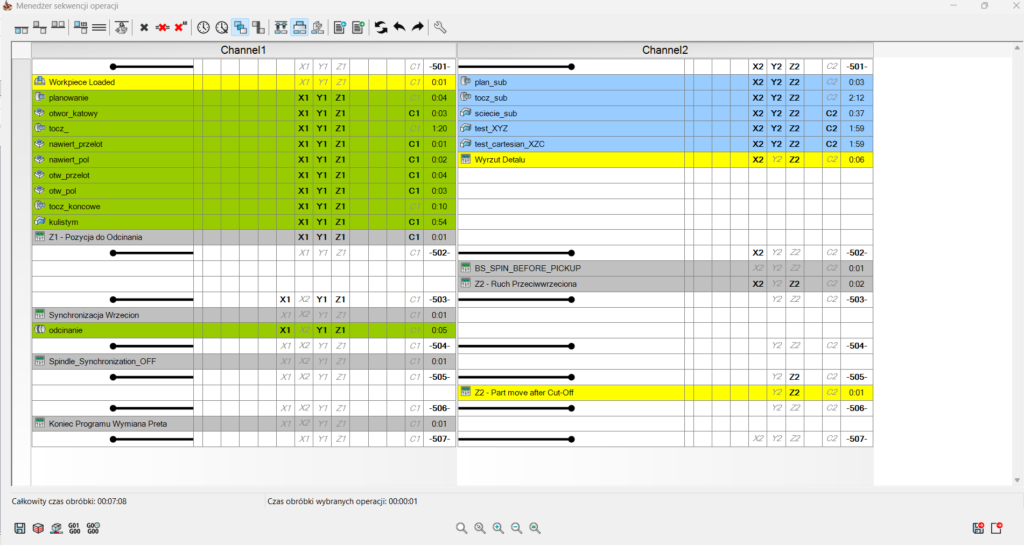

→ Obróbka synchroniczna – obróbka realizowana jest równolegle na obu kanałach. Jeżeli jeden z kanałów zakończy pracę wcześniej, oczekuje na zakończenie operacji przez drugi kanał, po czym wykonywany jest przechwyt wraz z odcięciem.

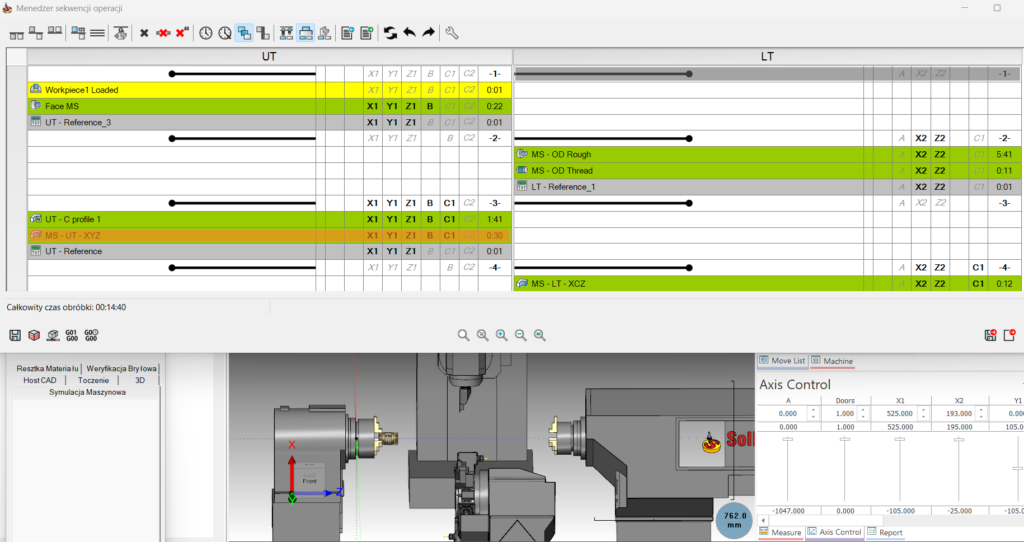

Ogromną zaletą oprogramowania SolidCAM podczas pracy synchronicznej jest możliwość jej bieżącej weryfikacji w symulacji maszynowej. SolidCAM bezproblemowo obsługuje programowanie oraz symulację jednoczesnej obróbki dwóch detali na obu kanałach.
Podsumowanie
W przypadku posiadania maszyn wielokanałowych zastosowanie menedżera sekwencji operacji znacząco upraszcza proces programowania, zwiększa bezpieczeństwo oraz pozwala realnie zoptymalizować czas obróbki. Jest to narzędzie, które w praktyce stanowi podstawowy element efektywnego programowania obróbki wielokanałowej.
