Czy istnieje możliwość wymiarowania ze stałymi odległościami pomiędzy poszczególnymi wymiarami? Program Solidworks oferuje szereg ułatwień w tym zakresie. Dotyczą one zarówno elementów modelu jak i wymiarowania przy pomocy inteligentnego wymiaru oraz pozostałej grupy wymiarów nieimportowanych.

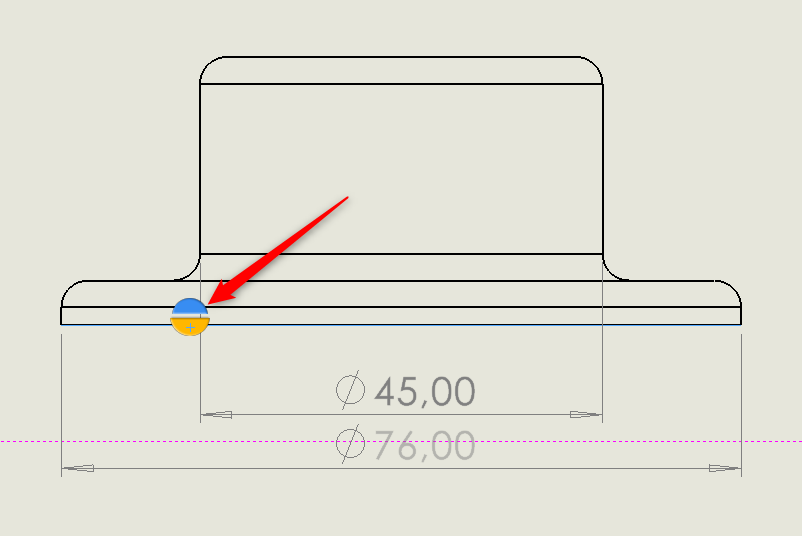

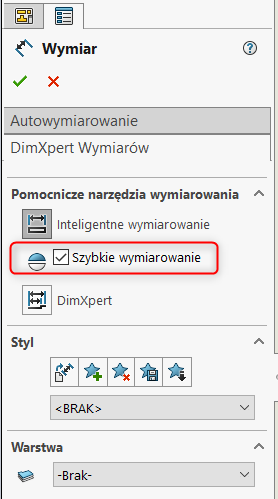

Pierwszą przydatną opcją jest „szybkie wymiarowanie” dostępne podczas korzystania z inteligentnego wymiaru. Zaznaczona opcja pozwala wywołać koło wyboru podzielone na kilka obszarów w zależności od możliwości wstawienia wymiaru. Klikając na jeden z obszarów, wymiar zostanie automatycznie wstawiony i dopasowany zgodnie z normą do krawędzi bądź istniejących już wymiarów.
Inną, bardziej uniwersalną opcją, jest Rozmieść wymiary automatycznie. Aby skorzystać z opcji należy zaznaczyć wymiary a następnie kliknąć ikonkę jak na poniższym rysunku.

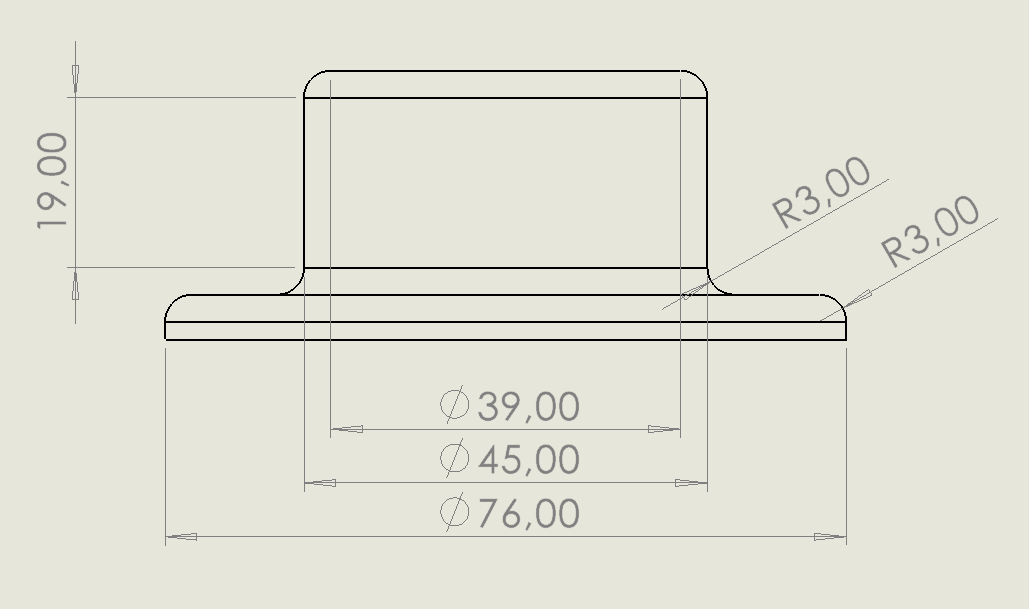

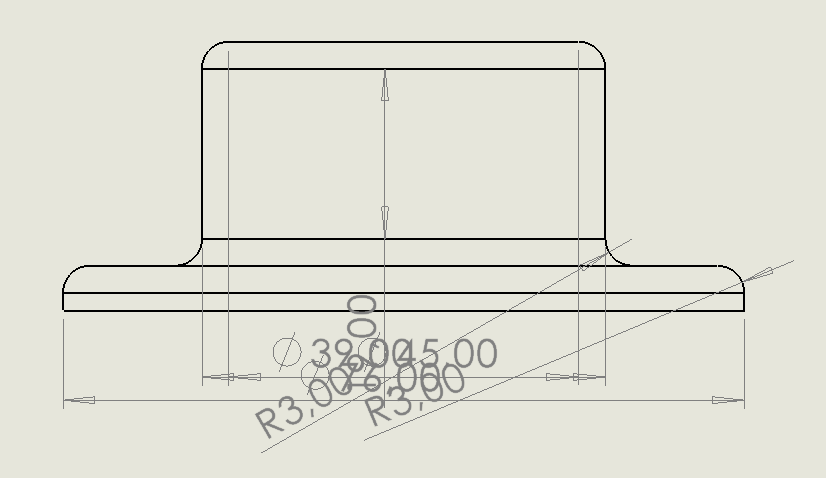

Otwarte zostanie okno pozwalające modyfikować wymiary, wyrównywać je oraz wstawiać tolerancję. Jedną z opcji jest Rozmieść wymiary automatycznie. Pozwala ona na automatyczne rozmieszczenie wymiarów. Stanowi to znaczące ułatwienie w przypadku dużej ilości „nakładających” się na siebie wymiarów.

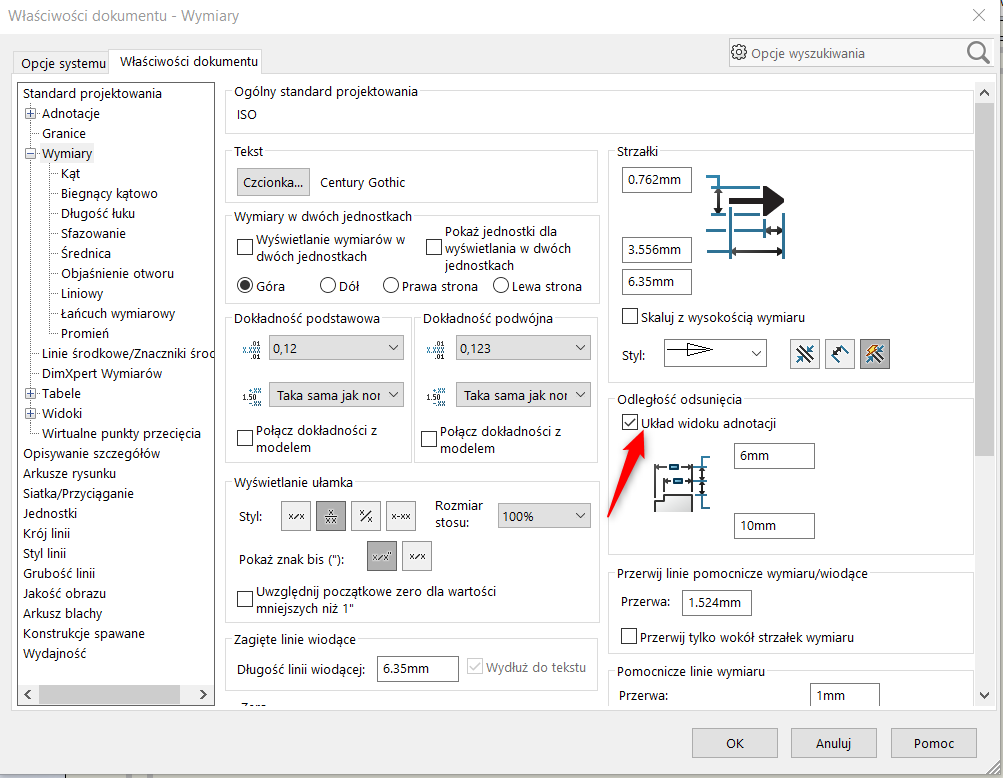

Program Solidworks oferuje możliwość edycji ustawień wymiarowania. Aby to zrobić należy wejść do Opcje -> Właściwości dokumentu -> Wymiary. W tym miejscu można zdefiniować ogólne ustawienia dla wymiarów oraz sprecyzować opcje dotyczące poszczególnych rodzajów wymiarowania takich jak długość łuku, sfazowanie i łańcuch wymiarowy. Opcją pozwalającą na definiowanie automatycznej odległości pomiędzy wymiarami to Odległość odsunięcia -> Układ widoku adnotacji.
