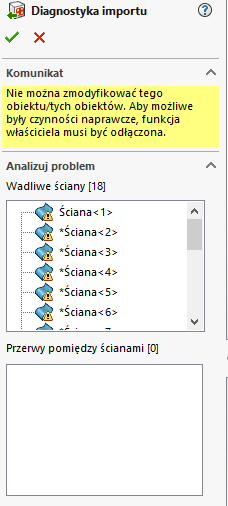

Dlaczego w trakcie wykonywania diagnostyki importu plików STEP i IGS brakuje opcji „Spróbuj naprawić wszystkie powierzchnie” i „Spróbuj naprawić wszystkie ściany”?

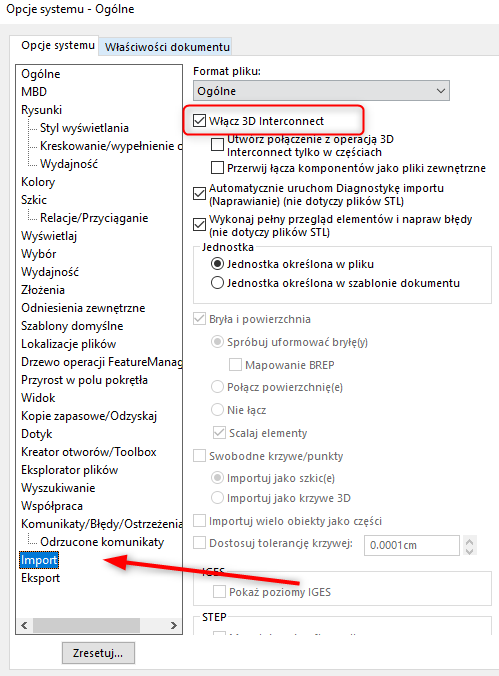

To zachowanie występuje, ponieważ opcja 3D Interconnect w Narzędzia -> Opcje systemowe -> Import jest włączona.
Aby wyświetlić opcje Rozszerzone w narzędziu diagnostyki importu dla plików STEP i IGS, należy wyłączyć opcję 3D Interconnect i ponownie zaimportować plik. Wówczas, w oknie Menedżer właściwości diagnostyki importu będą dostępne brakujące opcje.
Innym sposobem jest zastosowanie alternatywnego przepływu pracy dla pliku zaimportowanego z 3D Interconnect.

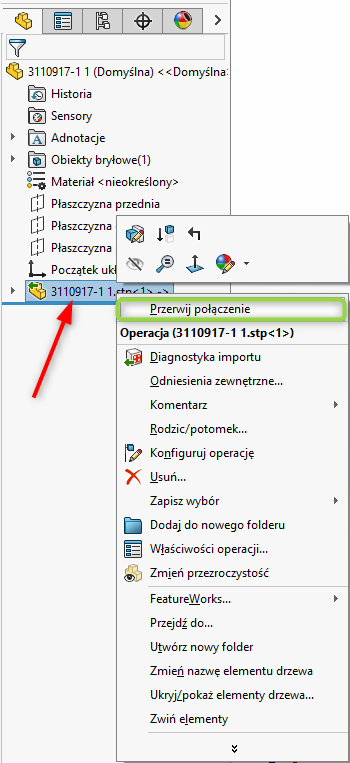

1. Przerwij połączenie – klikamy prawym przyciskiem myszy w FutureManager a następnie wybierz opcję przerwij połączenie”

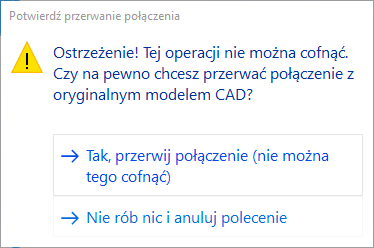

2. Zatwierdź operację wybierając opcję Tak przerwij połączenie (nie można tego cofnąć)

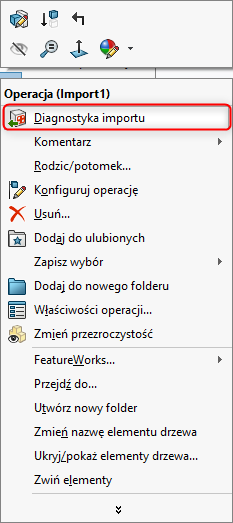

3. Teraz możesz kliknąć ponownie PPM i wybrać opcjęDiagnostyka importu

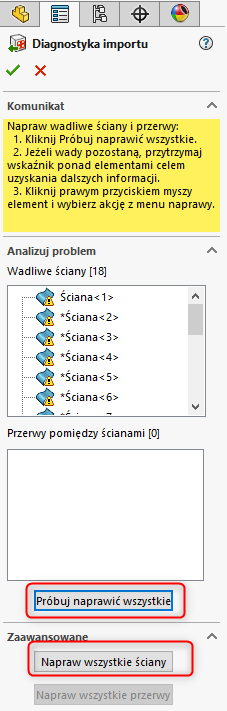

4. Tam masz wszystkie opcje, aby naprawić geometrię.
