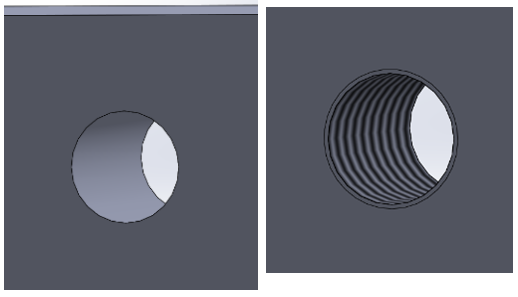

Z jakiego powodu gwint nie jest wyświetlany na poszczególnych częściach? Mimo dodania gwintowanych otworów lub reprezentacji gwintów do każdej z nich, nie są one widoczne w obszarze graficznym. Istnieje możliwość, że problem wynika z określonych ustawień.
- W celu wyświetlania adnotacji przejdźmy:
- W obszarze widok – ukryj/pokaż zaznaczenie opcji „Wszystkie etykiety” jest odznaczone i/lub wybrane są „Wszystkie typy ukryte”

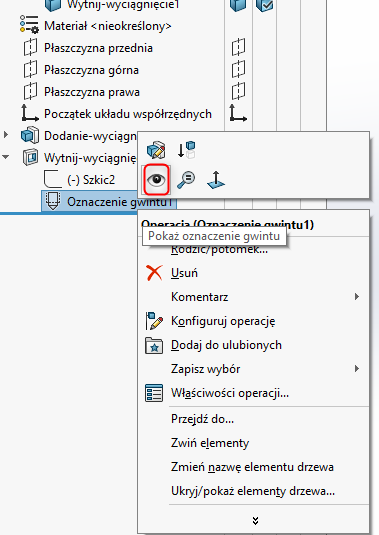

- Oznaczenie gwintu, które jest przechowywana w strukturze elementu w drzewie elementów, została ręcznie ukryta przez użytkownika podczas modelowania części.

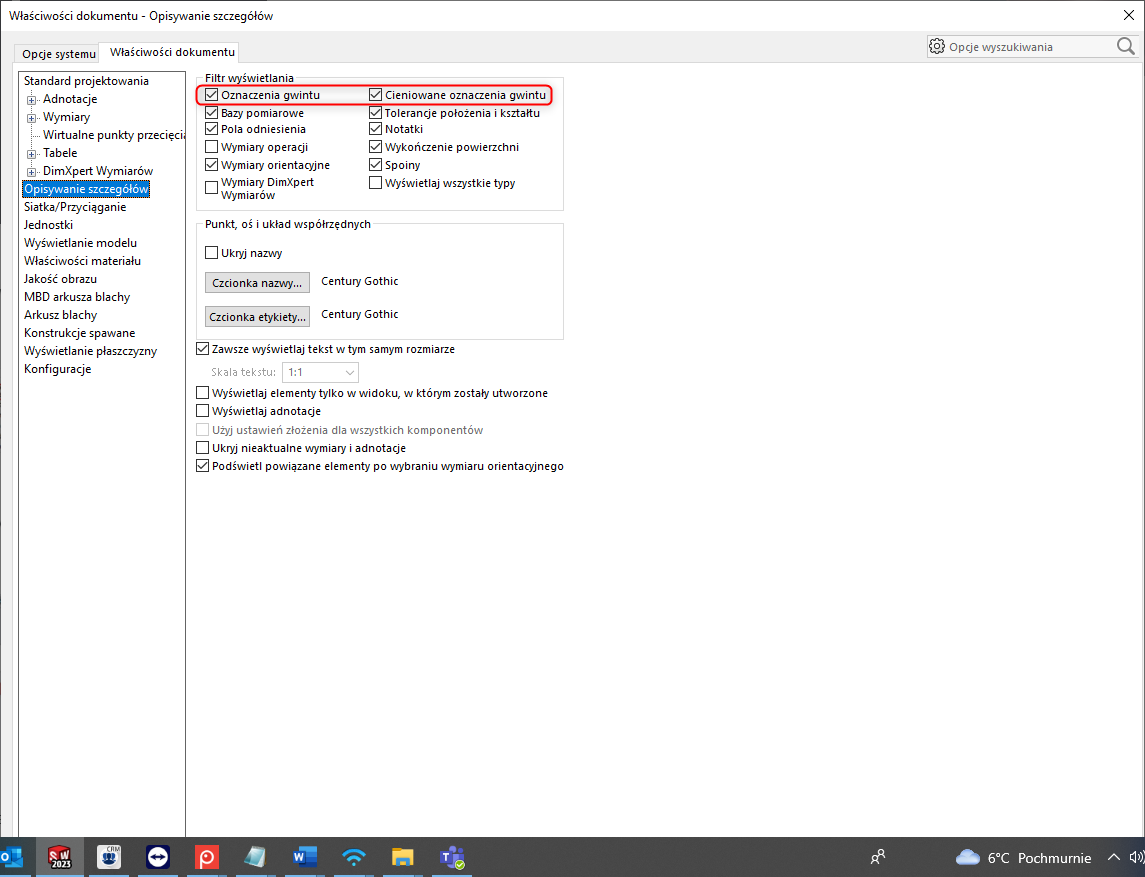

Opcje → Właściwości dokumentu → Szczegóły → Filtr wyświetlania
Zaznaczy dwie poniższe zaznaczone opcje:

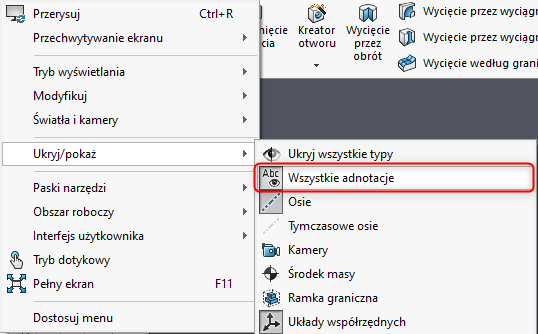

Rozwiązanie: Aktywuj „Wszystkie napisy’.
