SOLIDWORKS co to jest? Tym pytaniem zaczynam każde szkolenie z podstaw SOLIDWORKS :-)

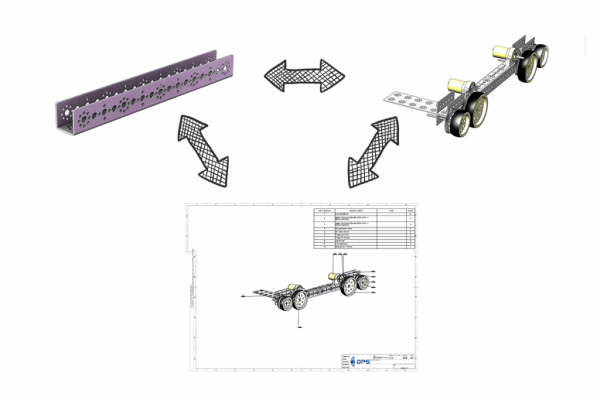

Wiem, banalne pytanie, ale każdy chwilkę się nad nim zastanawia. Jest on oprogramowaniem do automatyzacji projektowania mechanicznego, służącym do produkcji części, złożeń i dokumentacji. SOLIDWORKS wykorzystuje łatwy do opanowania interfejs o najwyższej jakości do projektowania dla inżynierów i projektantów, którzy tworzą modele 3D oraz dokumentacje 2D z indywidualnych części do złożeń z tysiącami części. Zmiany w modelu są automatycznie odzwierciedlane w skojarzonych rysunkach i złożeniach.
Podczas tworzenia modelu przy użyciu oprogramowania SOLIDWORKS, użytkownik pracuje z inteligentnymi, łatwymi do zrozumienia operacjami geometrycznymi, takimi jak dodania, wycięcia, otwory, żebra, zaokrąglenia, sfazowania i pochylenia. Podczas tworzenia są one bezpośrednio stosowane do edytowanego elementu.
Operacje z jakich powstaje model trójwymiarowy, możemy podzielić na szkicowane i modyfikowane:
- Operacje szkicowane – oparte na szkicu dwuwymiarowym (2D). Zwykle szkic ten jest przekształcany w bryłę poprzez wyciągnięcie, obrót, wyciągnięcie po ścieżce lub wyciągnięcie po profilach.
- Operacje modyfikujące – tworzone bezpośrednio w modelu bryłowym. Przykładami operacji tego typ są zaokrąglenia i sfazowania.

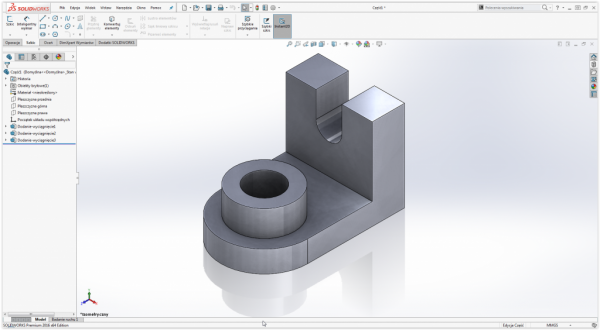

Oprogramowanie SOLIDWORKS przedstawia graficznie strukturą w jakiej kolejności utworzono operacje i nazywamy to drzewem operacji.

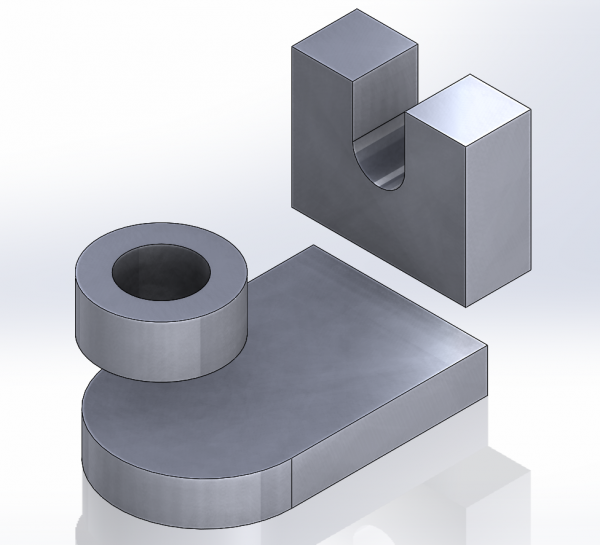

Jeśli byśmy rozbili część pokazaną na zdjęciu powyżej, zauważylibyśmy figury geometryczne.
Oprogramowanie SOLIDWORKS jest parametryczne, tzn. jest opisany za pomocą parametrów, których modyfikacja powoduje zmianę obiektu. Dzięki temu, użyte relacje i wymiary pozwalają na szybką i łatwą zmianę projektowanego modelu.
Jeśli już przy relacjach geometrycznych mówimy, to w oprogramowaniu SOLIDWORKS mamy tj. równoległość, prostopadłość, poziom, pion, wspólność, to są tylko wybrane jakie możemy używać. Również możemy tworzyć od bardzo prostych do skomplikowanych równań matematycznych.
Jeśli chciałbyś szczegółowo dowiedzieć się co zawiera oraz jakie funkcjonaliści posiada SOLIDWORKS zajrzyj tutaj: http://www.dps-software.pl/solidworks/#pakiety
