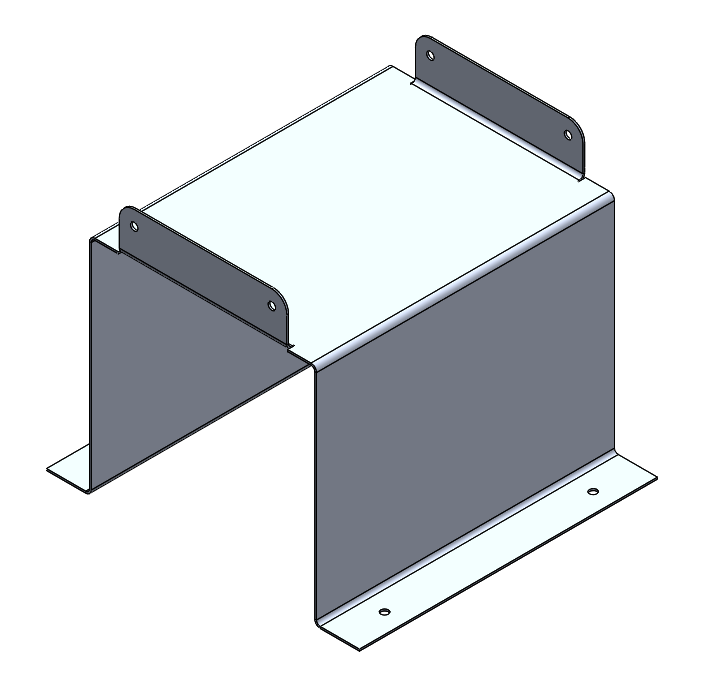

Program SOLIDWORKS umożliwia w prosty sposób wizualizację gięcia blachy poprzez dodawanie konfiguracji z wygaszonymi zgięciami w widoku rozłożonym. Taka forma dodawania konfiguracji może mieć zastosowanie na przykład podczas prezentacji bądź jako formę instrukcji dla osoby obsługującej giętarkę. Poniżej widoczna pokrywa będzie modelem pokazowym.

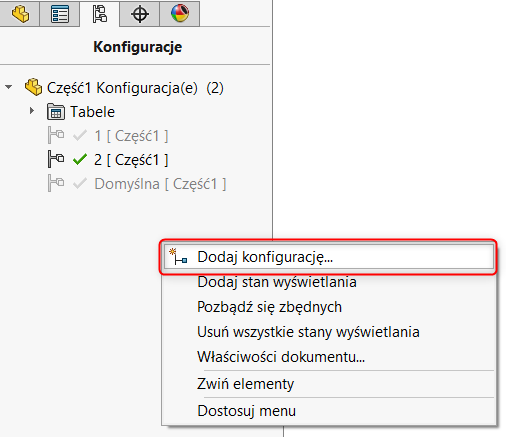

W pierwszej kolejności należy dodać konfiguracje. Aby to zrobić należy wybrać Menedżer konfiguracji. Następnie pod domyślną konfiguracją kliknąć prawym przyciskiem myszy i wybrać Nowa konfiguracja. Wprowadzenie nazwy a następnie zatwierdzenie pozwoli na dodanie nowej konfiguracji.

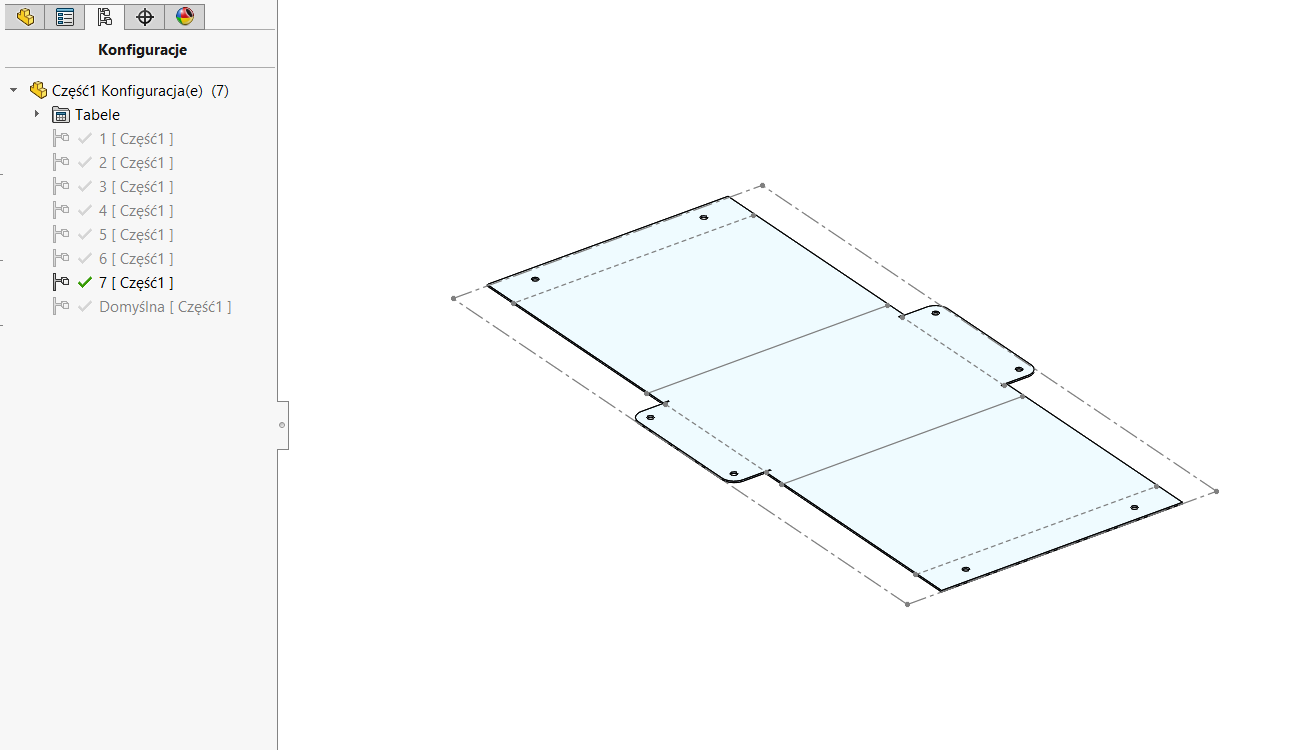

Liczba konfiguracji uzależniona jest od liczby zgięć w modelu.

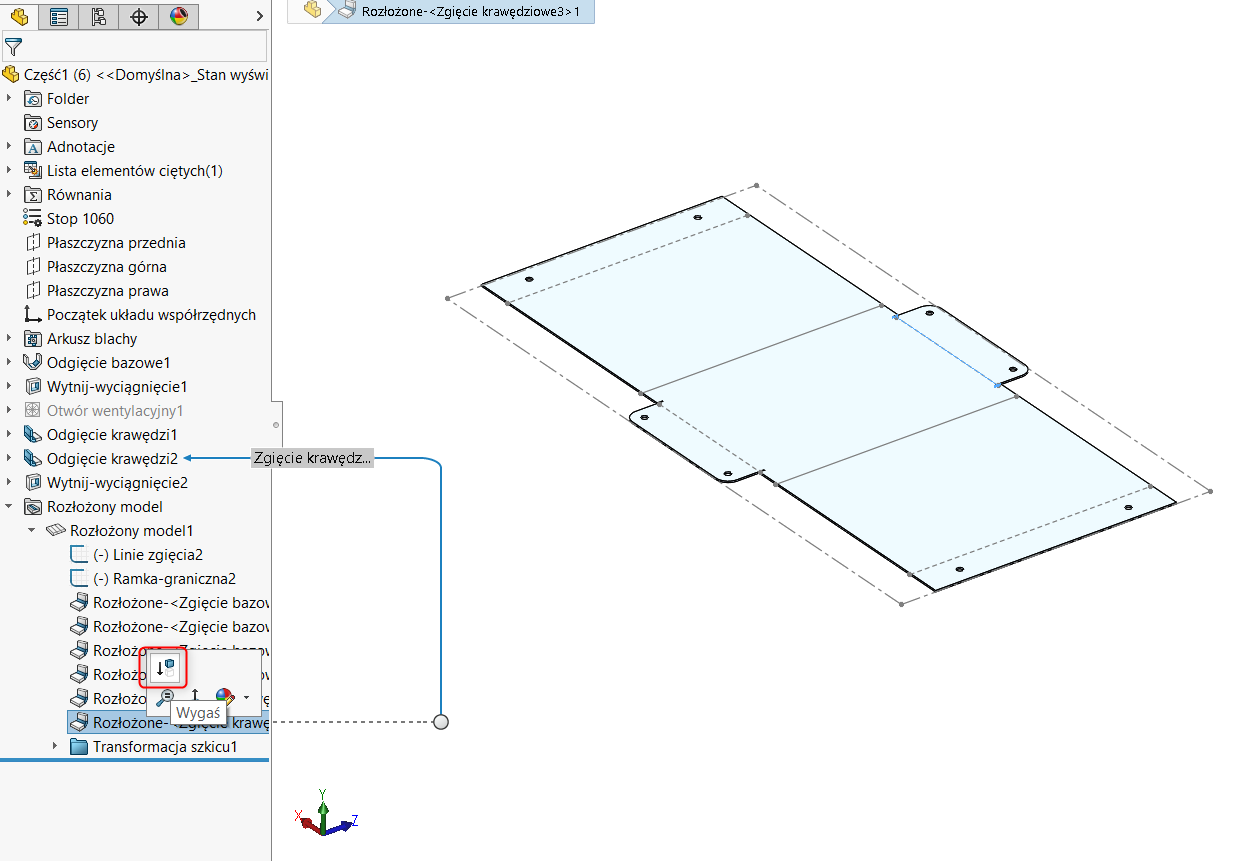

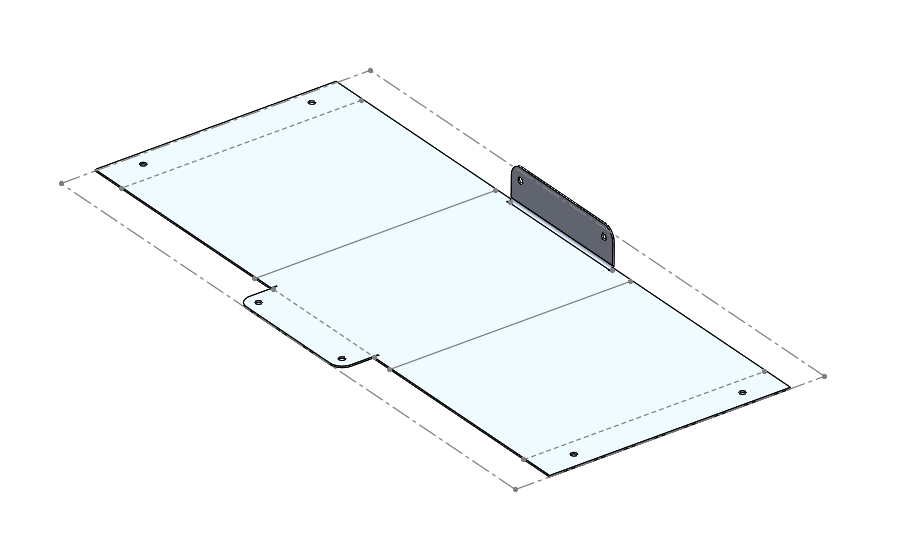

Następny krok to wybór widoku rozłożonego w konfiguracji w której chcemy przedstawić model przed zgięciami. Przechodząc do następnych konfiguracji ponownie niezbędny będzie widok modelu rozłożonego. Ponadto należy rozwinąć w drzewie operacji Rozłożony model. Znajdują się w nim szkice oraz operacje zgięcia. Wygaszenie operacji spowoduje widoczne zmiany w postaci zgięcia.

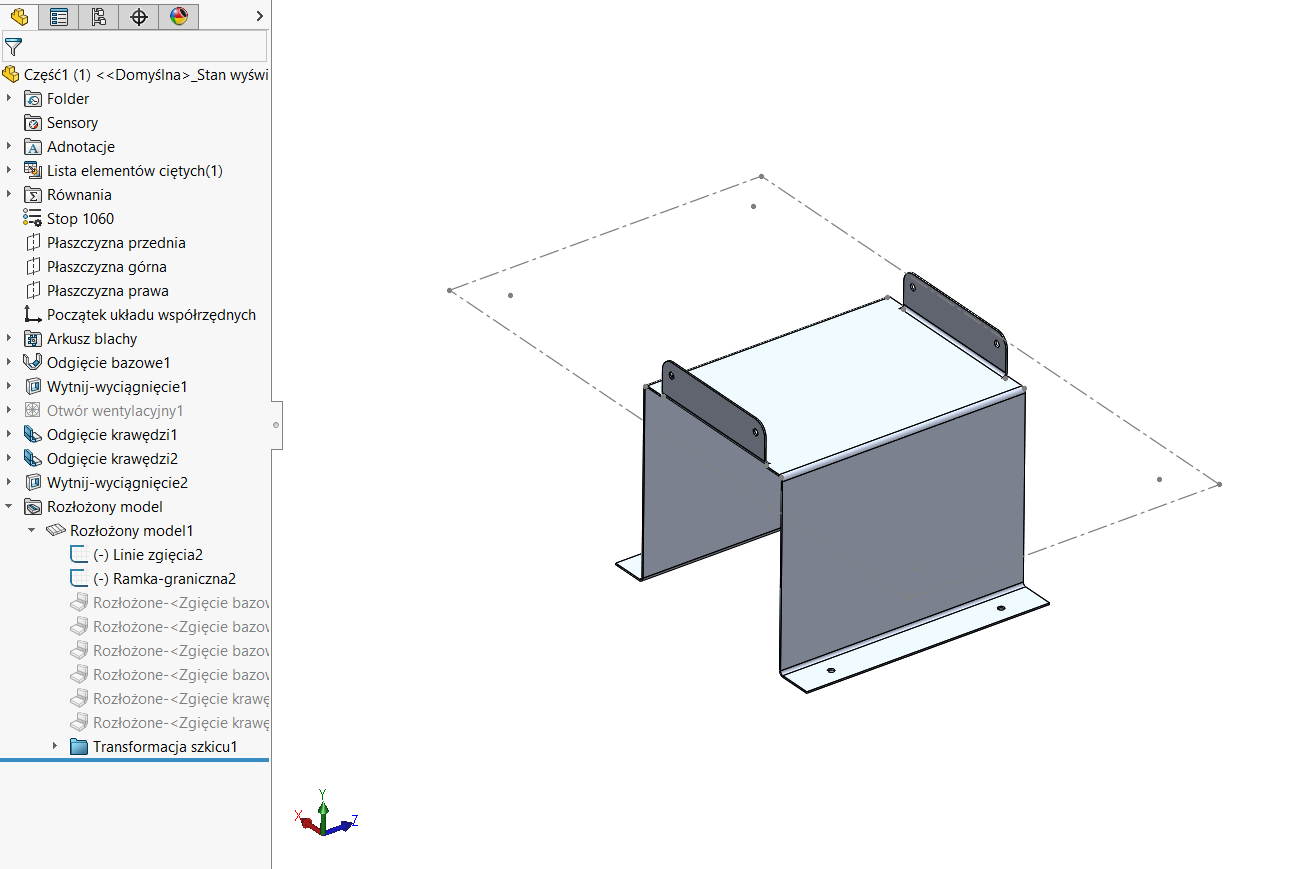

Czynność należy powtarzać a kolejnych konfiguracjach aż wszystkie operacje zostaną wygaszone (wszystkie zgięcia widoczne).
