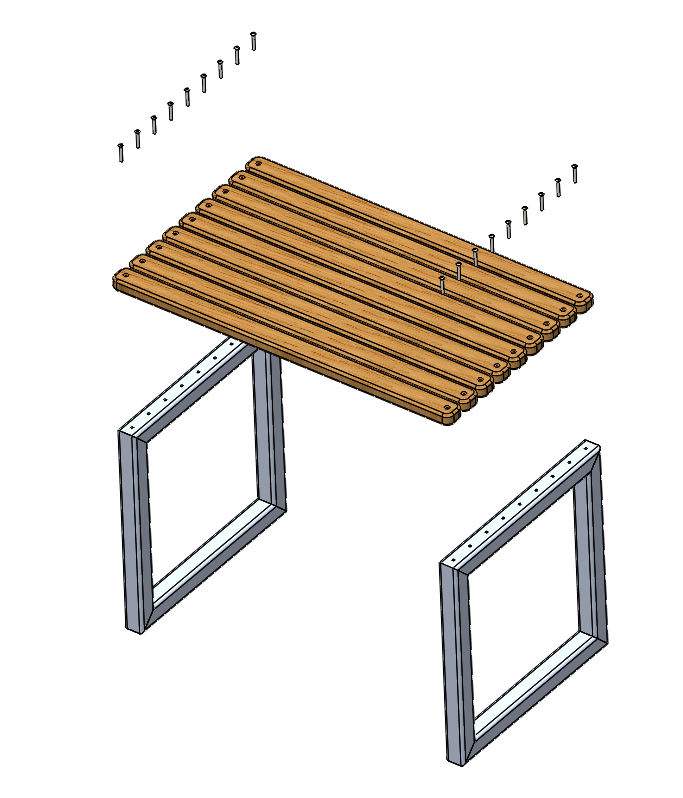

Inteligentne linie rozstrzelenia to przydatne narzędzie będące dobrym uzupełnieniem widoku rozstrzelonego. Pozwalają one lepiej zobrazować jak dane złożenie jest skonstruowane. W poniższym artykule przedstawiony będzie sposób dodania inteligentnych linii rozstrzelenia na przykładzie ławki. Składa się ona z spawanych profili metalowych, desek, wkrętów.

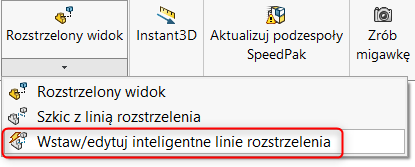

Aby dodać bądź edytować istniejące inteligentne linie rozstrzelenia należy przejść do karty Złożenie -> strzałka pod rozstrzelony widok -> Wstaw/edytuj inteligentne linie rozstrzelenia. Ważne jest aby wcześniej został przygotowany widok rozstrzelony złożenia.

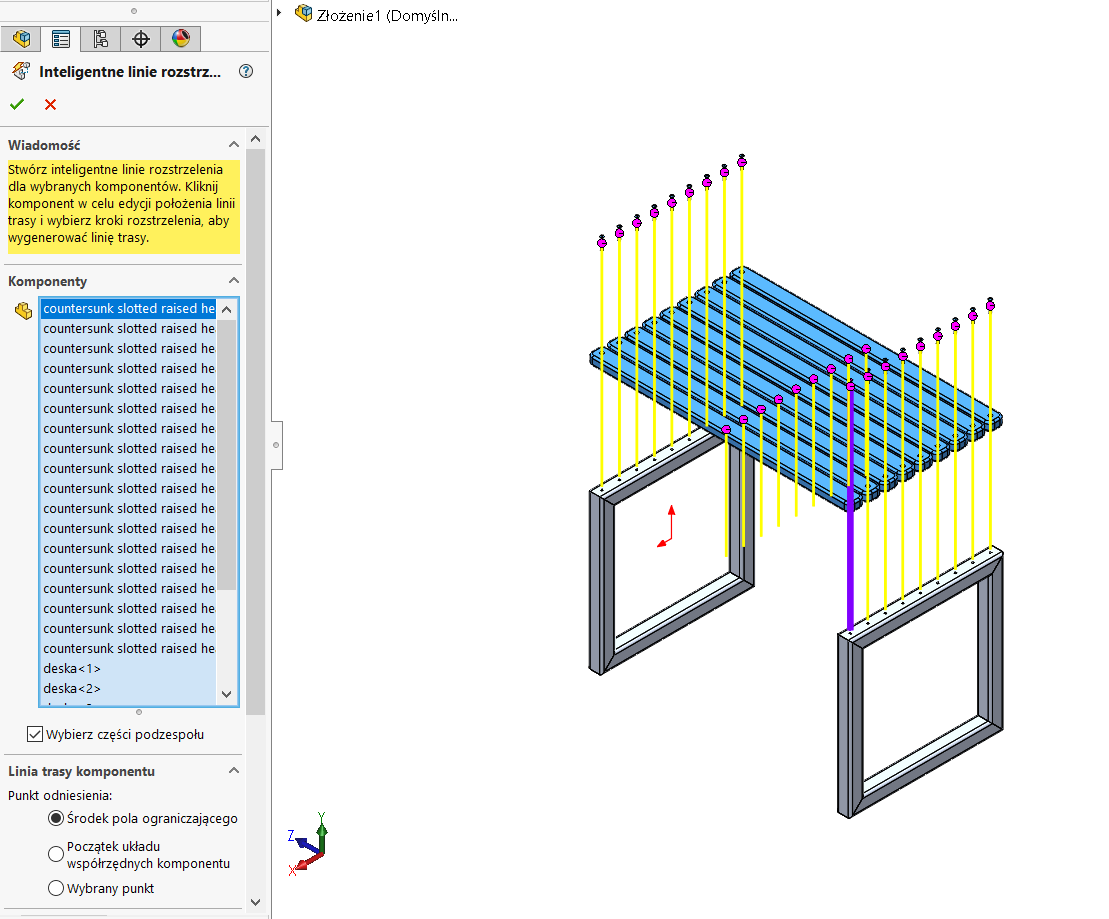

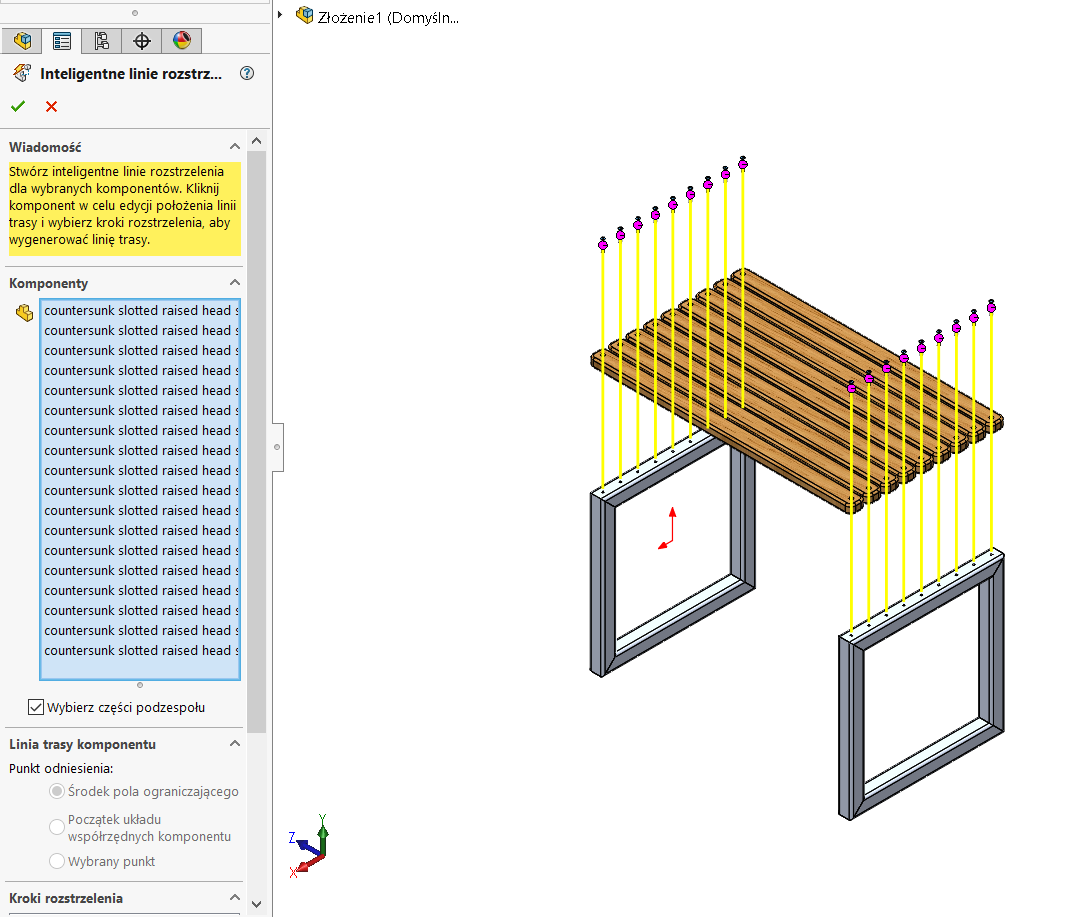

Operacja automatycznie zaczytuje kroki rozstrzelenia. W menedżerze właściwości można wybrać bądź usunąć elementy w oknie komponenty. Kolejny etap to opcjonalny wybór linii trasy komponentów oraz aktywne operacje rozstrzelenia z widoku rozstrzelonego.

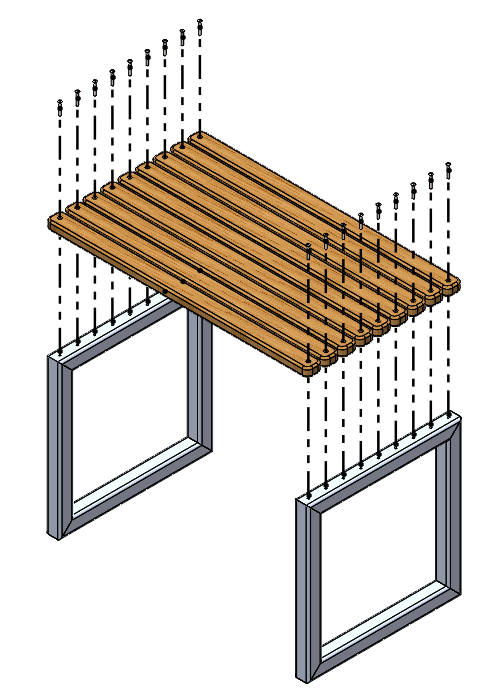

Zaakceptowanie operacji spowoduje dodanie przerywanych linii do widoku rozstrzelonego które widoczne będą w złożeniu oraz na widokach podczas generowania dokumentacji płaskiej.
