SOLIDWORKS: Konwertuj na obiekty – ostateczne rozwiązanie do usuwania danych funkcji w jednym prostym kroku

SOLIDWORKS „Konwertuj na obiekty” to potężne narzędzie, które pozwala usunąć wszystkie dane funkcji z modelu w kilku prostych krokach. Jest to szczególnie przydatne, gdy chcesz zapisać część SOLIDWORKS jako neutralny format pliku, aby usunąć wszystkie dane funkcji z modelu. Dzięki nowoczesnym wersjom SOLIDWORKS, możesz zaoszczędzić kilka kroków dzięki nowej funkcji „konwertuj na elementy”.

Opcja konwertuj na obiekty

Jak korzystać z SOLIDWORKS konwertuj na obiekty

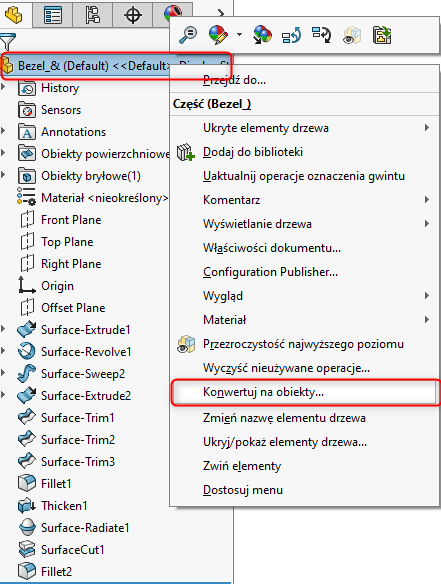

Aby uzyskać dostęp do tej nowej funkcji, kliknij prawym przyciskiem myszy na nazwę części na górze drzewa projektowania FeatureManager i wybierz „konwertuj na obiekty” z menu skrótów.

Opcja konwertuj na obiekty

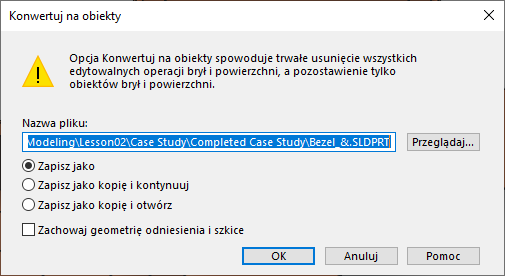

Następnie pojawi się ostrzeżenie, że ciała zostaną trwale usunięte, a SOLIDWORKS oferuje różne opcje „Zapisz jako”, aby utworzyć nową część z konwersji.

Komunikat o usunięciu elementów

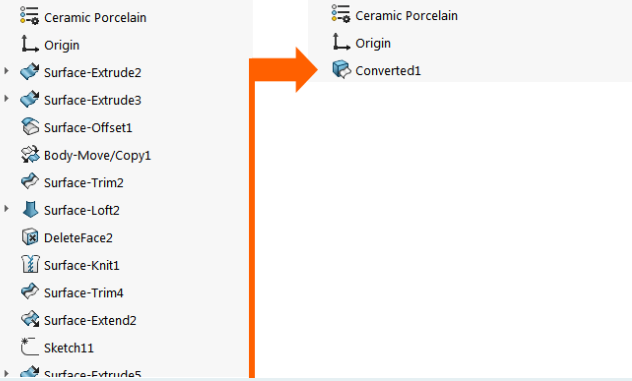

Ciekawą funkcjonalnością jest to, że jeśli część jest komponentem w złożeniu, SOLIDWORKS zachowa odniesienia do innych części, złożeń i rysunków, gdy konwertujesz jego funkcje na ciała. Pozwoli to usunąć historię funkcji, ale nadal zachować ciała i powierzchnie.

Korzyści z korzystania z SOLIDWORKS konwertuj na obiekty

Korzystanie z SOLIDWORKS konwertuj na obiekty przynosi wiele korzyści. Po pierwsze, pozwala usprawnić przepływ pracy poprzez eliminację niepotrzebnych danych funkcji. Po drugie, zwiększa produktywność, umożliwiając szybsze i bardziej efektywne zarządzanie modelami. Po trzecie, umożliwia lepszą współpracę z członkami zespołu, ponieważ dane mogą być łatwiej udostępniane i zarządzane.

Najważniejsze funkcje SOLIDWORKS konwertuj na obiekty

Nowoczesne wersje SOLIDWORKS oferują wiele zaawansowanych funkcji, które czynią ” konwertuj na obiekty ” jeszcze bardziej potężnym narzędziem. Możliwość konwersji wielu ciał za pomocą pojedynczej funkcji, zachowanie odniesień do innych części w złożeniach oraz usuwanie danych funkcji bez utraty ciał i powierzchni to tylko niektóre z nich.

Podsumowanie

SOLIDWORKS konwertuj na obiekty to potężne narzędzie, które może znacznie usprawnić przepływ pracy i zwiększyć produktywność. Dzięki możliwości usuwania danych funkcji bez utraty ciał i powierzchni, jest to niezbędne narzędzie dla każdego profesjonalisty w branży 3D CAD.
