Lista materiałowa jest jednym z najpopularniejszych rodzajów tabel w programie. Pozwala ona na przejrzystą prezentację struktury złożenia, uwzględniając wszystkie wchodzące w skład komponenty. Ponadto przy pomocy dostosowanych właściwości istnieje możliwość uzyskania informacji takich jak na przykład masa bądź materiał wchodzących w skład złożenia komponentów.
W programie Solidworks można wyróżnić dwa sposoby dodawania listy materiałów:
Lista materiałów – dodana w oparciu o szablon tabeli przygotowany w programie Solidworks.
Lista materiałów oparta na Excel – dodana w oparciu o szablon tabeli utworzony w programie Excel.

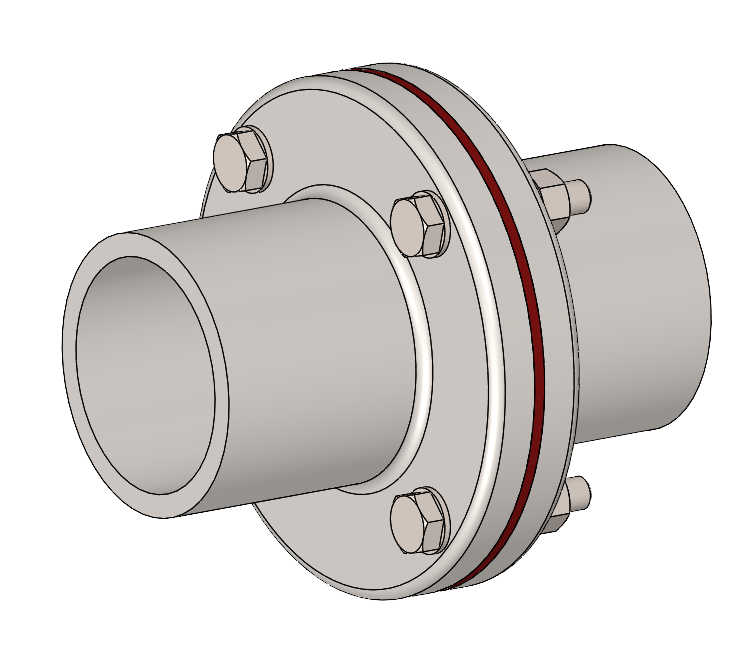

W poniższym przykładzie omówiony zostanie sposób dodawania listy materiałów opartej na Excel. Tabela reprezentować będzie poniższe złożenie składające się z dwóch kołnierzy uszczelki oraz zestawu łączników z Toolbox. Części posiadają dostosowane właściwości: materiał, masa, dostawca.

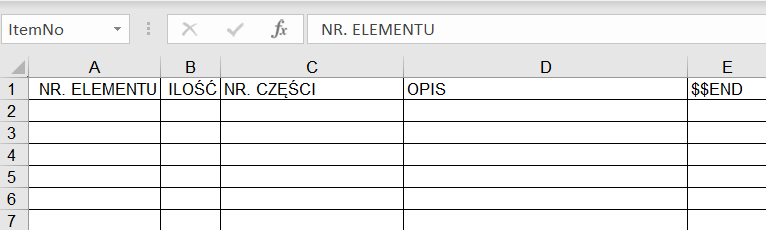

Utworzony został rysunek ze złożenia oraz dodany widok. Na jego podstawie dodana zostanie lista materiałów. Zanim to jednak nastąpi konieczne jest utworzenie szablonu Excel w oparciu o dostosowane właściwości pliku. Szablon może zostać utworzony na bazie pustego skoroszytu bądź poprzez modyfikację istniejących, domyślnych szablonów. Można je znaleźć w następującej lokalizacji: C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\polish. Poniższe zdjęcie przedstawia jedne z domyślnych szablonów tabeli o nazwie bomtemp. Przygotowanie tabeli należy rozpocząć od wprowadzenia nazwy właściwości w polu nazwy np. ItemNo oraz wpisaniu w pasku formuły nazwy jaka ma zostać wyświetlana w tabeli.

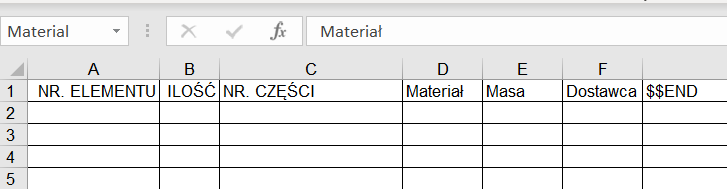

Tabelę można swobodnie edytować dodając kolejne właściwości. Po zakończeniu pracy szablon tabeli należy zapisać.

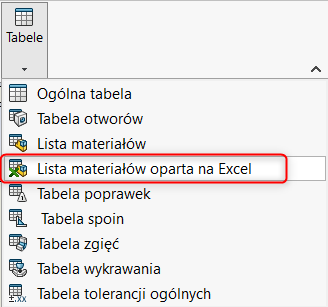

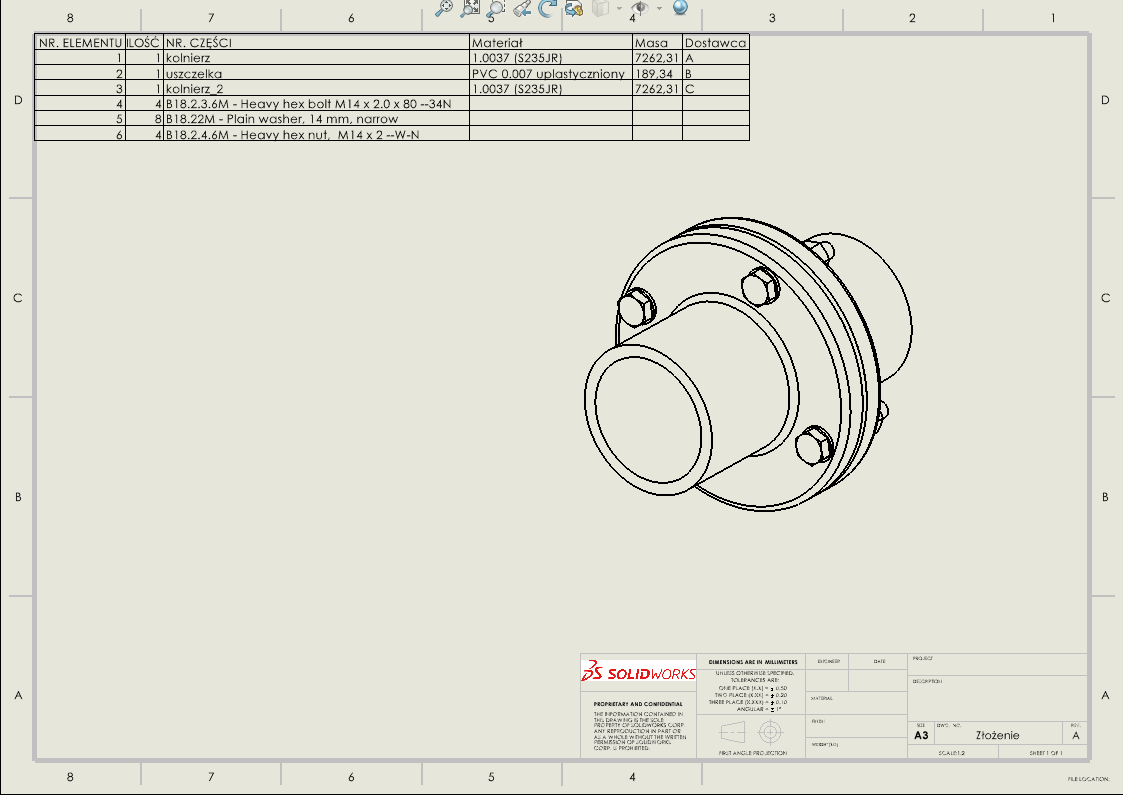

Kolejnym krokiem jest wstawienie listy materiałowej na rysunek. W tym celu należy kliknąć na widok złożenia, a następnie wybrać Adnotacja -> Tabele -> Lista materiałowa oparta na Excel. Program otworzy eksplorator plików i pozwoli na wybór szablonu.

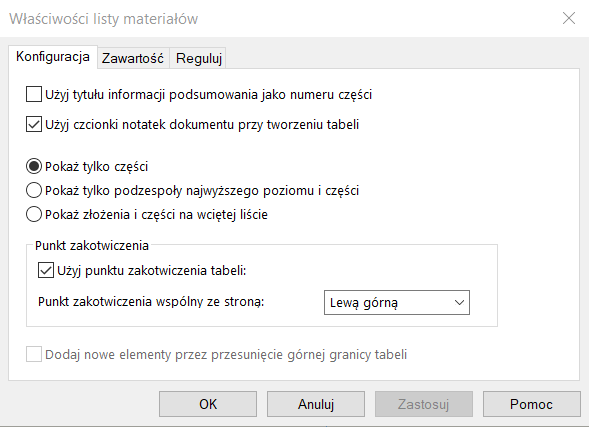

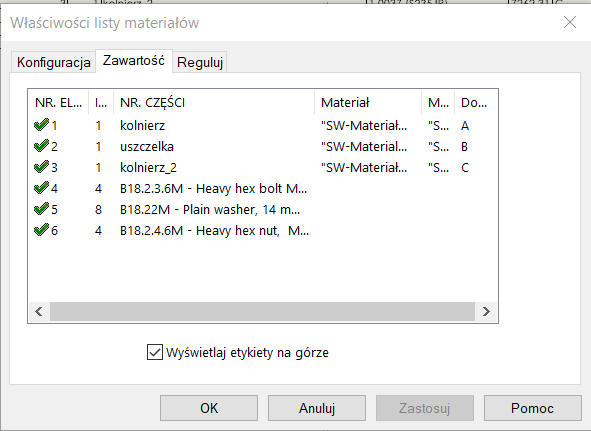

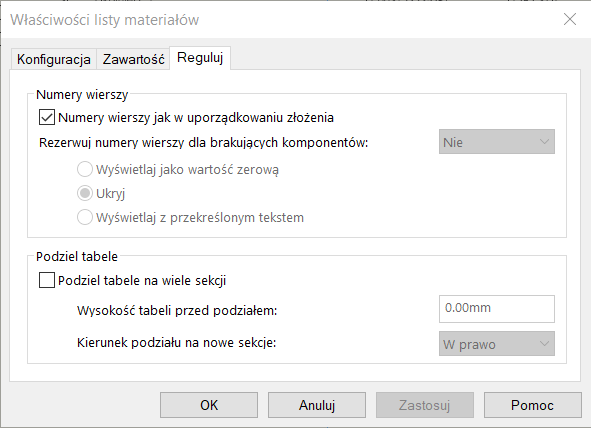

Po wybraniu szablonu i kliknięciu otwórz, program otworzy okno właściwości listy materiałów. Znajdują się w nim opcje dotyczące układu listy materiałowej oraz wchodzących w jej skład komponentów. Na tym etapie należy dobrać opcje dotyczące listy materiałów. Wybranie przycisku ok spowoduje dodanie listy materiałów.

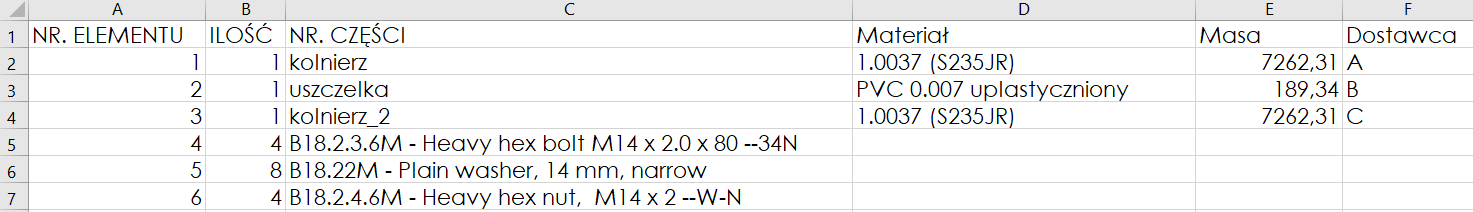

W przypadku modyfikacji oraz zmian w strukturze złożenia lista materiałowa będzie się przebudowywać. Zapis listy materiałowej opartej na Excel odbywa się poprzez wybranie tabeli kliknięciem w nią, a następnie wybranie plik -> zapisz jako.
