W części trzeciej artykułu przestawię sposób na połączenie linek ze sobą oraz zmodyfikowanie łącznika w sercu rakiety. Ponieważ przez środek łącznika linki nie będą przechodziły przez otwory, tylko po rowkach wokół tego łącznika. Jeżeli jeszcze nie przeczytałeś, sprawdź również poprzednie części artykułu:
Modyfikacja łącznika w sercu rakiety

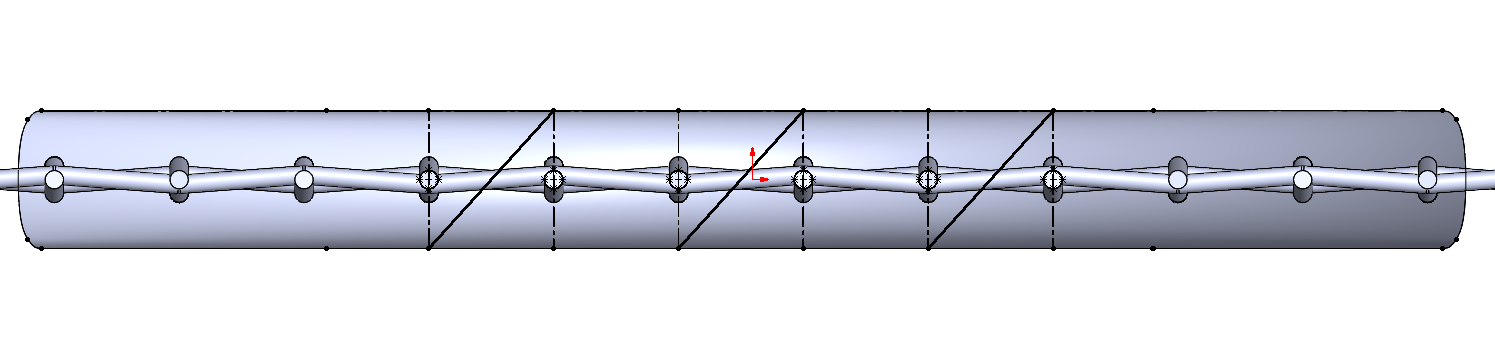

I od tego zacznę, na początek wstawiam szkic na płaszczyźnie górnej, w którym rzutuję sobie górną ścianę połączenia w sercu przy pomocy operacji Konwertuj elementy. Przy pomocy tej samej operacji rzutuję dolne ściany linek, dla których nie zostały wycięte otwory w połączeniu w sercu. Czyli dla 6 środkowych linek. Żeby było łatwiej, rysuję pionowe linie konstrukcyjne przechodzące przez środki zrzutowanych okręgów (nie są one wymagane, a uzyskałem to samo przy pomocy relacji pionowo, pomiędzy środkami okręgów i końcami pochylonych linii). Teraz trzeba popatrzeć w którą stronę powinny być wycięte linki i w taki sam sposób narysować skośne linie.

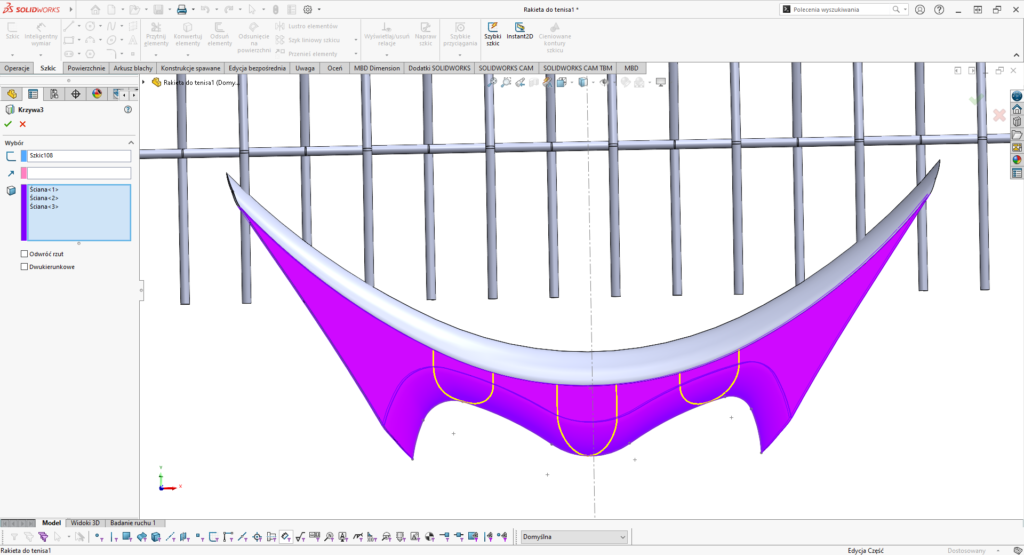

Po wyjściu ze szkicu przechodzę do zakładki Operacje i z menu rozwijalnego Krzywe wybieram operację Rzut krzywej. Rzutuję wcześniejszy szkic na boczne i dolną ścianę łącznika w sercu.
Używając operacji Usuń ścianę z zakładki Powierzchnie, usuwam ściany 6 środkowych linek: okrągłą i walcową na samym dole). W rezultacie przy poziomej lince powinna zostać ściana walcowa i ściana zagięcia linki. Teraz wstawiam Szkic 3D i przy pomocy operacji Konwertuj elementy obrysowuję zrzutowane krzywe. Obrysują się wszystkie 3 segmenty, ponieważ były wykonane w jednej operacji, dlatego nadmiar trzeba skasować. Następnie rysuję linię łączącą koniec obrysowanego segmentu z punktem środka ściany zaokrąglenia linki (po najechaniu kursorem na krawędź ściany wzbudzi się punkt środkowy). To samo robię dla drugiego końca. Połączenie pomiędzy linią, a przekonwertowanymi krzywymi jest ostre, dlatego żeby nadać łagodny kształt wygięcia linki używam operacji Dopasuj splajn dla wszystkich krzywych. Odznaczam opcję Zamknięty splajn i ustawiam tolerancję na 0.5 mm. Wychodzę ze szkicu i wykonuję Wyciągnięcie po ścieżce z profilem kołowym o średnicy Ø2 mm. Procedurę tą powtarzam 3 razy. Linki nie będą ze sobą połączone, ale nie szkodzi, tym zajmę się na samym końcu.

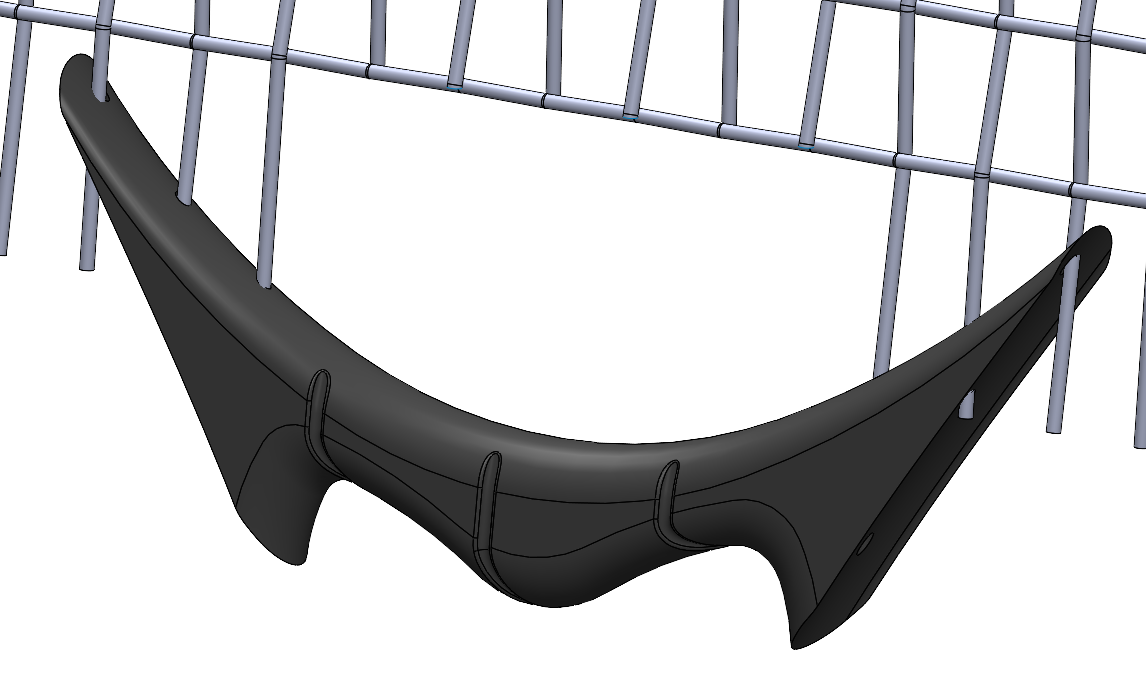

Używając operacji Przenieś/kopiuj elementy, kopiuje 3 fragmenty linek zrobionych w poprzednim kroku. Przy pomocy operacji Połącz usuwam bryły skopiowanych linek od połączenia w sercu rakiety. Uzyskane rowki zaokrąglam promieniem R0.5 mm. Na obrazku linki zostały ukryte, żeby lepiej było widać modyfikację bryły łącznika w sercu.

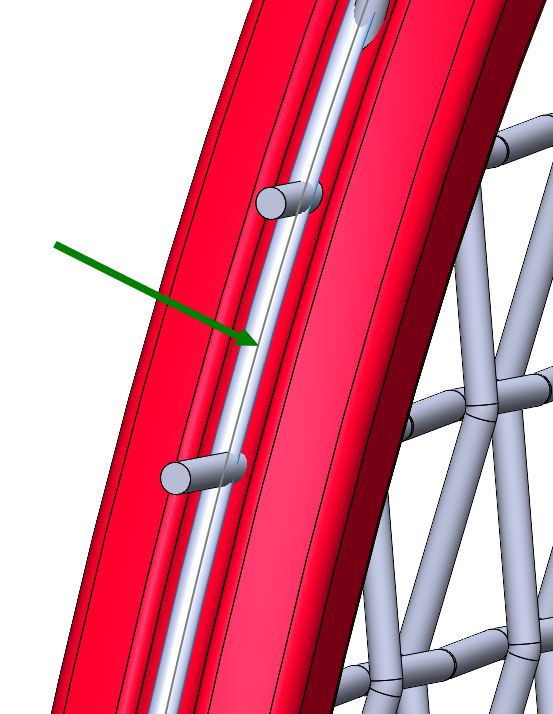

Wstawiam nowy szkic na płaszczyźnie przedniej i robię krzywą przecięcia płaszczyzny na której szkicuję ze ścianą, którą uzyskałem w wyniku odsunięcia rowka idącego na około ramy rakiety. Będzie mi wielokrotnie potrzebny przy „nawijaniu” linek na ramę rakiety. Po tej czynności ukrywam tą małą powierzchnię, a szkic zostawiam widoczny.
Na dole mam już linki wstępnie nawinięte (później będę je modyfikował), także według nich patrzę, które pary nitek muszę ze sobą połączyć na górze. Kasuję ściany wybranej pary: okrągłe na końcach i stykające się z nimi walcowe aż do poziomej nitki. Następnie wstawiam Szkic3D. Na szkicu robię konwersję szkicu z poprzedniego kroku (Konwertuj elementy), wyrównuję widok do płaszczyzny przedniej i rysuję 2 pionowe linie. Włączam wyświetlanie osi tymczasowych (ikona oka na pasku narzędziowym) i dodaję relacje. Na początek klikam w pierwszą pionową linię i w płaszczyznę przednią (z wciśniętym Ctrl), żeby nadać relację Na płaszczyźnie (powtarzam tą czynność dla drugiej linii). Później klikam w pionową linię i oś otworu w ramie rakiety (z wciśniętym Ctrl) i nadaję relację Współliniowo (tak samo dla drugiej linii). Kolejną relacją będzie Wspólne dla górnego końca linii pionowej i przekonwertowanej krzywej (pamiętaj o Ctrl), powtarzam tą czynność dla drugiej linii. Przycinam przekonwertowaną krzywą, żeby była tylko pomiędzy pionowymi liniami. Dolne końce tych linii ustawiam tak, żeby wystawały lekko z dolnej części otworu. Dolne końce linii łączę z punktami środkowymi krawędzi linek. Na koniec całość łączę przy pomocy operacji Dopasuj splajn. Wewnątrz operacji odznaczam opcję Zamknięty splajn i ustawiam tolerancję na 0.5 mm. Wychodzę ze szkicu i wykonuję operację Powierzchnia wyciągnięta po ścieżce z profilem kołowym o średnicy Ø2 mm. Poprzednio robiłem wyciągnięcie bryłowe po ścieżce, żeby odjąć bryłę linki od łącznika w sercu rakiety, tym razem będę łączył powierzchnię z powierzchnią, dlatego wykonałem wyciągnięcie po ścieżce powierzchni.
Tę procedurę powtarzam dla kolejnych par linek na górze rakiety. Wstawiam płaszczyznę równoległą do górnej i ustawiam ją tuż nad górną poziomą linką. Następnie używam operacji Przytnij powierzchnię i odcinam dolne fragmenty linek utworzonych w poprzednim kroku.

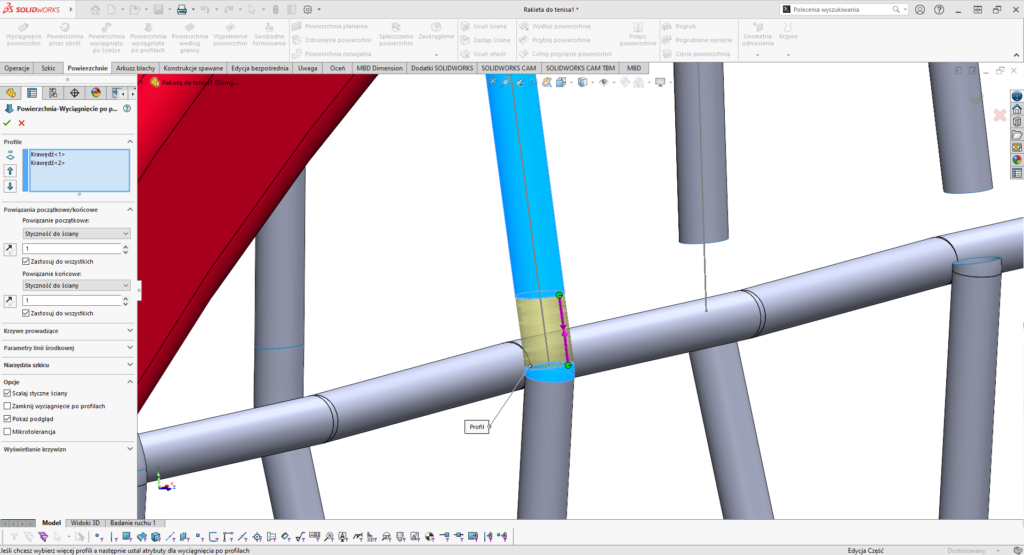

Żeby zrobić naturalne połączenie pomiędzy fragmentami linek, wykorzystam operację Powierzchnia wyciągnięta po profilach. W powiązaniu początkowym i końcowym ustawiam warunek Styczności do ścian. Na polu graficznym ręcznie wyrównuję złącza, żeby uniknąć skręcania ściany pomiędzy profilami. Oczywiście te kroki wykonuję dla wszystkich przerw.
Ponieważ skrajne pionowe nitki nie mogły zostać przycięte przy pomocy ostatniej płaszczyzny, zostawiłem je sobie na później. Oczywiście procedura pozostaje bez zmian, czyli: kasuję ściany, robię szkic 3D, wyciągnięcie powierzchni po ścieżce. Teraz muszę wstawić 2 płaszczyzny. Pierwszą powyżej drugiej poziomej nitki od góry, a drugą powyżej trzeciej nitki. Przycinam powierzchnię i łączę nitki operacją Powierzchnia wyciągnięta po profilach. To samo robię z drugiej strony.
Przechodzę do dolnej części rakiety. Z jednej strony robię zwykłe połączenie linek, jak na górze (chodzi o skrajne linki po bokach rakiety). Z drugiej strony jedna z pionowych linek kończy się na dole rakiety. Tą właśnie linkę łączę z dolną poziomą linką (procedura pozostaje bez zmian).
