Dobrze zaprojektowany system chłodzenia jest niezwykle istotny dla poprawnej pracy urządzeń. Przepływ powietrza wewnątrz obudowy pozwala schłodzić nagrzewające się podzespoły na przykład elektronikę. W poniższym przykładzie zaprezentowany zostanie sposób automatycznego generowania otworów wentylacyjnych na podstawie istniejącego szkicu.

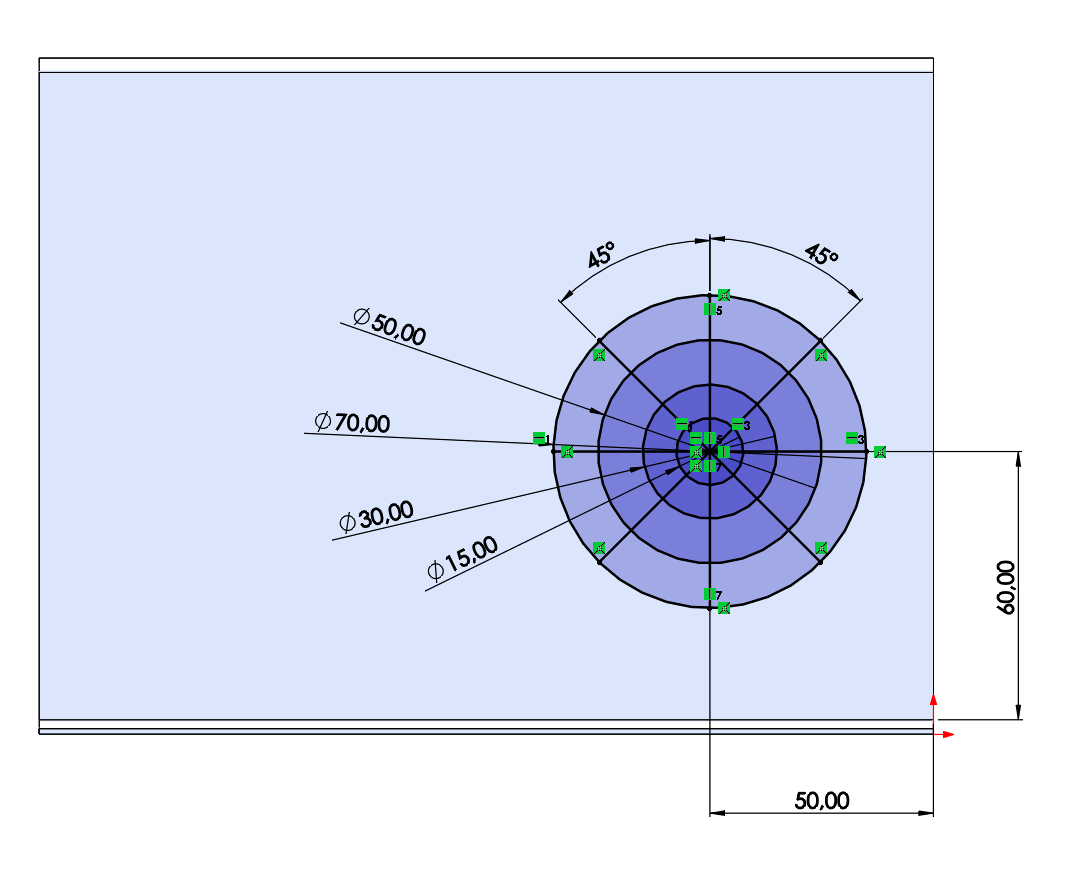

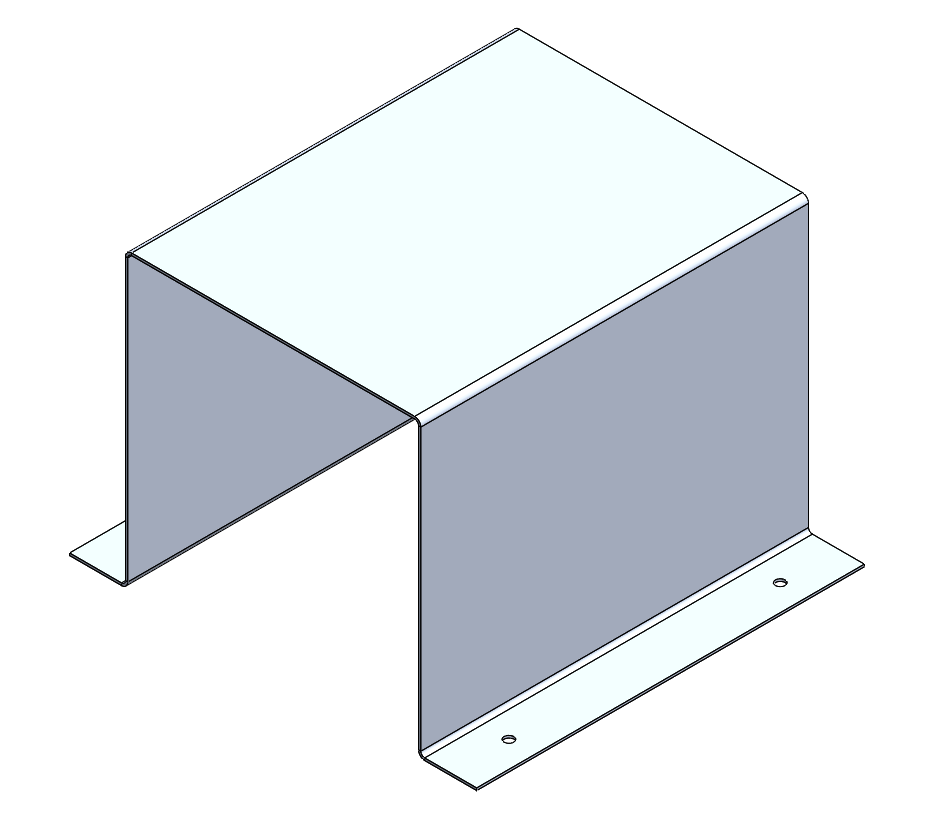

Na początku niezbędny będzie szkic definiujący kształt otworu wentylacyjnego. Szkic widoczny poniżej został naszkicowany na bocznej ścianie blaszanej pokrywy. Składa się on z kilku okręgów oraz linii pionowych, poziomych i ukośnych.
Kolejnym etapem jest wybranie operacji Otwór wentylacyjny znajdującej się na karcie Arkusz blachy. Należy to zrobić nie wychodząc z aktywnego szkicu otworu wentylacyjnego.

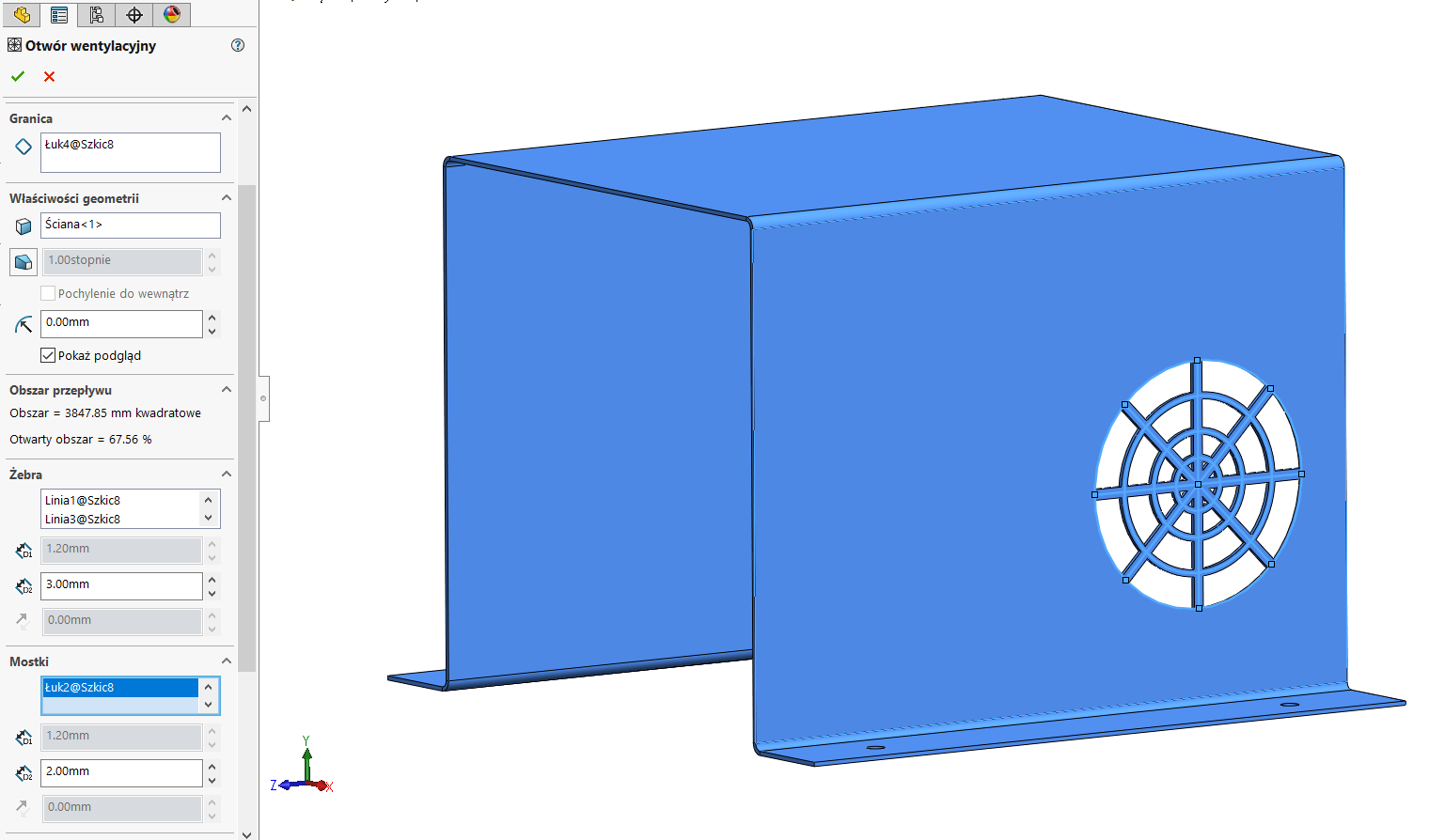

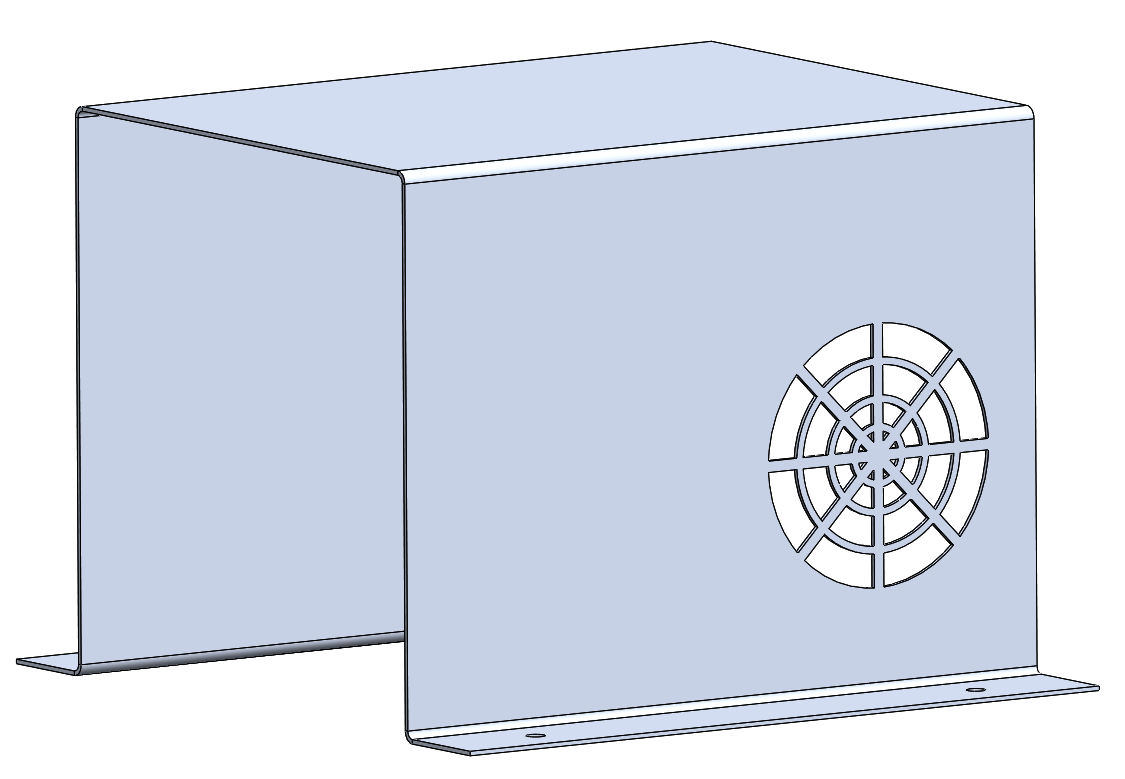

Operacja pozwala na wybór poszczególnych parametrów. Na początku należy wybrać obszar ograniczający czyli Granica. W Właściwościach geometrii wybrana zostaje ściana operacji, możliwość pochylenia oraz dodania zaokrąglenia dla powstałej geometrii. Poniżej program podaje informacje o obszarze przepływu w mm kwadratowych a także jaki procent stanowi obszar otwarty. Na samym dole managera właściwości istniej możliwość doboru żeber oraz mostków. W tym obszarze należy wybrać geometrie a następnie dobrać ich grubość. Rozdział na mostki i żebra pozwala pogrupować geometrię na dwie różne wartości liczbowe.
