Złożenia możemy budować na 2 główne sposoby, czyli na: „od dołu do góry” i „od góry do dołu”. Pierwsza metoda polega na modelowaniu każdej części osobno, a na końcu złożenia ich wszystkich w zespół lub mechanizm. Druga metoda natomiast polega na dobudowywaniu komponentów w kontekście złożenia. I to właśnie w tej metodzie występują zewnętrzne odniesienia, którymi się zajmiemy. Oczywiście obie metody możemy mieszać ze sobą przy zachowaniu odpowiednich zasad.
Oznaczenia na poziomie złożenia
Jeżeli do częściowego złożenia chcemy dobudować kolejny komponent, który będzie bazował na istniejących, to wprowadzamy do drzewka historii operacje posiadające zewnętrzne odniesienia. Oczywiście trzeba wziąć pod uwagę, że takie komponenty będą się prawidłowo przebudowywać tylko w momencie, kiedy przebudowa jest z poziomu złożenia, inaczej SOLIDWORKS nie będzie widział geometrii bazowej. W takim wypadku warto widzieć co program do nas mówi. Poniżej przedstawiam oznaczenia używane w złożeniu. Znajdziesz je przy nazwach komponentów w złożeniu.
| Symbol | Status | Opis |
|---|---|---|
| -> | W kontekście | Zewnętrzny plik części jest otwarty i operacja może się prawidłowo przebudować. |
| ->? | Poza kontekstem | Zewnętrzny plik części nie jest otwarty, więc program nie wie czy operacja zawierająca zewnętrzne odniesienia jest aktualna. |
| ->* | Zablokowane odniesienie | Zewnętrzne odniesienie zostało zablokowane. Ta opcja zapobiega zmianom w pliku z zewnętrznymi odniesieniami z zaktualizowanej operacji, do momentu odblokowania zewnętrznych odniesień. |
| ->X | Zerwane odniesienie | Zewnętrzne odniesienie zostało zerwane. Zmiany z pliku odniesienia nie zostaną wprowadzone. Odniesienie nie może być przywrócone. |

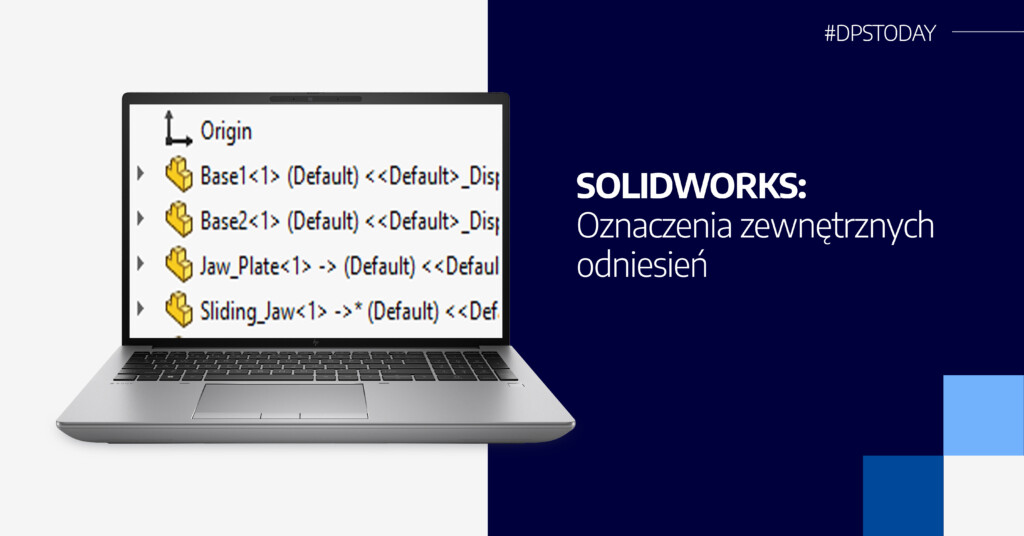

Jak widać na obrazku powyżej, komponent Jaw_Plate zawiera zewnętrzne odniesienie, a komponent Sliding_Jaw zawiera zablokowane zewnętrzne odniesienie.
Oznaczenia na poziomie komponentu
W każdym momencie można sprawdzić, która operacja bazuje na geometrii z innego komponentu. Po wejściu w edycję części, przy operacjach pojawią się odpowiednie symbole, dzięki czemu można szybko odnaleźć odpowiednie operacje i szkice, jak i zdiagnozować potencjalny problem z przebudową. Poniżej tabelka z opisem symboli.
| Symbol | Status | Opis |
|---|---|---|
| -> | W kontekście | Szkic lub operacja zawiera zewnętrzne odniesienie. |
| {->} | W kontekście | Szkic wewnątrz operacji zawiera zewnętrzne odniesienie. |
| ->{->} | W kontekście | Zarówno operacja, jak i szkic wewnątrz tej operacji, zawierają zewnętrzne odniesienia. |
| {->*X} | Zerwane odniesienie | Tutaj mogą występować symbole z wcześniejszej tabelki (*-zablokowane, X-zerwane, ?-poza kontekstem). Odpowiedni symbol będzie wyświetlany obok operacji, której dotyczy. |
Na poniższym obrazku widać, że szkic wewnątrz operacji Boss-Extrude1 ma zablokowane odniesienie.
