SOLIDWORKS: Ramka graniczna – czyli jak szybko obliczyć wymiary gabarytowe części lub złożenia

Zastanawiałeś się kiedyś jak szybko obliczyć wymiary gabarytowe na potrzeby zaprojektowania opakowania lub zaplanowania przestrzeni potrzebnej do wstawienia nowej maszyny na halę?

Pomocne będzie narzędzie Ramka graniczna (dostępne na pasku poleceń po rozwinięciu Geometrii odniesienia lub Wstaw -> Geometria odniesienia).

Geometria odniesienia - opcje

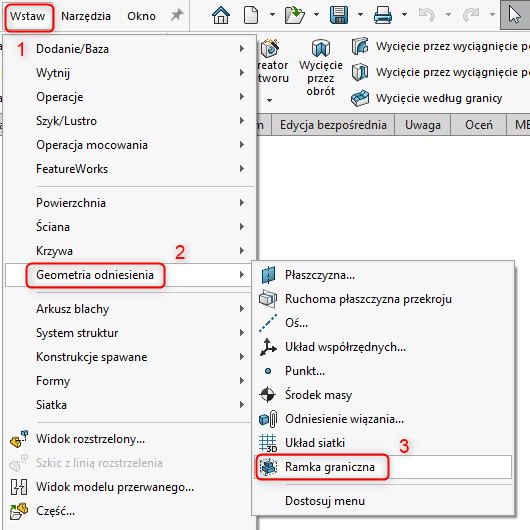

Opcja 'Wstaw -> Ramka graniczna'

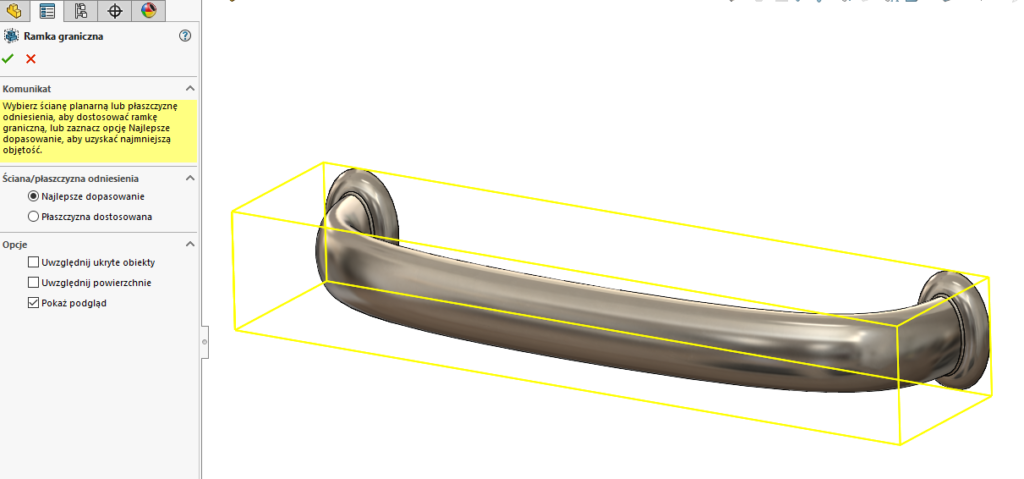

Wyświetlona ramka graniczna

Opcje tworzenia ramki granicznej:

  • najlepsze dopasowanie – program automatycznie przelicza wymiary możliwie najmniejszego prostopadłościanu, w który zmieści się część. Może okazać się, że w takim wypadku orientacja ramki granicznej będzie inna niż orientacja układu współrzędnych modelu
  • płaszczyzna dostosowana – w drugim sposobie wstawiania ramki granicznej mamy możliwość wyboru płaszczyzny, która wyznaczy orientację ramki (tworzenie ramki granicznej tym sposobem może spowodować, że nie uzyskamy wymiarów najmniejszego prostopadłościanu, w który zmieści się dana część, orientacja natomiast będzie na pewno zgodna z naszymi oczekiwaniami

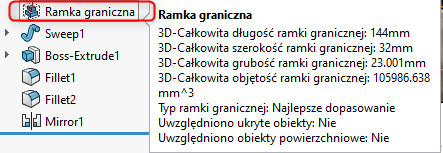

Po dodaniu Ramki granicznej, pojawia się ona w drzewie operacji. Najeżdżając na nią (nie klikając) otrzymamy informacje o wymiarach gabarytowych ramki.

Informacje o wymiarach gabarytowych ramki

Tak samo postępujemy w przypadku złożeń:

  • wstawiamy ramkę graniczną
  • odczytujemy jej wymiary gabarytowe z drzewa operacji.

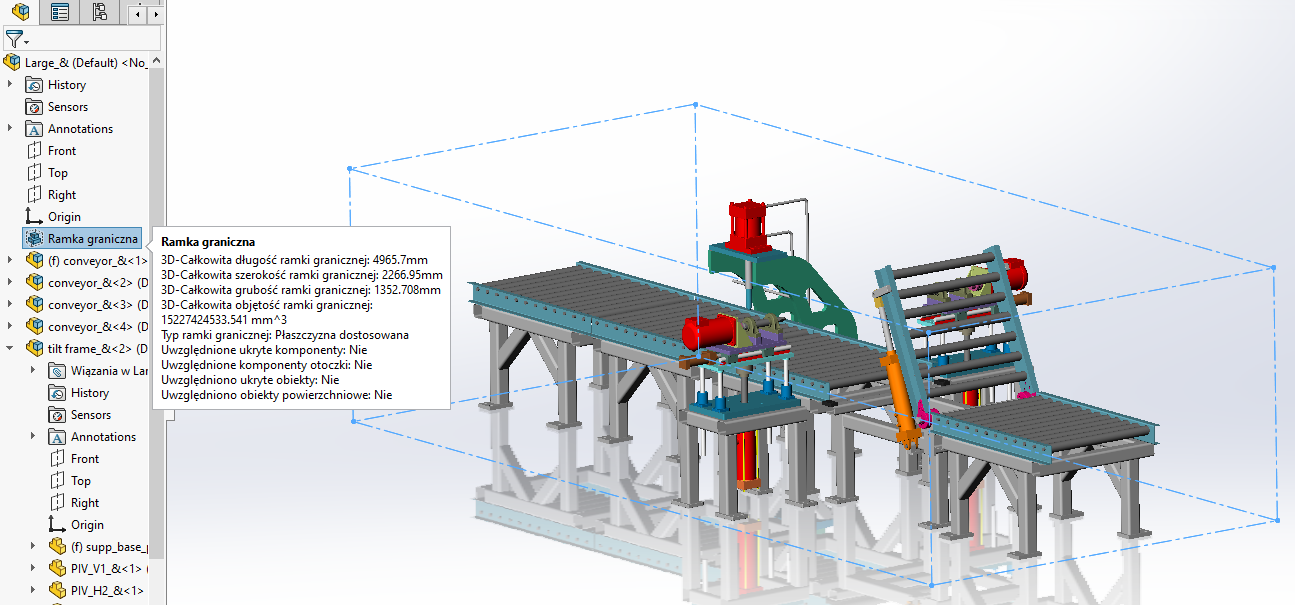

Ramki graniczne w przypadku złożeniu

Wartości ramki granicznej można również wstawić poprzez właściwość dostosowaną w dokumentacji 2D jako uzupełnienie informacji dotyczących części lub złożenia.

Wymiary ramki w dokumentacji
