SOLIDWORKS: Relacje „Przebicie” kontra „Wspólne” – kiedy używać każdej z nich

Zrozumienie, jak relacje szkicu wpływają na twój model w SolidWorks, pomaga zmniejszyć błędy i niechciane wyniki. Dwie często mylone relacje to „Przebicie” i „Wspólne”. Może być trudno rozstrzygnąć, którą relację wybrać, ponieważ w wielu sytuacjach obie wydają się zachowywać identycznie. W tym artykule omawiamy różnicę między nimi oraz dlaczego relacje „Przebicie” powinny zawsze być używane dla funkcji takich jak „wyciągniecie po ścieżce ” i ” Wyciągnięcia po profilach”.

W jednym szkicu 2D relacja „Wspólne” mówi programowi, aby umieścić punkt łączący jedną jednostkę z inną, taką jak linia, łuk czy elipsa. Punkt ten może swobodnie przesuwać się wzdłuż krzywej, co oznacza, że nie jest on w pełni zdefiniowany. Ta elastyczność może powodować problemy, jeśli model zostanie zmieniony.

Relacja „Przebicie” jest dostępna tylko podczas pracy z dwoma przecinającymi się płaszczyznami, tj. między punktem szkicu a zewnętrznym odniesieniem. Przykładem może być szkic profilu i krzywe przewodnika dla funkcji „wyciągniecie po ścieżce ” lub ” Wyciągnięcia po profilach”.

Relacja „Przebicie” umieszcza punkt dokładnie w miejscu, gdzie szkic profilu spotyka się z krzywą, jednocześnie w pełni definiując punkt.

Relacja Przebicie

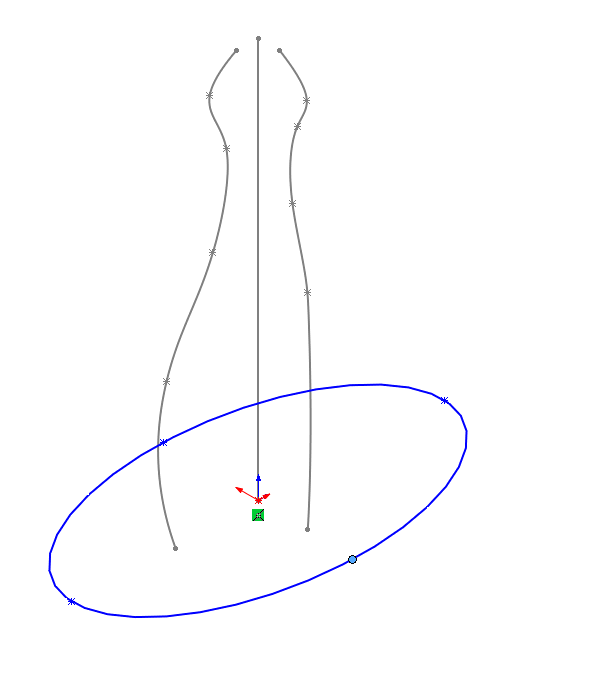

W podanym poniżej przykładzie mamy ścieżkę ” wyciągniecie po ścieżce ” i dwie krzywe, które zostaną użyte do przeciągnięcia profilu w celu stworzenia butelki. Zacznijmy szkic na górnej płaszczyźnie i narysujmy elipsę zaczynając od początku. Następnie przytrzymując klawisz Ctrl, wybierz główny punkt osi na elipsie i w dowolnym miejscu wzdłuż pierwszej krzywej przewodnika. Wtedy pojawi się „PropertyManager”, w którym możemy wybrać relację „Przebicie”.

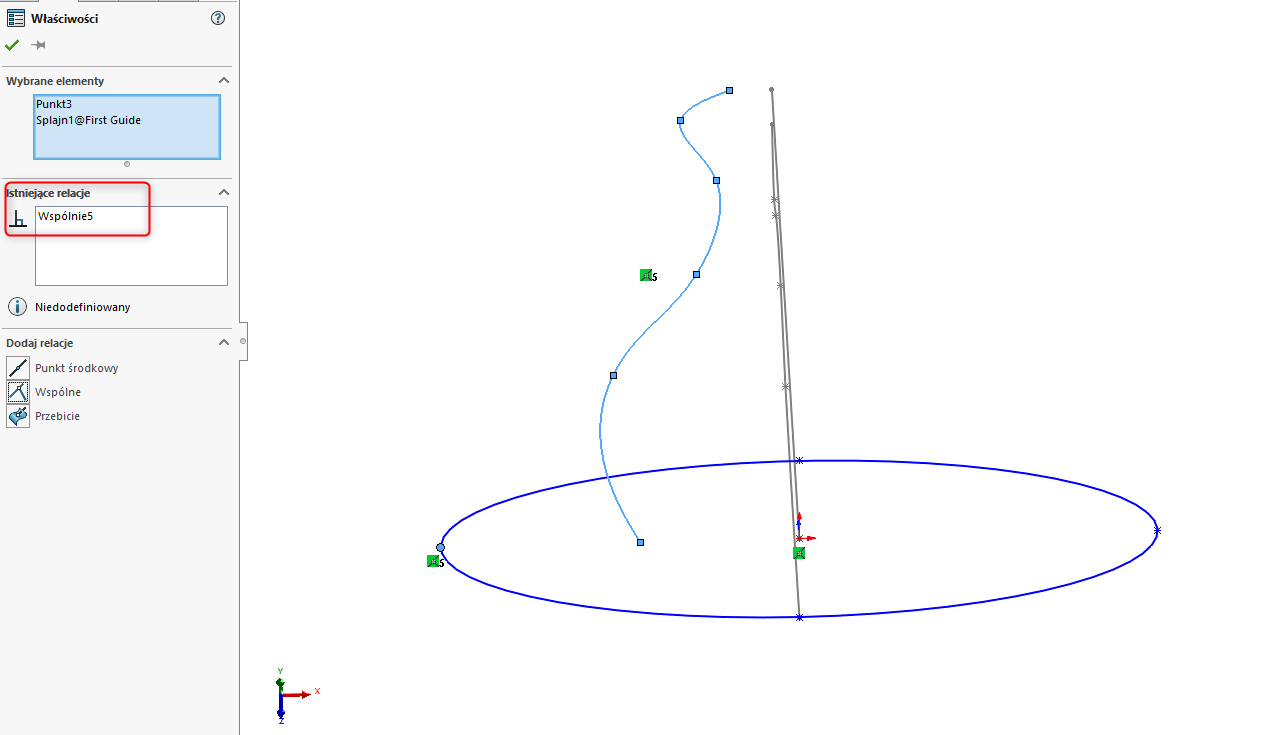

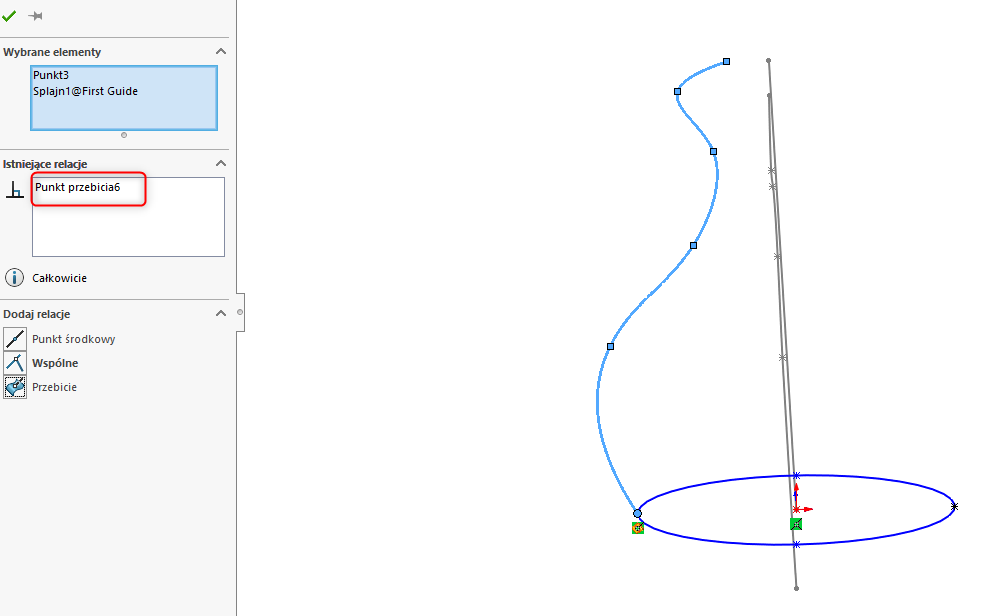

Dwa poniższe obrazy pokazują, co się dzieje, gdy wybrana jest relacja „Wspólne” w porównaniu z relacją „Przebicie”. Zauważ, jak relacja „Wspólne” nie definiuje w pełni punktu na krzywej.

Relacja WspólnePorównanie relacji
