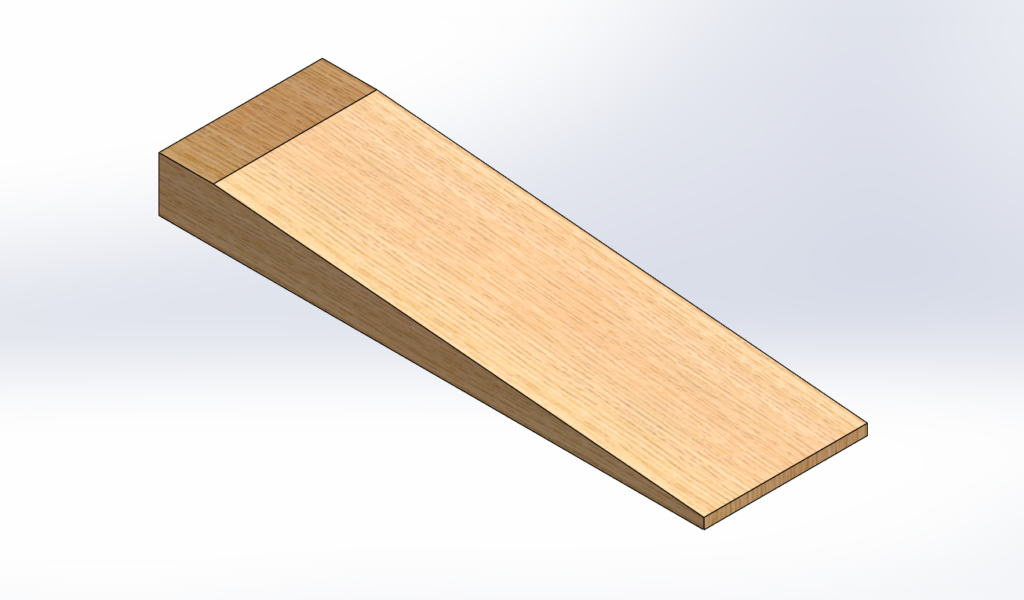

W programie SOLIDWORKS istnieje możliwość wyboru typu wymiarowania dla widoków w dokumentacji płaskiej. Pozwala to na określenie czy chcemy aby podane wymiary odzwierciedlały rzeczywiste jakie posiada obiekt trójwymiarowy czy też zgodne z rzutem dwuwymiarowym. Jako przykład wykorzystany zostanie poniższy model, drewniany klin.
Opcja Typ wymiaru pozwala na określenie czy wymiar ma być wyświetlany jako rzut czy rzeczywisty. Istnieje do niej dostęp po wybraniu widoku rysunku-> Menedżer właściwości (PropertyManager)-> Typ wymiaru.

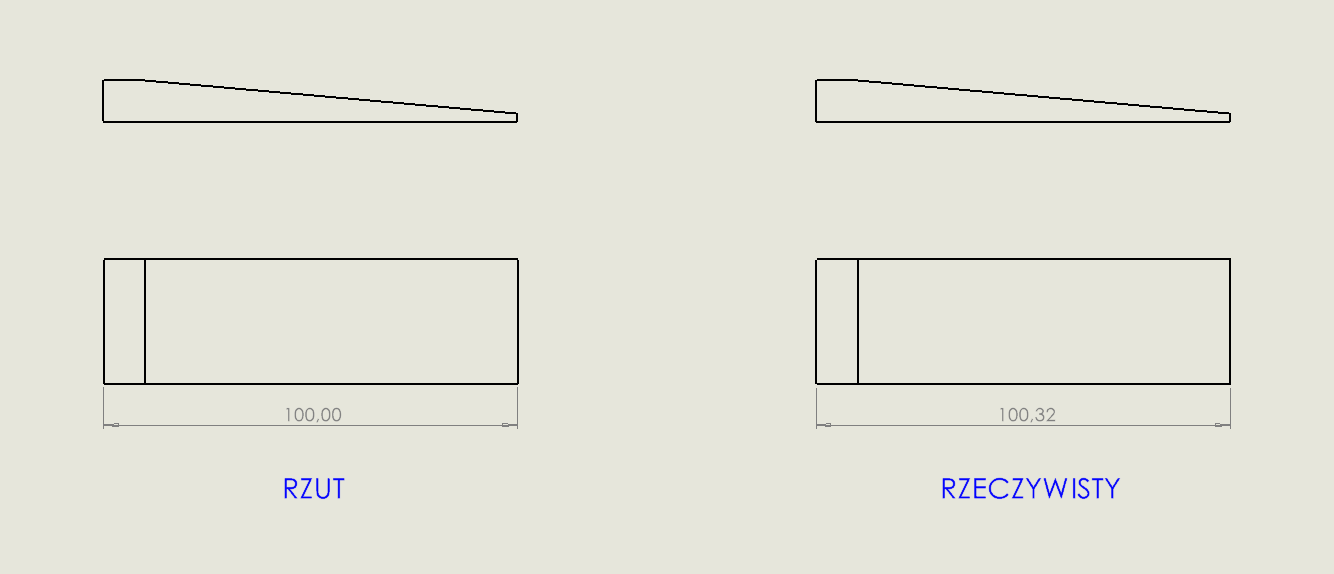

Na dokumentacji zostały zestawione obok siebie cztery widoki. Po lewej stronie znajdują się widoki, które jako typ wymiaru mają ustawiony rzut. Klin ma szerokość 100 mm i taka właśnie wartość jest widoczna po zwymiarowaniu przy pomocy inteligentnego wymiaru. Po prawej stronie natomiast, widoki z ustawionym typem wymiaru jako rzeczywisty. Wymiar przedstawia rzeczywistą odległość w przestrzeni pomiędzy zwymiarowanymi elementami na przykład krawędziami.
Aby lepiej zobrazować różnicę, wymiar został przeniesiony na widok z przodu.
