Wymiar średnicy w widoku półprzekroju

Gdy wymiarujemy elementy obrotowe, musimy przestrzegać zasad obowiązujących w rysunku technicznym.

Częstym problemem jest wymiar średnicy w widoku półprzekroju.

 “Gdy wymiaruje się średnice powierzchni obrotowych w rzucie na płaszczyźnie równoległej do ich os, linie wymiarowe należy prowadzić tylko po jednej stronie osi, przeciągając je o 8 ÷10 mm.” (“Rysunek techniczny maszynowy” – Tadeusz Dobrzański)

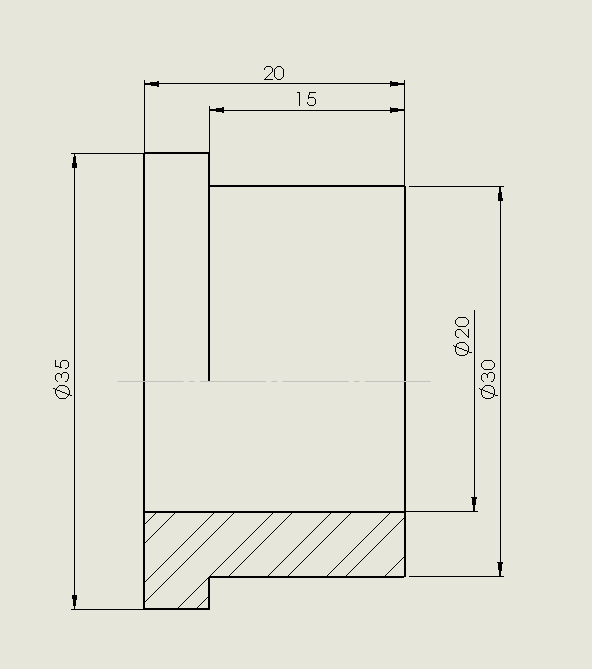

Wymiar średnicy w widoku półprzekroju

Na powyższym przykładzie pokażę  jak w SolidWorks zamienić wymiar fi 20 na zgodny z zasadami rysunku technicznego.

Średnica półprzekrój SolidWorks

Pierwszym krokiem jaki musimy wykonać to kliknięcie na linię wymiarową prawym klawiszem myszy i wybranie funkcji  “Ukryj linię wymiaru” .

Widok półprzekroju średnica

Następnie klikamy prawym klawiszem myszy na linię pomocniczą, która ma być ukryta i wybieramy funkcję  “Ukryj pomocniczą linę  wymiaru”.

Wymiar średnicy widok półprzekrojowy

wymiar średnicy

Finalny rysunek wygląda jak przedstawiony powyżej.
