SOLIDWORKS: Zapis pliku do formatu .OBJ

W poniższym artykule omówiony zostanie sposób zapisu w programie Solidworks jednego z najważniejszych formatów plików, wykorzystywany podczas pracy z drukiem 3D oraz w aplikacjach graficznych. OBJ jest formatem, w jakim zapisane są dane o modelu przestrzennym. W przeciwieństwie do zbliżonego rozszerzenia .STL format ten daje możliwość zapisu informacji o kolorze i fakturze obiektu. Ponadto gwarantuje lepszą jakość oraz dokładność zapisywanego modelu. Zapis w tym formacie gwarantuje wygodną i bezpieczną wymianę plików pomiędzy aplikacjami graficznymi. W środowisku CAD, pliki OBJ są najczęściej generowane jako ostateczny rezultat procesu modelowania.

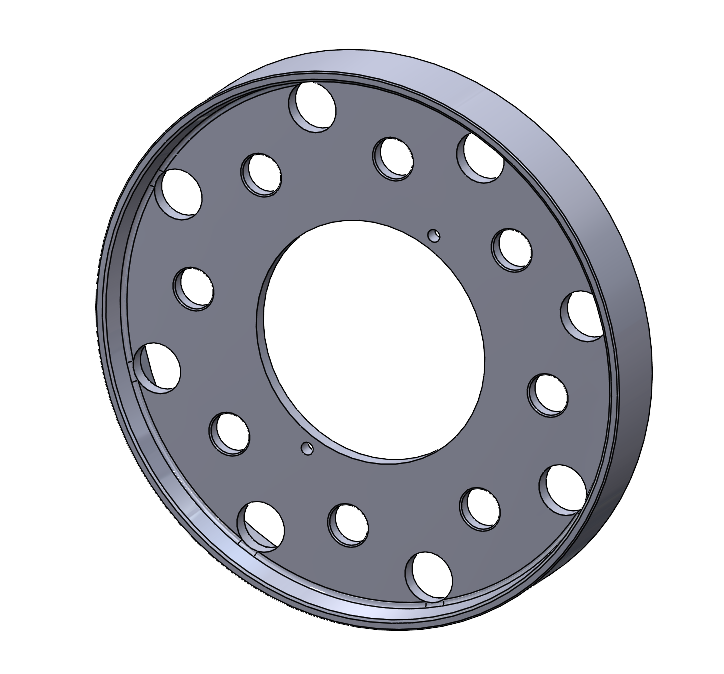

Na poniższym modelu przedstawiony zostanie zapis pliku zamodelowanego w Solidworks o rozszerzeniu .SLDPRT do .OBJ.

Zapis modelowanego pliku

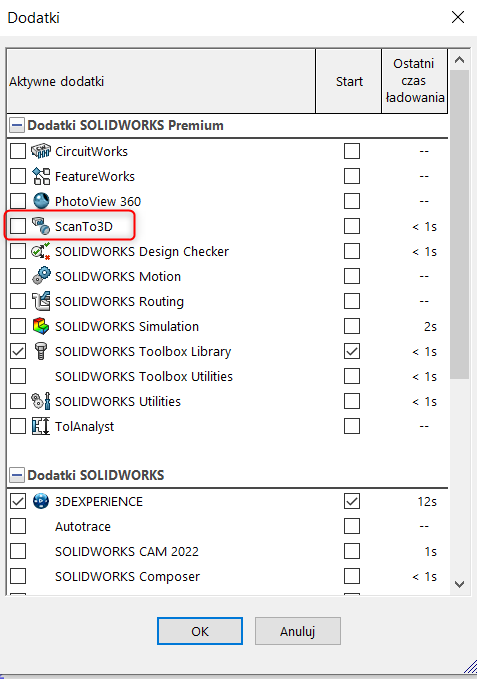

Aby możliwy był zapis pliku do formatu OBJ należy w pierwszej kolejności włączyć dodatek ScanTo3D. Pozwala on między innymi na zapis do tytułowego formatu. W tym celu należy kliknąć strzałkę w dół przy opcjach, wybrać dodatki i zaznaczyć ScanTo3D. Dodatek może być wybrany jako aktywny w trakcie aktualnie włączonego oprogramowania lub wybrać automatyczną opcję włączenia dodatku przy każdym uruchomieniu programu.

Wybór dodatku

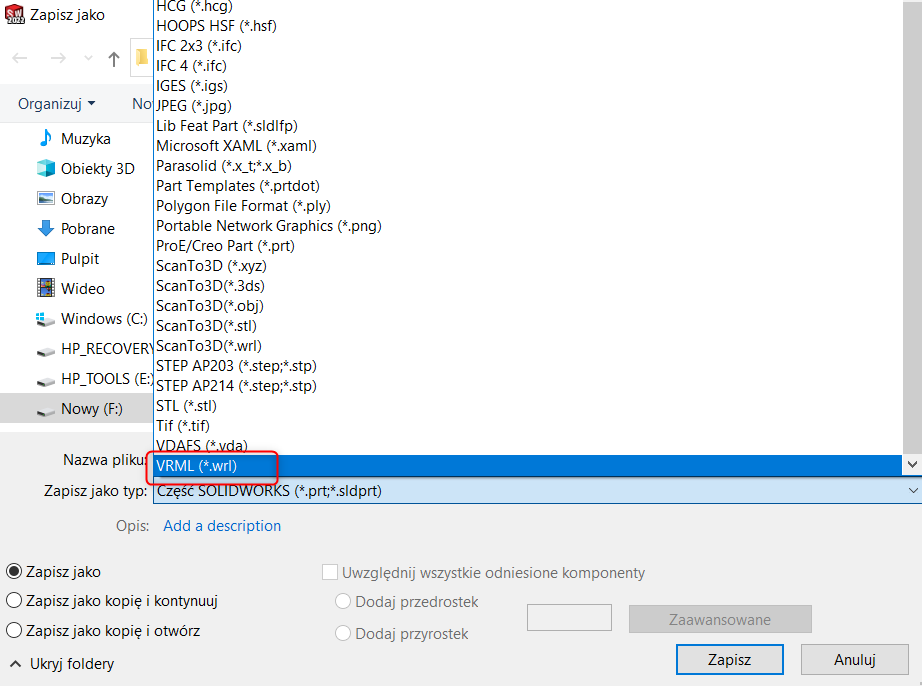

Kolejnym krokiem jest zapis do rozszerzenia .WRL. Pozwoli to na konwersję pliku na model siatkowy. W tym celu należy wybrac plik -> zapisz jako, a nastepnie wybrać rozszerzenie .WRL z listy.

Zgnieciona stalowa rura

Model skonwertowany w taki sposób może zostać finalnie zapisany do rozszerzenia OBJ. Oryginalny plik w rozszerzeniu .SLDPRT może zostać zamknięty. Następnie należy otworzyć plik .WRL. Najlepiej „przeciągnąć” go z lokalizacji na dysku do programu. Kolejnym krokiem jest zapis do rozszerzenia .OBJ.

Zapis do rozszerzenia OBJ
