Sterowanie wielkością płaszczyzny referencyjnej

Sterowanie wielkością płaszczyzny referencyjnej

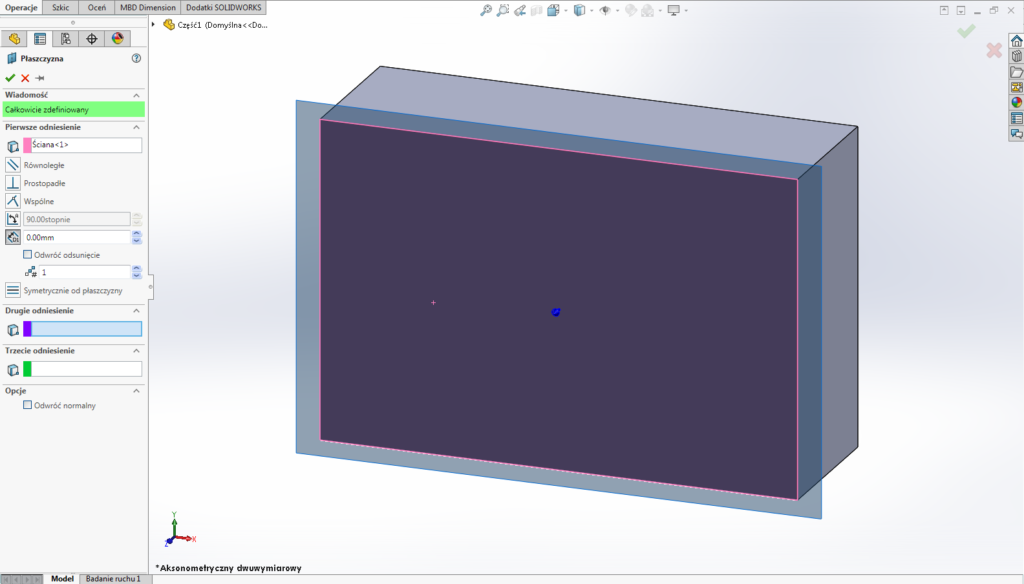

W SOLIDWORKS wielkość widocznych płaszczyzn referencyjnych dopasowywana jest na podstawie ramki granicznej lub ściany, na której wykonywany jest szkic. Można to zauważyć na zrzucie poniżej, gdzie tworzona jest nowa płaszczyzna odsunięta od ściany (na potrzeby artykułu o wartość 0mm).

Ściana płaszczyzna solidworks

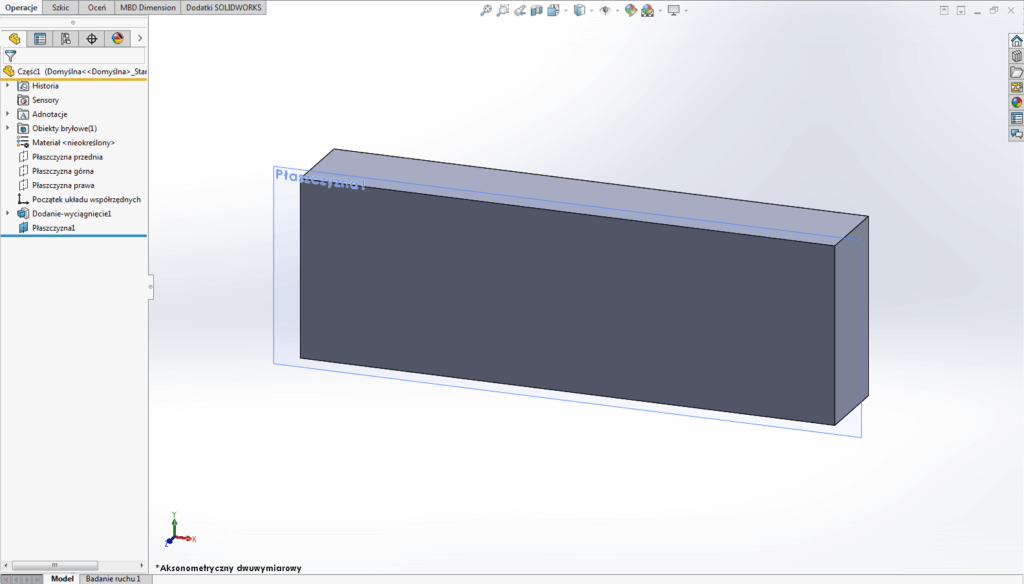

Wraz ze zmianą wielkości utworzonego wcześniej prostopadłościanu utworzona płaszczyzna również zmienia swoje rozmiary. Jest to zamierzone działanie.solidworks płaszczyzna wielkość

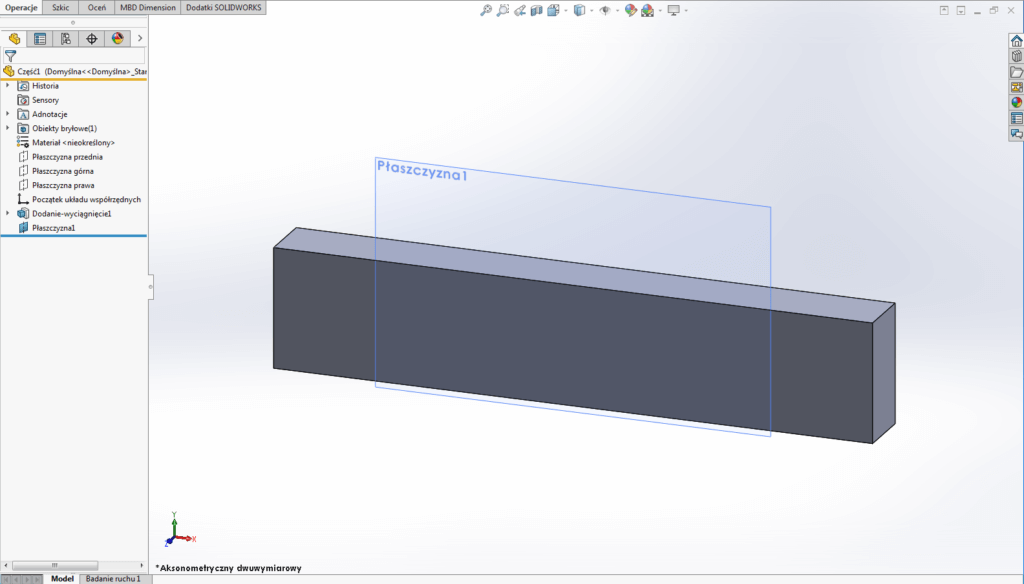

Płaszczyzna zawsze powiększona jest o 5% względem geometrii podstawowej. Może się jednak zdarzyć, że ręcznie poprawimy wielkość takiej płaszczyzny. W takim przypadku gubimy odniesienie oraz automatyczną wielkość. Po rozciągnięciu płaszczyzny w górę oraz zmianie gabarytu modelu, płaszczyzna nie zmienia swoich rozmiarów.płaszczyzna odniesienie solidworks geometria

Aby przywrócić standardowe działanie programu, należy wybrać opcję „Auto-dopasowania rozmiaru”.

Program przywróci domyślne powiększenie 5% oraz po dalszych zmianach uzyskamy automatyczną aktualizację wielkości płaszczyzny.
